Сергей80125
|
Шасси MC-41A.
Состав: Проц.упр. GS8334-09B.
Видеопроц. ТА8690АN. СКВ 6DK3-I12. TDKS 154-064P.
Не ловит станции ни в автомате, ни в ручном. В режиме "finetune", можно настроиться и звук есть. Питания 5 и 9в на месте. Кондёр в контуре АПЧ выламывал (ставил 51пф и 82пф). На 47 ноге 8690 напряжение около 3в. На входе АПЧ проца упр.(11 нога) напряжение при настройке меняется. Видеопроц менял. Q06 на "ident" менял. Подавал сигнал ПЧ с генератора. Сигнал нормальный. Но нет реакции на вращение сердечников контуров АПЧ и ВИДЕО. Темы, которые нашёл - пересмотрел. |
|
ut3eo
Завсегдатай
Сообщения: 928
|
| Сергей80125 писал: | | (ставил 51пф и 82пф).. |
Надо было не выламывать, а выпаять и измерить его номинал. Там кажись 62 - 75 пф надо. |
|
LordLostr
Модератор
Сообщения: 8673
|
| Правила создания тем в разделе!!! |
|
|
Сергей80125
|
ut3eo! В темах нашёл,что люди ставили от 47до 82.
. |
|
JYRIJJ
Спец-агент
Сообщения: 4741
|
Сергей80125, .| Цитата: | | Но нет реакции на вращение сердечников контуров АПЧ и ВИДЕО |
Контура выставлять как собираешся,на глаз???  |
|
LordLostr
Модератор
Сообщения: 8673
|
| JYRIJJ писал: | | Контура выставлять как собираешся,на глаз??? |
| Сергей80125 писал: | | В темах нашёл,что люди ставили от 47до 82. |
При таком разбросе опыт нужен. |
|
|
Сергей80125
|
| JYRIJJ! Что значит на глаз!? При вращении сердечников д.б. изменения изображения! А их нет! Сигнал по ПЧ нормальный и не меняется. Их нет даже,если кондёр контура АПЧ вообще удалить. |
|
aze1959
Распугиватель "гениев"
Сообщения: 6498
|
| Сергей80125 писал: | | При вращении сердечников д.б. изменения изображения! А их нет! Сигнал по ПЧ нормальный и не меняется. Их нет даже,если кондёр контура АПЧ вообще удалить. |
и о чём это говорит? контура прозванивал? |
|
|
Сергей80125
|
| Контура прозвонил. Звонятся! |
|
LordLostr
Модератор
Сообщения: 8673
|
| aze1959 писал: | | контура прозванивал? |
Да уж!  |
|
makeym
Фанат форума
Сообщения: 9737
|
| Сергей80125 писал: | ut3eo! В темах нашёл,что люди ставили от 47до 82.
. |
А ты людям вериш?  С ЧЕГО НАЧАЛОСЬ? ИСТОРИЮ БОЛЬНОГО ЗНАЕШЬ??? |
|
aze1959
Распугиватель "гениев"
Сообщения: 6498
|
| Сергей80125, IDENT норма? на 17 пине системного проца огласи напряжение. звук есть при точной настройке? |
|
|
Сергей80125
|
| Сергей80125 писал: | | В режиме "finetune",можно настроиться и звук есть |
На 17 ноге при настроенной программе и наличии звука 4,7в.При настройке меняется в пределах 0,2в.
ДОБАВЛЕНО Октябрь 28 2012
makeym! Из истории знаю только,что "дачный вариант".
ДОБАВЛЕНО Октябрь 28 2012
Тут была тема http://monitor.espec.ws/section1/topic42925.html Я её и раньше видел,но не было проца. Сейчас есть где взять!? |
|
moroz-1963
Завсегдатай
Сообщения: 641
|
|

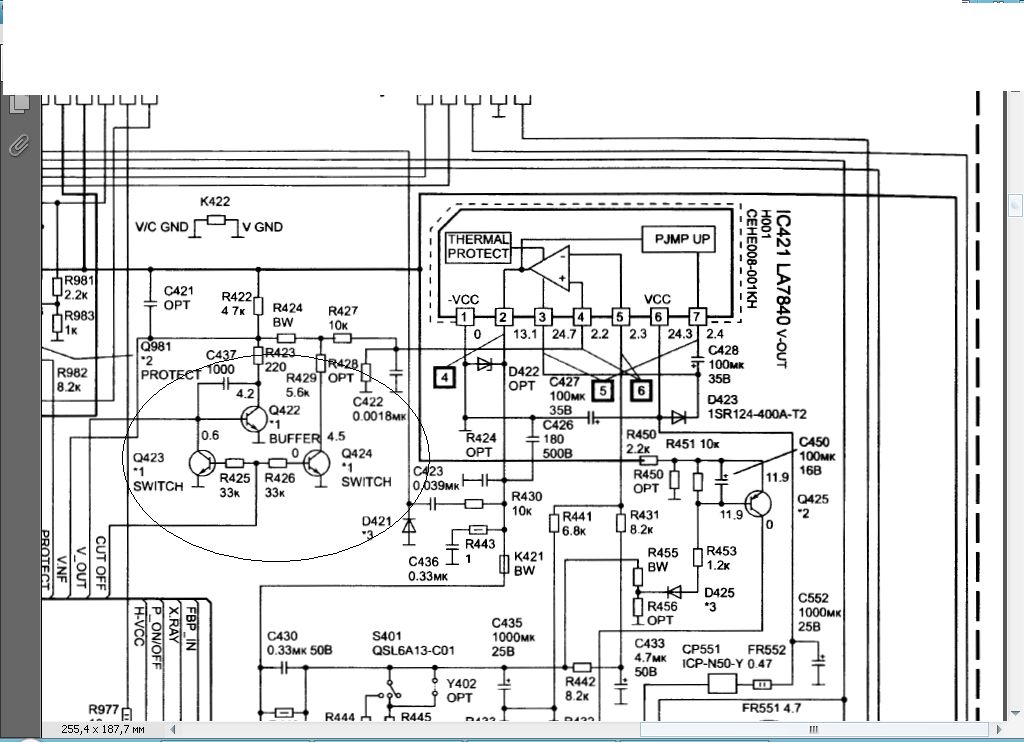

виктор-теледоктор
Фанат форума
Сообщения: 13900
|
Сергей80125,
| Цитата: | | .Кондёр в контуре АПЧ |
Там еще другой контур есть...
| Цитата: | | (ставил 51пф и 82пф). |
Завтра окажется-поставил 27 пф (39, 47, 56 ,68 ) и все заработало... |
|
moroz-1963
Завсегдатай
Сообщения: 641
|
По 17 ноге проца ,IDENT проверь ,Q07 кондер 47-51пф и вот почитай ИЗ ЭНЦИКЛОПЕДИИ.
Тюнер не настраивается (проскакивает) на канал.
Аналоговый тюнер:
Автопоиск телевизионных программ осуществляется системным процессором по команде с пользовательского меню. Для работы системного процессора и тюнера в режиме поиска телевизионных программ и занесения их данных в память необходимы команды идентификации видеосигнала. Эти сигналы вырабатываются видеопроцессором : при обнаружении видеосигнала – IDENT, и информация о точной настройке - АFC .
IDENT представляет собой логический перепад напряжения (с 0 на 1) или появление импульсов на выводе IDENT видеопроцессора при появлении ПЦТС. При появлении IDENT , СPU замедляет скорость настройки , а сигнал АFC позволяет СPU определить момент , когда надо остановиться.Остановка происходит в момент перехода сигнала AFC через “нуль” , что соответствует точной настройке на канал.
Возникновение таких проблем как нестабильность настройки, «проскакивание» программ часто связана с некорректной настройкой контуров VCO(TANK) и AFC , или контура выполняющего их функцию. Чаще всего это вызвано нестабильными свойствами конденсатора , определяющего частоту настройки контура. В таком случае необходимо удалить такой конденсатор из контура и припаять со стороны печати обычный керамический конденсатор. Номиналы их такие :
http://monitor.espec.ws/section1/topic44965.html
Замену конденсатора в контуре следует производить , только окончательно удостоверившись , что все остальное работает.
Например, после замены конденсаторов в контурах ТАNK и AFC в АКAI CT-2007D настроить их без генератора IF можно так :
Сердечники в контурах вкручиваем в среднее положение . Обрываем вывод AFC процессора управления от печатной дорожки и подаем на него от отдельного БП 2,5V («нулевое» напряжение AFC). С помощью кнопок точной настройки настраиваемся на канал по наилучшему качеству картинки.Затем настройкой сердечника контура TANK добиваемся качественного изображения и звука. Убираем внешний БП и восстанавливаем соединение вывода AFC процессора управления с печатной дорожкой. Запускаем ПОИСК и подстраиваем сердечник контура AFC так , чтобы происходила остановка ПОИСКа при настроенном канале. Возможно прийдется в небольших пределах подстраивать и сердечник в контуре TANK. Это длительный процесс , требующий навыков.
При наличии генератора подаем IF = 38,9 МHz на вход радиоканала , контуром TANK добиваемся качественного изображения и звука , затем контуром AFC выставляем на выводе AFC процессора управления 2,5V («нулевое» напряжение).
Необходимо проверить также цепи контуров VCO(TANK) и AFC , цепь подачи напряжения АFC на CPU. Питание СPU и видеопроцессора должно соответствовать схеме и не иметь пульсаций.Например, повышение напряжения питания СPU в AKAI CT-2007D приводит к повышенной яркости , контрастности и настройка не останавливается при нахождении канала.
Возможен вариант , когда неточно установлена частота строчной развертки . При этом после запуска ПОИСКа на некоторых программах останова не произойдет .Если настраивать точной подстройкой , видно , что при настройке сначала появляются частые косые гориз.линии (нет синхронизации строчной развертки) ,а уже потом появляется засинхронизированная картинка. При этом во время нарушения строчной синхронизации IDENT отсутствует . Если включить автопоиск , то видно , что IDENT появляется , но ПОИСК на канале не останавливается , т.к. IDENT появляется поздно , сигнал AFC уже успевает пройти свое “нулевое “ значение. Для устранения дефекта достаточно резистором “Частота строк” настроить частоту строчной развертки.
Следует обратить внимание и на вывод АFC тюнера , проверить резисторы ,подключенные к этому выводу.
Конечно ,возможен и случай неисправности микросхемы СPU или видеопроцессора (радиоканала) , но это cлучается достаточно редко.
Неправильная работа АРУ (как и тюнера, радиоканала) может привести к сильному ослаблению сигнала , из-за чего не появится IDENT , но это видно сразу по сильному снегу на изображении и отсутствию цвета. При этом при запуске автопоиска остановки на таких каналах с ослабленным сигналом не произойдет , т.к. IDENT не появится. Это могут быть один-два канала , а может быть и большинство таких каналов . |
|
|
Сергей80125
|
| Проблема оказалась не в кондёре контура АПЧ ,а в кондёре контура VIF. Поставил на АПЧ-68пф,на ВИДЕО-82пф.Настроил. Всё работает.ВСЕМ СПАСИБО! |
|
moroz-1963
Завсегдатай
Сообщения: 641
|
| Сергей80125, так изакрой тему раз решено |
|
