Прошу помочь разобраться в схемотехнике БП Thomson 29DX172RM

  Список форумов » Электроника от А до Я

Следующая тема · Предыдущая тема
АвторСообщение
mrRadio
Новичок
Сообщения: 13

Сообщение #1 от 29/04/2014 18:51 цитата

Телевизор Thomson 29DX172RM
Шасси ITC008
Ключ БП - 2SK2717
ШИМ на дискретных транзисторах.

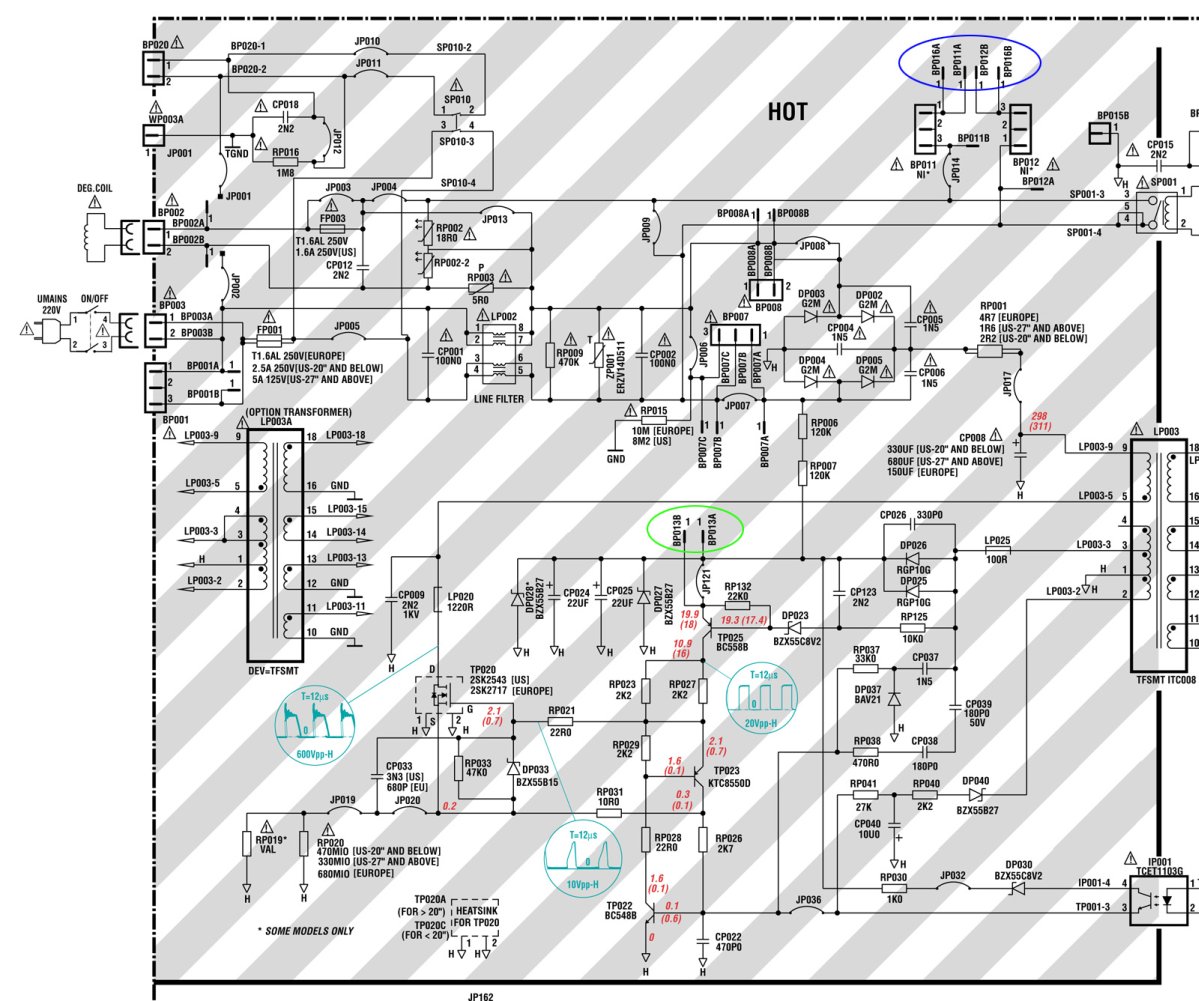

Специалисты, прошу помочь разобраться с непонятной мне схемотехникой в БП. Собственно был "плавающий" дефект (ТВ отключался через 5-7 минут работы, но помогала встряска). Пропаял все важные и нагревающиеся части и дефект перестал наблюдаться. Но я сам привнёс дефект при пропайке. После 14 часов простоя без напряжения сети кондёр СР008 так и не разрядился. В итоге при пропайке полевика ТР020 замкнул паялом сток и исток (в итоге сгорел ТР022). А пока разбирался , натолкнулся на следующее. JP121 (на рис. под зелёным овалом) в плате отсутствует, но вместо этого контакты ВР013А и ВР013В соединяются проводками с ВР016А и ВР016В соответственно (зелёный и синий овалы на рис.). И для замыкания А с В аж используется одна из контактных групп сетевого выключателя. Подскажите, для чего этот "финт ушами"? Как я понял, размыкание А и В мгновенно останавливает ШИМ, поскольку конденсатор СР008 не успевает разрядиться. Но какой от этого смысл? Ёмкости 150мкФ работающему ТВ и на секунду не хватит, а в стендбае на 3-5 секунд.

 Описание:
 Размер файла:  218.75 КБ
 Просмотрено:  330 раз(а)



LordLostr
Модератор
<B>Модератор</B>
Сообщения: 8673

Сообщение #2 от 29/04/2014 18:58 цитата

mrRadio писал:
Специалисты, прошу помочь разобраться с непонятной мне схемотехникой в БП.

Почитай здесь: http://monitor.espec.ws/section1/topic116411.html
И здесь:http://monitor.espec.ws/section1/topic198270.html
viktor_ramb
Сам себе начальник
Сообщения: 23823
viktor_ramb

Сообщение #3 от 29/04/2014 22:21 цитата

mrRadio, поскольку ВР016А и ВР016В относятся к цепи петли размагничивания, то логично предположить что нужна задержка включения в РР для окончания процесса размагничивания.
JYRIJJ
Спец-агент
Спец-агент
Сообщения: 4741
JYRIJJ

Сообщение #4 от 29/04/2014 22:36 цитата

бяка
mrRadio
Новичок
Сообщения: 13

Сообщение #5 от 30/04/2014 00:00 цитата

viktor_ramb писал:
mrRadio, поскольку ВР016А и ВР016В относятся к цепи петли размагничивания, то логично предположить что нужна задержка включения в РР для окончания процесса размагничивания.

Ну размагничивание ведь при включении происходит и соответственно одновременно включится и БП, если только в выключателе питания задержка включения этой контактной группы не сделана механически. В этом я как раз сомневаюсь, поскольку телевизор дешёвой серии и дорогой выключатель вряд ли применят.
Joiner
Фанат форума
Сообщения: 3612
Joiner

Сообщение #6 от 30/04/2014 09:38 цитата

mrRadio писал:
Телевизор Thomson 29DX172RM
Шасси ITC008
Специалисты, прошу помочь разобраться с непонятной мне схемотехникой в БП...
Шасси рассчитано на все случаи - и Евро и Америка, так что нечему тут удивляться, что производитель так решил сделать разводку. Мне в этой схеме понравилось вот это место подмигивание




Rom-Zecs
Передовик
Сообщения: 2900

Сообщение #7 от 30/04/2014 09:44 цитата

Joiner писал:
***
Мне в этой схеме понравилось вот это место подмигивание

чтоб не звенел) минимальная нагрузка
Joiner
Фанат форума
Сообщения: 3612
Joiner

Сообщение #8 от 30/04/2014 09:55 цитата

Rom-Zecs писал:

чтоб не звенел) минимальная нагрузка

Но тут же наблюдаем такое включение транса. Думаю - это для тех, кто очень любит сам процесс, а результат постольку, поскольку. смех




viktor_ramb
Сам себе начальник
Сообщения: 23823
viktor_ramb

Сообщение #9 от 30/04/2014 12:52 цитата

mrRadio,
Цитата:
натолкнулся на следующее. JP121 (на рис. под зелёным овалом) в плате отсутствует, но вместо этого контакты ВР013А и ВР013В соединяются проводками с ВР016А и ВР016В соответственно (зелёный и синий овалы на рис.).

Скорее всего при этом должны отсутствовать другие перемычки JP13, JP14 и прочие.
