Маркировка резисторов и SMD резисторов

#1 от 20/05/2008 10:23

наглядней.

- - - - - - - - -
На форуме ESpec 2 373 640 сообщений в 224 644 темах.

#2 от 28/05/2008 15:14

Резистор v2.1 пользуюсь ей, т.к. помимо нестандартных цветовых есть и кодовые.
http://mikkey.at.tut.by/Resistor.rar

Resistor.rar 397.78 КБ Скачано: 15639 раз(а)

#3 от 03/07/2010 15:16

Это как пример что есть маркировка SMD резисторов

все по 18Ом

R 416-417 8.2k

R109 75 ом

820 Ом

75 ОМ

56Ом

#4 от 02/08/2010 03:39

http://narod.ru/disk/4942143000/resist22.zip.html

#5 от 08/09/2010 01:33

Чип резисторы имеют характеристики:
0603 - 0,1 Вт
0805 - 0,125 Вт
1206 - 0,25 Вт
1210 - 0,33 Вт

габаритные:
06 - длина в сотых дюйма
03 - ширина в сотых дюйма.

0805 = 2 мм * 1,25 мм

#6 от 09/09/2010 09:11

Тоже пользуюсь программой Резистор v2.2 при определении кодовой маркировки, но недавно, при ремонте ноутбучного БП LITEON PA-1900-24, наткнулся на резистор с кодом 90С, который программой определить не смог. После 9 в первом символе, второй может быть от 1 до 6. Результаты измерений остальных резисторов полностью совпадают с определенными программой. Этот без выпаивания 84кОм.

#7 от 09/09/2010 10:59

TE, а вот что говорит Color & Code улыбка

#8 от 18/12/2010 13:43

Здравствуйте! Может кто подскажет маркировку резистора 01Y. А то нет ни в одной программе.

#9 от 26/04/2012 08:55

Подниму тему. Тоже интересен номинал резюка с маркировкой - 01Y

Уже сам нашёл. 1,5Ом

#10 от 06/11/2012 02:10

Благода, Master Mixa !

Никогда не думал ,что *18b* - это 1,5к 1%

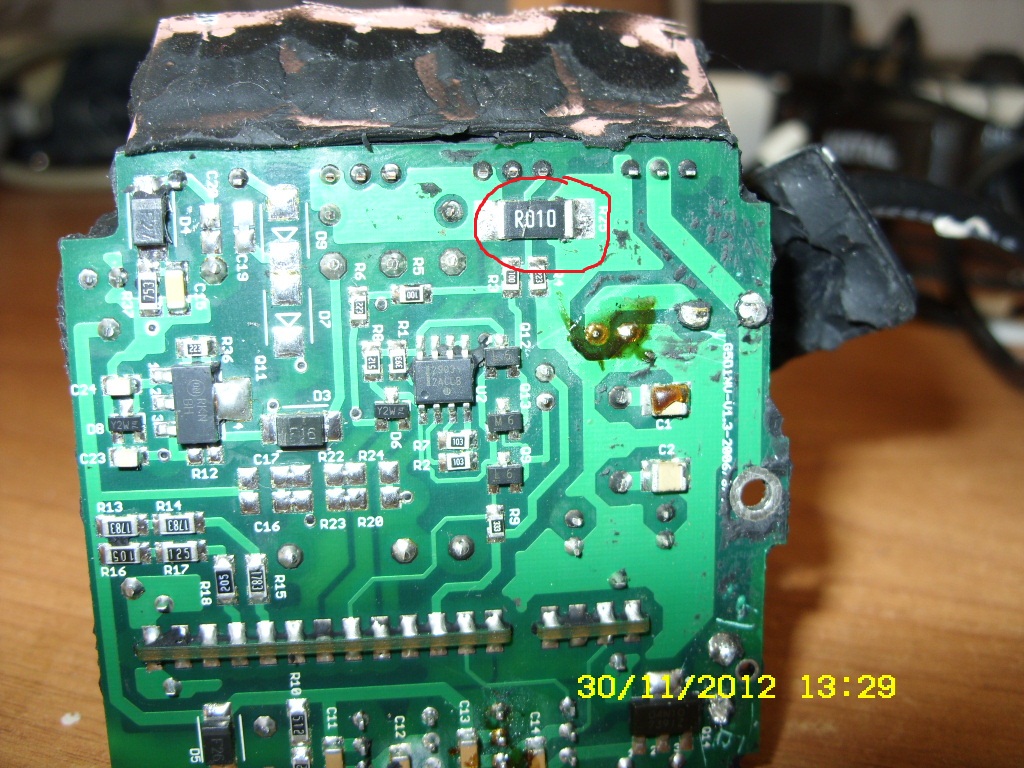

#11 от 30/11/2012 10:17


#12 от 07/01/2013 18:55

данвад
0,01Ом

#13 от 08/01/2013 11:39

http://www.hobby-hour.com/electronics/smdcalc.php

#14 от 26/06/2013 13:49

На резисторе маркировка P10, какой это номинал?

#15 от 03/06/2014 23:01

тоже в некотором ступоре:
резистор c обозначением Е001.
в частности находится в голове вспышки YN560-II
http://f-lite.ru/lfp/s017.radikal.ru/i443/1403/b6/c7303ce940e3.jpg/htm

#16 от 04/06/2014 01:19

Zver, вроде у тебя 100кОм 1% здесь посмотри
Вот здесь тоже есть много чего
http://www.resistorguide.com/resistor-smd-code/
Вот тут по цветным полосам - калькулятор
улыбка

-типа ,что бы не думать
подшучивать, дразнить

http://www.digikey.com/us/en/mkt/calculators/5-band-resistors.html

#17 от 04/06/2014 03:09

Radio76,

Цитата:

На резисторе маркировка P10, какой это номинал?

а твой резик 0.1 Ом ( если верить этой таблице ) http://www.nikshishkin.narod.ru/Tabler.html

#18 от 04/06/2014 05:30

Zver, может это надо с другой стороны читать 3001? Тогда это 3 кило ома.

#19 от 04/06/2014 08:37

Zver,во-первых сцылу правильнее нужно размещать ,например вот так http://f-lite.ru/lfp/s017.radikal.ru/i443/1403/b6/c7303ce940e3.jpg//htm , во вторых там с маркировкой 1003 их целых три штуки и никаких E001

#20 от 04/06/2014 10:46

sofrina писал:

... там с маркировкой 1003 их целых три штуки и никаких E001

Посмотрел фотку ТС.
Разве можно это читать как Е001? А R-метром посмотреть все три и прийти к единому выводу?
