Помогите Нужно снять аудио сигнал с FM трансмиттера Ritmix

  Список форумов » Некомпетентные вопросы
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
svu100
Новичок
Сообщения: 20
svu100

Сообщение #1 от 17/11/2013 21:07 цитата

Добрый вечер!
Имеем магнитолу пионеp DEH-P7700MP с неработающим дисководом.

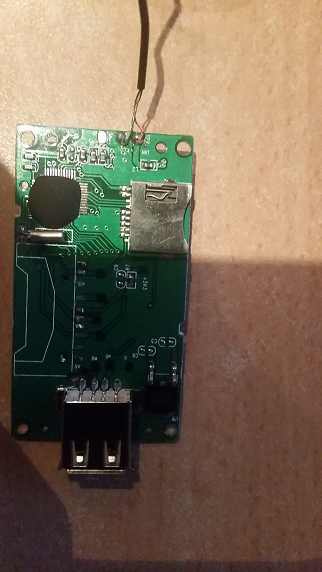

Имеем Трансмиттер или FM модулятор с которого нужно подать аудио сигнал на AUX магнитолы, в данном случае с магнитолой все понятно, а вот где найти сигнал на трансмиттере эт вопрос.

Подскажите куда подпаять AUX OUT?





igor.phoenix
Юный радиолюбитель
Сообщения: 1416
igor.phoenix

Сообщение #2 от 17/11/2013 21:22 цитата

svu100, а что по радиоканалу не устраивает?

ДОБАВЛЕНО 17 Ноябрь 2013, 20:23

Вот там гнездо-джек, это для наушников?
svu100
Новичок
Сообщения: 20
svu100

Сообщение #3 от 17/11/2013 21:23 цитата

Нет, звук совсем плох.

ДОБАВЛЕНО 17/11/2013 22:25

Нет, джек это Line in
serega-64
Старший модератор
<B>Старший модератор</B>
Сообщения: 10180
serega-64

Сообщение #4 от 17/11/2013 21:28 цитата

svu100, Ну и к чему эта фотосессия? Достаточно первой. Имеем разьем джек-3.5, он же вход внешнего источника, он же переключает вход внутренний на внешний и обратно, т.е. внутренний сигнал НЧ идет через него, достаточно поставить перемычки на гнезде джека. Я зятю так сделал.
svu100
Новичок
Сообщения: 20
svu100

Сообщение #5 от 17/11/2013 21:32 цитата

Я дико извиняюсь, объясните подробнее, что перемкнуть? и куда подпаяться.
igor.phoenix
Юный радиолюбитель
Сообщения: 1416
igor.phoenix

Сообщение #6 от 17/11/2013 21:34 цитата

svu100, нужно поставить две перемычки на гнезде и тогда это будет Line Out.
serega-64
Старший модератор
<B>Старший модератор</B>
Сообщения: 10180
serega-64

Сообщение #7 от 17/11/2013 21:37 цитата

svu100 писал:
Я дико извиняюсь, объясните подробнее, что перемкнуть? и куда подпаяться.

Сколько контактов идет на плату с гнезда Line in?
svu100
Новичок
Сообщения: 20
svu100

Сообщение #8 от 17/11/2013 21:39 цитата

3 контакта

ДОБАВЛЕНО 17/11/2013 22:40

с одной стороны и 1 с противоположной
serega-64
Старший модератор
<B>Старший модератор</B>
Сообщения: 10180
serega-64

Сообщение #9 от 17/11/2013 21:41 цитата

svu100 писал:
Я дико извиняюсь, объясните подробнее, что перемкнуть? и куда подпаяться.
Дорогой мой, этт тематический раздел и общаются здесь подготовленные люди, если что не понятно, то изучайте матчасть, ликбеза тут не подают. Я обьснил довольно доходчиво и понятно, проще уже некуда. Дерзай.

ДОБАВЛЕНО 17/11/2013 22:43

svu100 писал:
3 контакта с одной стороны и 1 с противоположной

Тогда не судьба, вот если б было 5, то возможен вариант, а так ... .
svu100
Новичок
Сообщения: 20
svu100

Сообщение #10 от 17/11/2013 21:50 цитата

Я обратился к данному форуму с просьбой второй раз, первый раз мой вопрос удачно разрешился http://monitor.espec.ws/section43/post810436.html
Спасибо Вам за отзыв, в любом случае рано или поздно разберусь с данным вопросом.
serega-64
Старший модератор
<B>Старший модератор</B>
Сообщения: 10180
serega-64

Сообщение #11 от 17/11/2013 21:57 цитата

svu100, Да разбирайся как хош, ты ж самостоятельный. Тебе реальную "наколку" дали, а ты даже и на@рать не сказал, а токо одно " объясните подробнее, что перемкнуть? и куда подпаяться", ну нехрена себе! Будь здоров!
Сергей92
Завсегдатай
Сообщения: 885
Сергей92

Сообщение #12 от 17/11/2013 22:02 цитата

если есть линейный вход, то сигнал с линейного входа подаётся чисто на "схему преобразования в FM" (абстрактно). Получается тот контакт, что отделяется при включении джека - и есть нужный сигнал... Ну а если я не прав... короче поправьте меня....
Иван Зенин
Модератор
<B>Модератор</B>
Сообщения: 6476
Иван Зенин

Сообщение #13 от 17/11/2013 22:30 цитата

Не, скорее всего подаётся нужный уровень для переключения некоего коммутатора (вероятно внутреннего). Можно примерно определить, где сам РЧ модулятор и пробежать осциллографом - может и отыщутся заветные сигналы.
svu100
Новичок
Сообщения: 20
svu100

Сообщение #14 от 17/11/2013 22:52 цитата

Иван Зенин писал:
Не, скорее всего подаётся нужный уровень для переключения некоего коммутатора (вероятно внутреннего). Можно примерно определить, где сам РЧ модулятор и пробежать осциллографом - может и отыщутся заветные сигналы.


Видимо сдесь имеем место коммутатор, тк гнездо не имеет какой либо размыкающей части, имеется 3 контакта(масса, лев+,прав+) и на против контакта (прав+) находится контакт замыкаемый вставляющимся штекером.

ДОБАВЛЕНО 17/11/2013 23:55

А как отыскать передатчик фм сигнала? на его входе должен быть как раз нужный сигнал.
n max
Модератор
<B>Модератор</B>
Сообщения: 12369

Сообщение #15 от 17/11/2013 23:04 цитата

тогда надо стереокодер искать там сигнал и будет,да ещё и стерео на входе передатчика вы моно только найдёте типа А+В+поднесущую
Сергей92
Завсегдатай
Сообщения: 885
Сергей92

Сообщение #16 от 17/11/2013 23:23 цитата

тогда узнай какая микросхема отвечает за преобразование и пройдись по её ногам осциллографом
svu100
Новичок
Сообщения: 20
svu100

Сообщение #17 от 18/11/2013 02:14 цитата

Вобщем нарыл инфу кое какую. http://www.Fiesta-Club.ru/f/mark6-tuning/16763-ustanovka-aux-c-fm-transmitterom/
Нужно отпаять вообще комутирующий контакт с гнезда мини джек, и в следствии чего должен появиться out.
Что скажете?
igor.phoenix
Юный радиолюбитель
Сообщения: 1416
igor.phoenix

Сообщение #18 от 18/11/2013 03:02 цитата

Ничего не выйдет. По ссылке плеер с механической коммутацией. Об этом serega-64 говорил с самого начала, но выяснили, что у тебя коммутация электронная. В твоем случае придётся искать звук на электронном ключе.
svu100
Новичок
Сообщения: 20
svu100

Сообщение #19 от 18/11/2013 11:24 цитата

Нет, гнездо идентично, вот ...

Взято из ссылки выше , Фиеста клуба .
(При наличии AUX разъема решить проблемму в плеером мр3 можно еще и таким путем: все знают о мр3 модуляторах, которые втыкаются в прикуриватель и из флешки гонят по радиоканалу мптрёшки в штатный радиоприёмник в FM диапазон. Так вот у него еще есть (как правило у всех) разъём для подключения внешнего мультимедийного проигрывателя. При ближайшем рассмотрении сего девайса стало понятно, что этот вход коммутируемый, т.е , если ничего не воткнуто в него то музон валит с флешки, если воткнуть то будет музон брать с того что воткнул. Вывод: если убрать переключатель то этот вход станет низкочастотным выходом.
..................................................................
Затем было так: вот он, один из подвидов из множества модуляторов:
http://img-fotki.yandex.ru/get/6002/...898_53ac4c9c_L
http://img-fotki.yandex.ru/get/5601/...899_8ab76f39_L
Разбираем и ищем доступ к разъёму:
http://img-fotki.yandex.ru/get/4903/...89a_fa784e06_L
http://img-fotki.yandex.ru/get/4600/...89b_3a60ad52_L
В моём случае было достаточно отпаять один контакт этого разъёма:
http://img-fotki.yandex.ru/get/4507/...89c_5b57141c_L
http://img-fotki.yandex.ru/get/5600/...89d_910ef0da_L
Проверяем, собираем и пользуемся:
http://img-fotki.yandex.ru/get/5000/...89e_e2c0a439_L
PS: Отчет подготовил Stanislav, у него были некоторые проблемы с размещением фотографий, совместными усилиями-справились... )

Я решил подпаяться сразу к контактам гнезда.
Сергей92
Завсегдатай
Сообщения: 885
Сергей92

Сообщение #20 от 18/11/2013 12:51 цитата

svu100, а ссылочки то битые....
