Помогите опознать микросхему B14S SOT-23-5

  Список форумов » Даташиты

Следующая тема · Предыдущая тема
АвторСообщение
AEV22
Бывалый
Сообщения: 41

Сообщение #1 от 23/03/2020 04:38 цитата

Приветствую всех! Помогите опознать микросхему в корпусе SOT-23-5 c кодом B14S установленной рядом с EEPROMs
AT25160B. на DC/DC преобразователь как бы не похожа смущен так как имеет общее +U питания с AT25160B
ШУРУПОВЁРТ
Участник
Сообщения: 131
ШУРУПОВЁРТ

Сообщение #2 от 23/03/2020 07:20 цитата

может ? снеговик формирует паузу при включении или что то вроде супервизора выходит на Chip Select ...


AEV22
Бывалый
Сообщения: 41

Сообщение #3 от 23/03/2020 11:54 цитата

ШУРУПОВЕРТ!!! Преогромнейшее вам спасибо, это для нас просто безцейнейшая информация. Будем разбираться дальше. браво!
ШУРУПОВЁРТ
Участник
Сообщения: 131
ШУРУПОВЁРТ

Сообщение #4 от 23/03/2020 14:53 цитата

а что если не секрет препарируете? не видел в жизни шоб память так модулем выносили ...
AEV22
Бывалый
Сообщения: 41

Сообщение #5 от 24/03/2020 01:21 цитата

Хочу внести некоторые пояснения и поправки в эл.схеме может быть кому небудь пригодится информация о данном девайсе. Платка эта SENSORPROM устанавливается в расходомере от фирмы
SIEMENS SITRANS F M MAG 5000/6000

ДОБАВЛЕНО 24/03/2020 04:23

На счет выноса памяти на корпус расходомера сами в Ах....е! смех

ДОБАВЛЕНО 24/03/2020 04:30

Тема РЕШЕНА.

  B14S smd SOT-23-5.jpg  198.19 КБ  Скачано: 15 раз(а)
ШУРУПОВЁРТ
Участник
Сообщения: 131
ШУРУПОВЁРТ

Сообщение #6 от 24/03/2020 05:52 цитата

видать пломбируется . вещдок !

а через ёмкости в шинах и клоке она будет работать ? гы-гы там наверно дроссельки ...
AEV22
Бывалый
Сообщения: 41

Сообщение #7 от 24/03/2020 13:29 цитата

Видимо да, дросселя!
AEV22
Бывалый
Сообщения: 41

Сообщение #8 от 25/03/2020 04:28 цитата

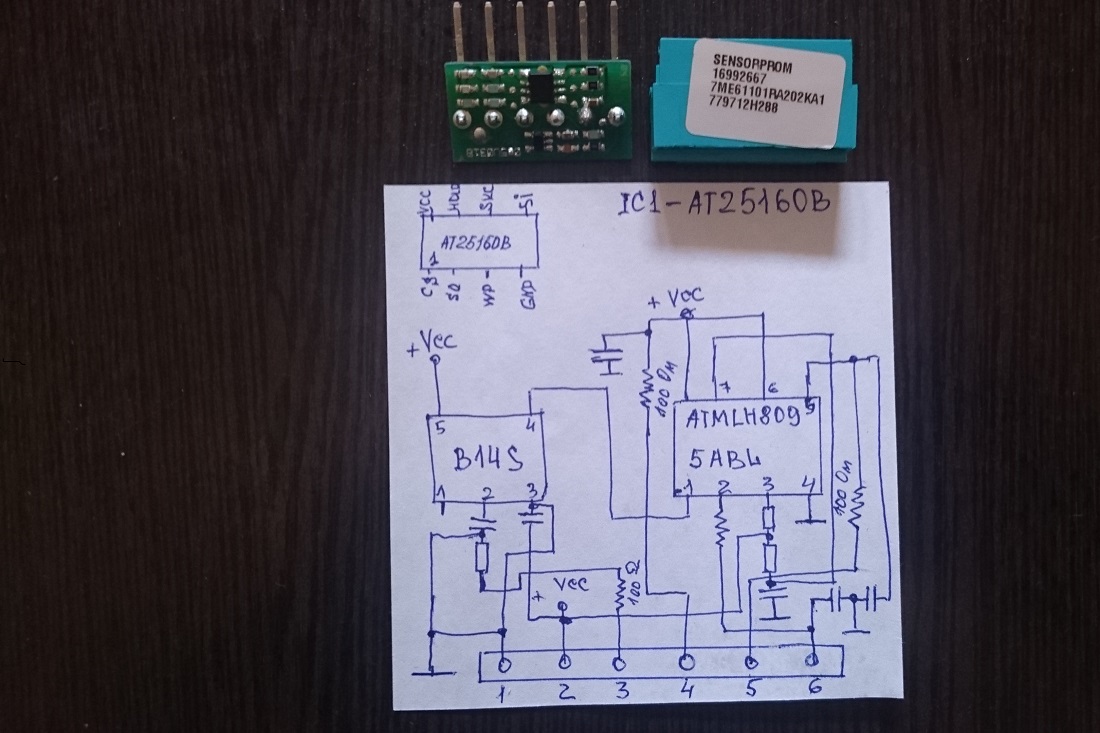

М-да....Без ошибок конечно же не обошлось недовольство, огорчение в общем перерисовали схему, на плате есть SMD элементы (голубым цветом) звонятся они по 100 Ом, я их обозначил как бы для себя условно индуктивностью( дросселями) просто я не знаю что это за элемент?

 Описание:
схема
 Размер файла:  224.99 КБ
 Просмотрено:  21 раз(а)




Перейти:
