Digital Ultrasonic Cleaner CD-4820 ультразвуковой очиститель

  Список форумов » Медицинская техника

Следующая тема · Предыдущая тема
АвторСообщение
jammer
Новичок
Сообщения: 27
jammer

Сообщение #1 от 31/05/2015 23:57 цитата

В наличии, почти восстановленный ультразвуковой очиститель Digital Ultrasonic Cleaner CD-4820.
Был сгоревший кусок платы с выгоревшими дорожками, сгоревшими транзисторами, резисторами, мостами, раскуроченными реле и отсутствующими предохранителями. В общем кто-то с ним уже "поработал".
В принципе, все удалось вернуть на места, заменить и восстановить. Очиститель включается, работает режим нагрева. Но не работает УЗ излучатель (горит индикатор (Red) Protect). При дальнейшем осмотре выявлено отсутствие термодатчика, который должен снимать температуру с большого трансформатора или индуктивности L4 (следы того что он там был присутствуют). Фото доступные по ссылке http://we.easyelectronics.ru/Tools/uz-vanna-cd-4820-novaya-no-slomannaya.html подтверждают наличие этого датчика. К плате он присоединяется при помощи двух-контактного разъема COM1. По всей видимости кто-то забыл вернуть этот датчик внутрь корпуса.

И собственно вопрос - возможно, кто-либо сможет подсказать какого именно типа датчик там должен быть? Терморезистор, термопара, Pt-100?

Для справки датчик на корпусе для контроля температуры воды - терморезистор на 10К.

А не подкинуть ли мне туда потенциометр и посмотреть при каком пороге срабатывает индикатор? )))
jammer
Новичок
Сообщения: 27
jammer

Сообщение #2 от 02/06/2015 00:46 цитата

Зеленым загорается практически при нуле сопротивления, вероятно это мог быть биметаллический термо-предохранитель. Очередной вопрос на какую температуру?
AK76
Новичок
Сообщения: 16

Сообщение #3 от 05/06/2015 13:56 цитата

если на трансформаторе, то можно поставить термореле на 75 - 80"С
Дело в том, что мощность трансформатор должен развивать хорошую, частота там около 50000Гц, а если в ванной окажется что-то хорошо отражающее звук, то это отразится на работе трансформатора, нужна защита по теплу... вот её то Вам и надо восстановить.
AK76
Новичок
Сообщения: 16

Сообщение #4 от 05/06/2015 22:44 цитата

Если можно, то сделайте фото по подробнее там где узел с керамикой, желательно написать диаметр керамики, количество. По шайбе, которой прикручено кольцо тоже интересно и диаметр и высота.
jammer
Новичок
Сообщения: 27
jammer

Сообщение #5 от 08/06/2015 22:02 цитата

Собственно так и поступил, поставил термостат KLS5-KSD9700-5A80-B, блок управления показал готовность к работе.
Но где-то недосмотрел видать по пути к излучателю... и горели мои свежеустановленные транзисторы синим пламенем )))...
AK76
Новичок
Сообщения: 16

Сообщение #6 от 09/06/2015 00:13 цитата

а как излучатель прикреплен ко дну, просто приклеен?
jammer
Новичок
Сообщения: 27
jammer

Сообщение #7 от 10/06/2015 08:18 цитата

Часть ближе к емкости проклеена вокруг, но есть еще болт который скрепляет все в месте. Здесь http://we.easyelectronics.ru/Tools/uz-vanna-cd-4820-novaya-no-slomannaya.html на одном из фото видно. Свои фото выложу вечером.
jammer
Новичок
Сообщения: 27
jammer

Сообщение #8 от 11/06/2015 07:29 цитата

Вот фото излучателя.

 Описание:
 Размер файла:  230.44 КБ
 Просмотрено:  308 раз(а)



 Описание:
 Размер файла:  236.23 КБ
 Просмотрено:  244 раз(а)



  20150610_222855_.jpg  198.86 КБ  Скачано: 411 раз(а)
  20150610_222908_.jpg  168.4 КБ  Скачано: 332 раз(а)
AK76
Новичок
Сообщения: 16

Сообщение #9 от 18/06/2015 18:31 цитата

отличные фото
конструкция знакома и ясна, но клей.. он должен быть очень прочным, приклеена нержавеющая ванна к алюминиевому излучателю
а клей на что похож?
такая конструкция должна работать на частоте от 45 до 50 кГц
судя по фото, сделано добротно
а что в ней регулируется, мощность и время?
есть ли режим колебания частоты?
какой процессор там поставили?
jammer
Новичок
Сообщения: 27
jammer

Сообщение #10 от 29/06/2015 09:21 цитата

Клей на смолу эпоксидную похож. Когда то брал что-то похожее в отделе для ремонта авто. Но возможно это какой-то специализированный компаунд.
Регулируется время.
Колебания частоты нет, вроде бы.
Процессор - CD4820.

ДОБАВЛЕНО 29/06/2015 08:37

Вероятно по схемотехнике там стоит что-то похожее на мультивибратор с индуктивными обратными связями, примерно как в прикрепленном файле. И возможно в момент запуска открываются оба транзистора, соответственно КЗ на общий провод через транзисторы, отсюда и фейерверк. Надо бы конечно все прозвонить и перерисовать как там на самом деле, но пока нет времени.

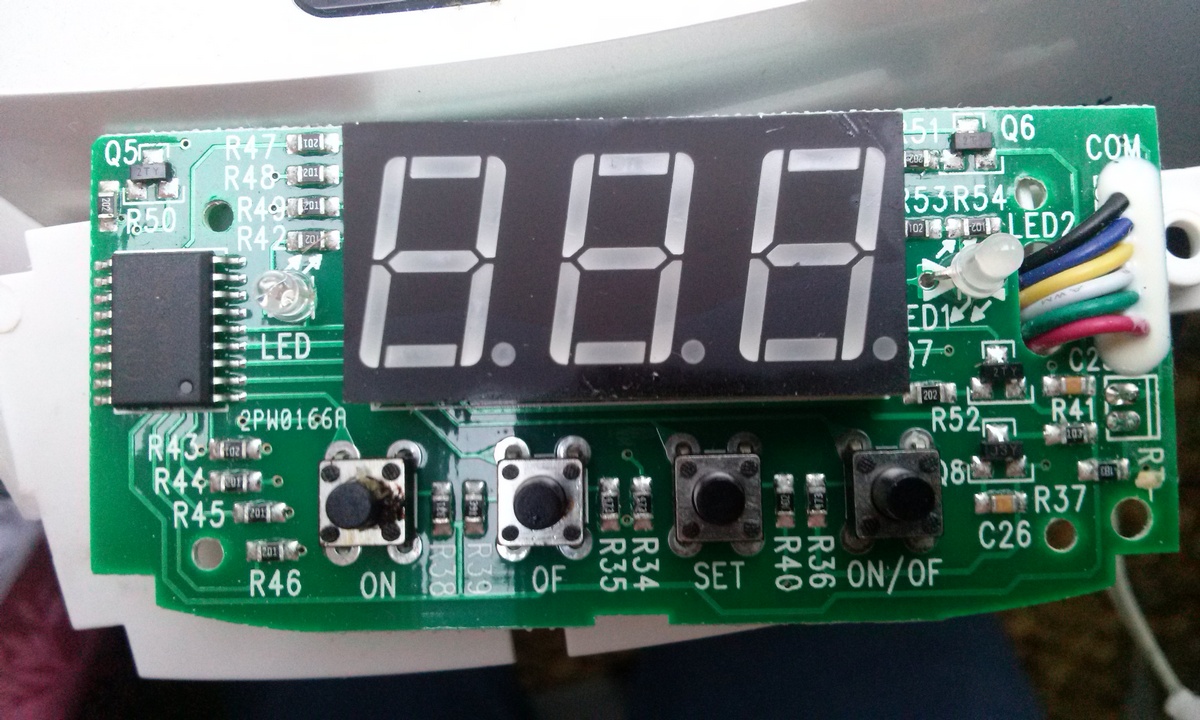

 Описание:
 Размер файла:  320.87 КБ
 Просмотрено:  274 раз(а)



 Описание:
 Размер файла:  325.95 КБ
 Просмотрено:  325 раз(а)



  CD7810_Ultrasonic_Cleaner.pdf  47.58 КБ  Скачано: 678 раз(а)
AK76
Новичок
Сообщения: 16

Сообщение #11 от 11/07/2015 15:31 цитата

Оба транзистора открыться не могут одновременно, они подключены базой в противоположной полярности к обмоткам трансформатора. Это схема автогенератора двухполупериодная, транзисторы работают по очереди. Колебания частоты улучшают отмываемость сложных поверхностей, смещаются узлы напряженностей, кавитационные узлы, сетка, метла... За схемку отдельная благодарность, будет у меня в архиве.
Ivan321
Участник
Сообщения: 164
Ivan321

Сообщение #12 от 28/07/2015 13:07 цитата

Цитата:
Вероятно по схемотехнике там стоит что-то похожее на мультивибратор с индуктивными обратными связями,...


По схемотехнике это полумост автогенераторный, как в энергосберегайке.

А что транзисторы горят, это, боюсь, крайне нерадостно и свидетельствует, что они не в ключевом режиме работают, тока в базах недостаточно.

А это может случиться по причине потери добротности резонансного контура, в коем тот пьезоэлемент. Поддох, типа. На трещины посмотри.

И частоту генерации померь, д.б. в пределах паспортных. Если лопнул, то частота задерется и транзисторы тоже "ага".

ДОБАВЛЕНО 28/07/2015 14:10

Цитата:
есть ли режим колебания частоты?
есть зуд сто герцей, как в китайской говноУЗВ - ёмкости нету , и схемотезника 1:1

ДОБАВЛЕНО 28/07/2015 14:12

Цитата:
есть ли режим колебания частоты?
Есть зуд трескучий 100 Гц гы-гы А мощность регулируется реле, он/офф
Ivan321
Участник
Сообщения: 164
Ivan321

Сообщение #13 от 28/07/2015 15:46 цитата

Чё за хуйня с форумом, Админ?© гы-гы И с оперы, и с хрома, сообщения не сразу видны, поэтому и "Баден-Баден"© улыбка
андрей66699
Заглянувший
Сообщения: 1

Сообщение #14 от 20/08/2015 16:42 цитата

Попался мне такой очиститель,с мертвым излучателем,кто знает где можно купить такой излучатель?
das2005
Заглянувший
Сообщения: 1

Сообщение #15 от 24/10/2019 11:22 цитата

Всем привет! ребята подскажите и скиньте если имеете такую принцип. схему к ultrasonic cleaner схема CD - 4820. Как я понял по монтажке..горят выходные танзисторы ....Нет схемы...я без силен! Спасибо!
