LG 26LC51-ZA нет изображения

  Список форумов » LCD-телевизоры и плазменные панели
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
Сипан
Бывалый
Сообщения: 39

Сообщение #1 от 07/11/2011 19:51 цитата

Добрый вечер. Имеется LCD LG 26LC51-ZA с дефектом изображения. При включении бросает ч/б горизонтальные полоски, при этом надпись Component едва видна. При повторном включении выдны одни полоски. С пултьа ДУ и кнопок на панели не реагирует, только ВКЛ/ВЫКЛ. Блок питания в норме, на выходе дает соответствующее напряжение. Проверял шлейф, что идет к матрице - в норме.
Шасси LP78A/PP78A.
Вопрос к спецам: на что грешить? Есть подозрение на слет прошивки. Ранее не ремонтировался, висел на стене.
Фотографии с дефетком прилагаются.
Большая просьба помочь разобраться. Спасибо. недовольство, огорчение
















B.B.
Мастер
Сообщения: 11558
B.B.

Сообщение #2 от 07/11/2011 19:56 цитата

Сипан, снимки это хорошо, но нет основного состава согласно ПРАВИЛ.
Сипан
Бывалый
Сообщения: 39

Сообщение #3 от 07/11/2011 20:55 цитата

Основная плата:
процессор MICRONAS VCT 7993P
Analogix Semiconductor ANX9021
Тюнер: EBL35311207
Матрица V260B03 L03 Rev.C3
Фото приложу позже - фотоаппарата нет с собой.
Сипан
Бывалый
Сообщения: 39

Сообщение #4 от 07/11/2011 22:03 цитата

кто-то знает как это лечить? равнодушие
andros
Оленевод
Сообщения: 2036
andros

Сообщение #5 от 08/11/2011 01:19 цитата

Сипан, Я знаю , привози .
Сипан
Бывалый
Сообщения: 39

Сообщение #6 от 08/11/2011 01:34 цитата

В Якутию из Киева? улыбка andros, подскажи лучше начинающему разобраться с проблемой. Имеются паяльник, мультиметр, осциллограф, руки, голова и желание. рёв в три ручья
andros
Оленевод
Сообщения: 2036
andros

Сообщение #7 от 08/11/2011 07:07 цитата

Сипан, Ну тогда отдели мух от котлет . Включи матрицу в автоном . Хотя ... V260B03 L03 больно имя матраса знакомо ..
Сипан
Бывалый
Сообщения: 39

Сообщение #8 от 08/11/2011 12:09 цитата

автономный режим, я так понимаю, надо иметь даташит на матрицу. Перерыл инет. нашел V296W1-L01 и V201B1-L03. эти матрицы схожи?
Captain
Передовик
Сообщения: 1457
Captain

Сообщение #9 от 08/11/2011 15:44 цитата

Сипан писал:
Перерыл инет.

ищи как
CMO V260B03
CMO V260B
CMO V260
V260B03
V260B
V260
как увидиш схожий вариант - вперед. фото ткона покажи.
RAMMER
Передовик
Сообщения: 1027

Сообщение #10 от 08/11/2011 15:53 цитата

одна минута поиска , первая попавшаяся http://www.wayengineer.com/download/CHIMEIpdf/V260B1-L01.pdf

ДОБАВЛЕНО Ноябрь 08 2011

вот вторая http://elga-service.narod.ru/Philips_LC7.1ELA/V260B1-L03.pdf
И после этого говорим : " перерыл весь интернет "
Вот здесь много чего есть , поищи http://wenku.baidu.com/view/6b9aecc65fbfc77da269b170.html
Сипан
Бывалый
Сообщения: 39

Сообщение #11 от 08/11/2011 18:15 цитата

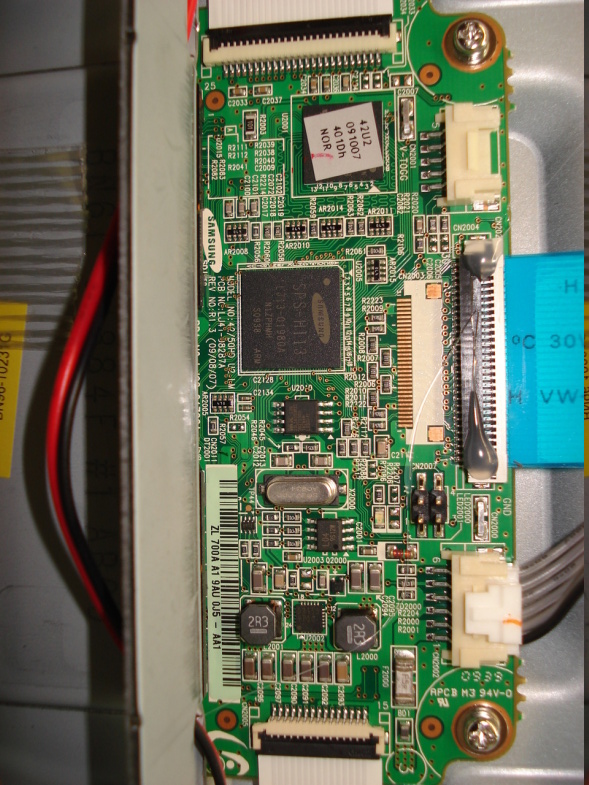

t-con




Captain
Передовик
Сообщения: 1457
Captain

Сообщение #12 от 08/11/2011 18:40 цитата

Сипан, подойдет?
Сипан
Бывалый
Сообщения: 39

Сообщение #13 от 08/11/2011 19:11 цитата

Captain, проверю - отпишусь
Сипан
Бывалый
Сообщения: 39

Сообщение #14 от 10/11/2011 21:32 цитата

Подал 1.5 вольта на 15-ю ногу CM1671A-KQ из обычной батарейки (+), при этом (-) подал на корпус платы - ноль эффекта. Никакой разницы. Что-то не так делаю?
B.B.
Мастер
Сообщения: 11558
B.B.

Сообщение #15 от 10/11/2011 21:51 цитата

А так что имеем?
vovar писал:
LG 26LC41
панель V260B1-L03
T-CON V260B1-C03
Аналогично с панелью V260B1-L04 (спасибо samurai-san,) подключение 1,5вольта на контр. точку DE вызывает чередующиеся цветные поля. Находится рядом с PIN37 разъёма CNF1.
Сипан
Бывалый
Сообщения: 39

Сообщение #16 от 10/11/2011 22:27 цитата

B.B., 15я нога CM1671A-KQ растет к контрольной точке DE разъема CNF1. Туда я, собственно, и подключал +1.5В. Насчет PIN37 так и не понял, там такого нет, разъем CNF1 имеет всего 30 контактов. Возможно 27pin, это оно и есть.
andros
Оленевод
Сообщения: 2036
andros

Сообщение #17 от 11/11/2011 02:41 цитата

Сипан, Ты хоть питание на матрицу подал ? смех
Сипан
Бывалый
Сообщения: 39

Сообщение #18 от 11/11/2011 11:41 цитата

andros, подал смех, не то бы не писал, что никакой разницы.
Возвожно надо подавать больше, чем полтора вольта?
andros
Оленевод
Сообщения: 2036
andros

Сообщение #19 от 11/11/2011 21:48 цитата

Сипан, 3,3 минималка , по моему опыту . Ниже никогда не пробовал . Пока ещё ни одну матрицу не сжёг ... смущен Может повезло ? голливудская улыбка
Иван Зенин
Модератор
<B>Модератор</B>
Сообщения: 6760
Иван Зенин

Сообщение #20 от 11/11/2011 23:02 цитата

Сипан, а как с замерами напряжений на T-con(VGH,VGL,VCOM и т.д.)?И не мешало бы разобрать панель и пощупать левый шлейф.
