LED Samsung UE50F6130AK Не включается

  Список форумов » LCD-телевизоры и плазменные панели

Следующая тема · Предыдущая тема
АвторСообщение
YAYCA
Участник
Сообщения: 238
YAYCA

Сообщение #1 от 15/02/2017 14:34 цитата

Main: BN94-07050Z
T-con: T460HVN05.3
Cpu: SENK-13 1403-CS
Pcb: L50X1Q_DDY
Tuner: DVB-T2
Spi: W25Q64FV

После неизвестного коротыша по HDMI (у клиента сдохла видюха на PC и потянула за собой подключённое тело).
На фото видны выгоревшие транзисторы и стабилитроны возле HDMI входов:

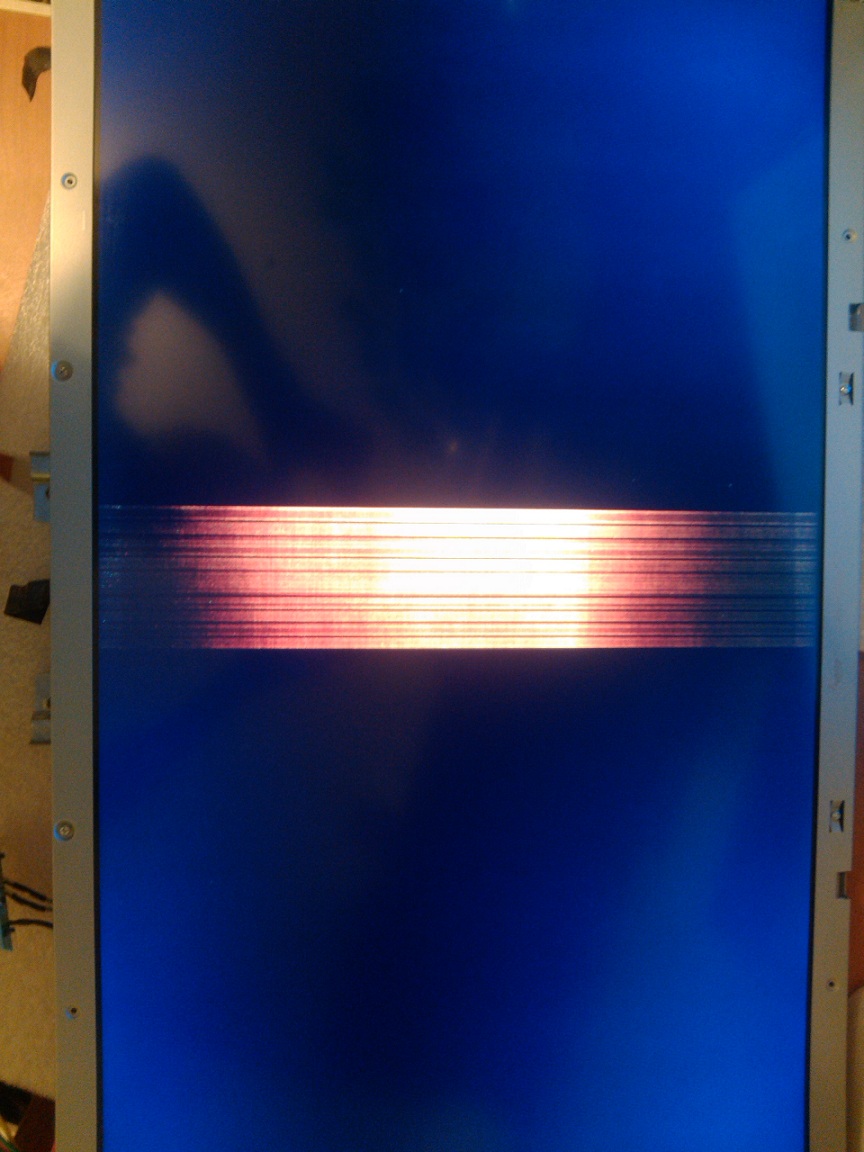

Всё битьё сдуто, но кроме подсветки признаков жизни нет: POW_LED не горит, на ДУ не реагирует, с откинутым одним шлейфом
от T-CON до платы матраса белый фон не появляется.
Напруги с БП соответствуют заявленным на плате PCB: 13V, 5V, LED-драйвер исправен.
Обнаружено отсутствие 3,3V на разъёме джойстика управления совмещённого с фотоприёмником, но на майн 3,3V есть.
При этом пин 3,3V от фотоприёмника/джойстика сидит на земле (1 Ом.). Проц майна греется терпимо пальцем, под ним установлена теплоотводная резинка, прижимающая камень к алюминию корпуса.
На входе в майн стоят 2 ШИМ-стабилизатора (Uвх.5,3V (каждого), Uвых.: 3,3V и 1,5V соответственно. Полтора вольта идёт прямо на проц. 3,3V идёт на линейник IC202, с выхода которого тоже 1,5V идут незнамо куда.
Остальные линейные стабилизаторы: IC601 (Uвх. 5,3V / Uвых. 1,2V). IC602 (Uвх. 5,3V / Uвых. 3,3V). IC603 (Uвх. 5,3V / Uвых. 1,8V).
Выходные напруги линейников соответствуют заявленным на пинах тюнера.
Вопрос остаётся открытым: что садит 3,3V для питалова фотоприёмника? Ибо других трёхвольтовых стабилизаторов обнаружить не удалось. Не думаю, что они берутся с проца. Прозвонить нереально, ввиду коротыша.
Пробовал выжигать КЗ, подавая 3,3V со стороны, на пин приёмника. При этом ток замыкания <1А. Проц греется слабо.
Никаких других локальных нагревов обнаружено не было ни пальцем, ни термобумажкой.
При включении TV с поданными 3.3V со стороны, тело немебля улетает в защиту - отрубается подсветка и зуммерит реле включения PCB.
Больше эксперементировать не стал. Прошу помощи клуба.
Vasil.v.v
Бывалый
Сообщения: 95

Сообщение #2 от 15/02/2017 15:44 цитата

Может что-то пропустил когда сдувал смд? По фото так нормально шарахнуло - может гдето кондер короткий?
moroz.v
Участник
Сообщения: 134

Сообщение #3 от 15/02/2017 17:48 цитата

Плата многослойная, дорожки расплавились внутри платы. Заказывай плату.
Ищи на плате IC201, в корпусе SOT323, питание 3,3вольта для дежурки и фотоприёмника.
moroz.v
Участник
Сообщения: 134

Сообщение #4 от 15/02/2017 18:40 цитата

IC201, видно у тебя на верхнем фото, маркировка IG 1P, на левый контакт поступает 5,3v, верхний выход 3,3v нижний корпус.

Скачай фото: https://yadi.sk/d/xf7YSEuiqNcux
С Samsung UE32F6100 main: BN94-07047P
На фото " в дежурном режиме " , указаны точки питания IC201 3,3v.

Через дросселя BD910, BD913, 3,3V идёт на проц. удали их и посмотри исчезнет к.з? Скорей всего он убит, все стабилизаторы работают потому что нет 3,3 вольт. на выводах процессора низкий уровень.
YAYCA
Участник
Сообщения: 238
YAYCA

Сообщение #5 от 16/02/2017 01:50 цитата

Откинул BD910, по каналу BD913 КЗ нет.
КЗ было по каналу BD910 - при его снятии замыкание пропадало, появлялись 3.3V на модуле джойстика (при внешней подаче вместо выхода IC201). Стабилизаторы закрыты, POW_LED не горит, запуск не происходит, проц не греется.
На всякий, поснимал короткозвонную (относительно земли) обвязку вокруг проца: D901, C971, C972, C965, C966. Но КЗ по каналу BD910 так и не исчезает.
Только сейчас заметил попурышку на поверхности проца - лёгкая неровность, типа вздутия. Морозовский вывод подтверждается - ищем майн.
Тема закрыта, особый респект Морозу за дельную помощь браво!.
