LED Samsung UE40EH5007K проблемы с прошивкой weltrend

  Список форумов » LCD-телевизоры и плазменные панели

Следующая тема · Предыдущая тема
АвторСообщение
Farsh
Завсегдатай
Сообщения: 370

Сообщение #1 от 15/11/2017 22:07 цитата

Добрый вечер, уважаемые участники форума, столкнулся с проблемой прошивки контроллера wt61p805, типично вышедшего из строя из за пробоя дежурного лдо ic202, раньше доноров как то хватало, а сейчас закончились. Есть программатор rt809h, есть две платы с запаянными паяльником(каждую ногу отдельно) контроллеры, есть рабочие дампы из разных источников, но нет сдвигов. В сети много информации по поводу прошивки этих котроллеров этим программатором, но как правило речь идет о считывании с рабочего контроллера и последующей заливкой этой же прошивки, а не прошивки заведомо нового контроллера. Я пробовал разные дампы и разные скорости, но результата нет. Может у кого то есть опыт в программировании этих контроллеров этим программатором, помогите разобраться пожалуйста.
iv-9
Фанат форума
Сообщения: 4177
iv-9

Сообщение #2 от 15/11/2017 23:34 цитата

Не мучайся, собери на коленке джигу для Postal2, пригодится . улыбка
Farsh
Завсегдатай
Сообщения: 370

Сообщение #3 от 16/11/2017 00:03 цитата

iv-9, да есть vct jig, только не могу ладу дать с ним, мои познания в этой области поверхностны, да и хотелось бы все таки с rt809h разобраться, в списках поддерживаемых мс велтренд числиться, я и ПО обновил - численность поддерживаемых WT61XXXX удвоилось в выпадающих списках, вроде коннектится, читает, но при записи сбоит постоянно. А постал 2 в 64-разрядной системе работает?
iv-9
Фанат форума
Сообщения: 4177
iv-9

Сообщение #4 от 16/11/2017 00:42 цитата

Почитай на зеркале. В семерке х64 точно должен. А с RT не ты первый мучаешься. улыбка
Sandres
Новичок
Сообщения: 24

Сообщение #5 от 18/11/2017 01:50 цитата

Два дня промучался с WT61P805, пока не собрал VCT Jig на HC05 и HC367. Прошил, используя Postal 2 c первого раза, запитав Main дежуркой 5в от USB.
Farsh
Завсегдатай
Сообщения: 370

Сообщение #6 от 18/11/2017 20:49 цитата

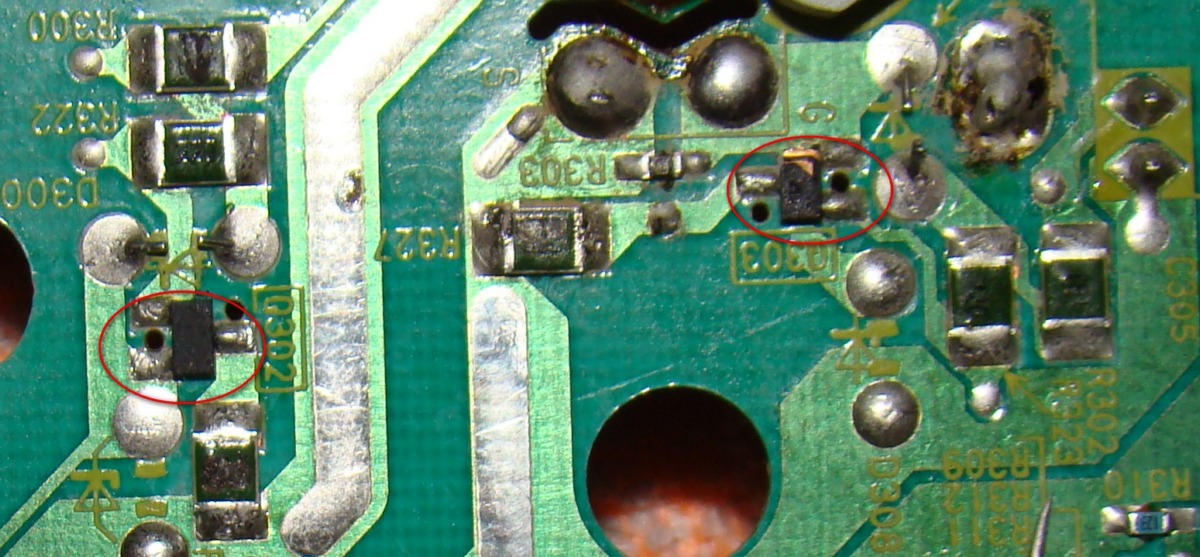

Sandres, Дело в том что VCT Jig у меня есть давно купленный именно под эти цели, покупал давно как программатор Постал-2 (тогда еще не вникал в суть вопроса, подвернулся на радиорынке я его и купил), мучаюсь уже четвертый день, На этом джиге две микры 74нс05d и 74рс367d диодные сборки и больше ничего кроме резисторов и выглядит он вот так, и я так понял это не совсем то что мне нужно, нашел пины айтуси шины, делаю все как все но нет коннекта

ДОБАВЛЕНО Ноябрь 18 2017

Кто нибудь подскажет, этот джиг пригоден для этих целей или нет?




iv-9
Фанат форума
Сообщения: 4177
iv-9

Сообщение #7 от 18/11/2017 22:14 цитата

Конечно, если исправен. Где-то в чем-то косячишь. Подробнее, что цепляешь, куда, как запускаешь и т.д.
Farsh
Завсегдатай
Сообщения: 370

Сообщение #8 от 18/11/2017 23:13 цитата

iv-9, iv-9, Цепряю sda, scl, gnd в разъем xt1, подпаиваю на соответствующие пятаки рядом с велтрендом, которые идут непосредственно на 22 и 23 ногу, подключаю бп, с новым велтрендом он по умолчанию в дежурном режиме, проверяю что на 2ю ногу приходит 3,3 в, засовываю джиг в лпт компьютера, либо наоборот сначала засовываю потом включаю бп, предварительно установив драйвер лпт порта,

ДОБАВЛЕНО Ноябрь 18 2017

запускаю постал2, дальше все по инструкциям, филипс, новатекриалтек, висити джиг и т.д., коннекта нету, порт программа открывает, но велтренда не видит

ДОБАВЛЕНО Ноябрь 18 2017

запаял еще один на другую плату подал 3,3 с лабораторника все тоже самое
RAMMER
Передовик
Сообщения: 1009

Сообщение #9 от 19/11/2017 00:23 цитата

Farsh писал:
Цепряю sda, scl, gnd в разъем xt1, подпаиваю на соответствующие пятаки рядом с велтрендом

Изучи документ Postal2. Черновик по работе с микроконтроллерами WELTREND monitor.net.ru/forum/postal2-------weltrend-download-35500.html в нём все ответы имеются .
Sandres
Новичок
Сообщения: 24

Сообщение #10 от 20/11/2017 03:05 цитата

Farsh писал:

Кто нибудь подскажет, этот джиг пригоден для этих целей или нет?

Вот такой же я спаял и прошил 805 weltrend. Все расписано http://remont-aud.net/forum/119-29161-1
Вован
Завсегдатай
Сообщения: 637

Сообщение #11 от 20/11/2017 09:22 цитата

Цитата:
Кто нибудь подскажет, этот джиг пригоден для этих целей или нет?

Пригоден. Прошивал им 805-й велтренд пару месяцев назад.
Реальной распиновки выходного 9-pin разъёма нигде не нашёл.. А в прилагаемой схеме он расписан неправильно. Будь внимателен.

LPT порт не имеет питания, а встроенный выпрямитель импульсов на диодах недостаточно эффективен, лишь создаёт лишний блудняк, поэтому питание данного девайса от USB обязательно.
REKKA
Фанат форума
Сообщения: 3378
REKKA

Сообщение #12 от 20/11/2017 09:51 цитата

Farsh, -. Есть программатор rt809h, есть две платы с запаянными паяльником(каждую ногу отдельно) контроллеры, есть рабочие дампы из разных источников, но нет сдвигов- вот http://remont-aud.net/forum/90-67001-1 тема есть ,о твоем прогере Кто-то, тут тоже мучился с POSTOLOM 2 не давно не найду ту тему где, он картинку выложил как подключиться Там в самой оболочки программы надо указать твои микросхемы 74HC367 и 74HC05
Farsh
Завсегдатай
Сообщения: 370

Сообщение #13 от 20/11/2017 16:44 цитата

REKKA, Спасибо буду вникать.

ДОБАВЛЕНО Ноябрь 20 2017

SDA и SCL подключил правильно сверился с даташитами микросхем 74HC367 и 74HC05
Sandres
Новичок
Сообщения: 24

Сообщение #14 от 20/11/2017 23:42 цитата

Farsh писал:


SDA и SCL подключил правильно сверился с даташитами микросхем 74HC367 и 74HC05

Даташит микросхем не причем, это только буфер. SDA и SCL на LPT порту. Попробуй поменять их местами. Я вначале не разобрался и и перепутал. Postal пытался подключиться к Weltrend, но выбивало ошибку. Поменял местами выводы и все пошло.
В оболочке в настройках надо указать VCT Jig.
Farsh
Завсегдатай
Сообщения: 370

Сообщение #15 от 23/11/2017 14:33 цитата

Sandres, попробую, пока нет компа с лпт портом (брал на пару дней у соседа)

ДОБАВЛЕНО Ноябрь 23 2017

Клиент начал настойчиво теребить. Подвернулся донор wt61p807 ue46f6500ab bn94-07096w, запаял вместо своего 805-го, телек завелся - все хорошо, подключился rt809h, самоопределился как wt61p8, прочитался, сохранился, перезаписался(с автостиранием), проверился - все хорошо, НО если принудительно стереть чип и записать туда этот же или другой дамп в итоге -

ДОБАВЛЕНО Ноябрь 23 2017

ошибка верификации

ДОБАВЛЕНО Ноябрь 23 2017

прилагаю дамп, если кому интересно

ДОБАВЛЕНО Ноябрь 23 2017

кстати, после полного стирания, и попыток записи и ошибок верификации - телек все равно заводится и работает, вывод - rt809h - read only(

   рабочего wt61p807 ue46f6500ab bn94-07096w.rar  19.92 КБ  Скачано: 978 раз(а)
iv-9
Фанат форума
Сообщения: 4177
iv-9

Сообщение #16 от 23/11/2017 15:13 цитата

Что и требовалось доказать улыбка Только чтение.
genais
Заглянувший
Сообщения: 1

Сообщение #17 от 15/12/2017 22:55 цитата

Samsung40EH5007 main : BN41-01795A из-за блока питания выбиты стабилизатор 3.3 в и WT61P805, после замены прошил с помощью RT809H без проблем, в последней версии по 2017 0928 появился выбор конкретно WT61P805#ISP с нужным размером , ранее был WT61P8#ISP и записать не получалось( только чтение), прошивку взял выложенную Farsh чуть выше, рабочая 100%, микросхема новая. Шил прямо в ТВ.
sbrazhko
Заглянувший
Сообщения: 4

Сообщение #18 от 19/12/2018 12:48 цитата

iv-9 писал:
Что и требовалось доказать улыбка Только чтение.


При работе с RT809F !ОБЯЗАТЕЛЬНО! выставить вручную СВОЙ WT61P805 (к примеру)
В автомате RT809F ставит WT61P8...

После установки вручную все записывается исправно
