pasha413
|
Здравствуйте. достался телевизор LG 42pt250. по описанию проблемы включался через раз. потом вовсе перестал включаться.
на плате БП:
IC101 - F4316MSF20
IC301 - STRW6053S
IC601 - R2A20117
IC801 - L6599AD
Снял плату БП, подключил согласно сервис-мануалу на столе, реле также щелкает с периодичностью 2-5 секунд: дежурное 5V_STBY в норме, +17V/+5V появляются и пропадают. Va 55V и Vs 200V нет.
пока проверял, обратил внимание при нажатии на плату (помечено красной стрелкой) лампы загораются и реле перестает щелкать. Обнаружил трещины в пайке , пока пропаивал реле перестало щелкать, 5V_STBY пропало.
на IC301 STRW6053S по мануалу 4 нога Vcc (9.5V), КЗ нигде нет
Подскажите куда копать?

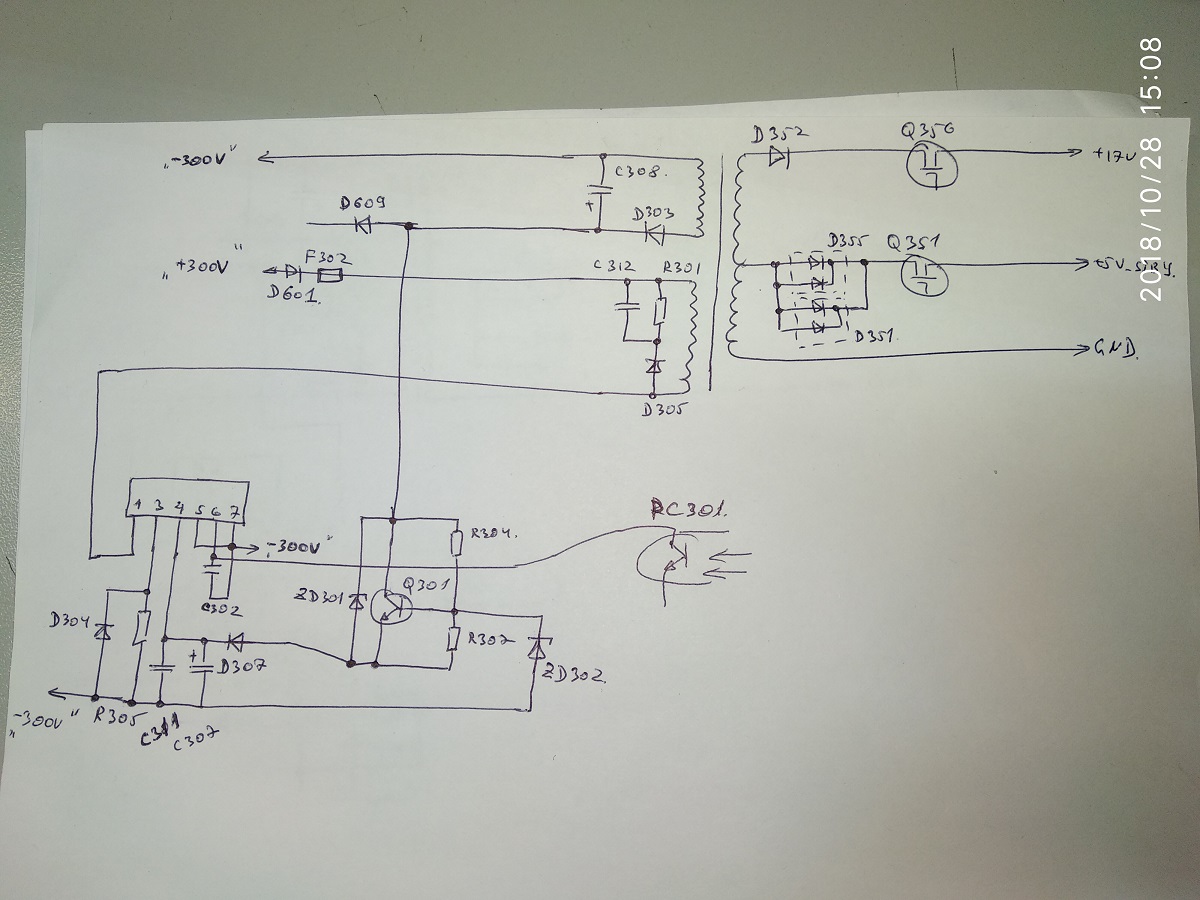

ПС: накидал схему обвязки IC301 STRW6053S, интересно что на 4 ноге IC301 напряжение 9.5В а на коллекторе транзистора Q301 нет напряжения.
| IMG_20181027_143959.jpg |
| Описание: |
|
| Размер файла: |
243.93 КБ |
| Просмотрено: |
403 раз(а) |
|
| IMG_20181028_140530.jpg |
| Описание: |
|
| Размер файла: |
665.17 КБ |
| Просмотрено: |
648 раз(а) |
|
| IMG_20181028_140451.jpg |
| Описание: |
|
| Размер файла: |
496.02 КБ |
| Просмотрено: |
534 раз(а) |
|
| IMG_20181028_150811.jpg |
| Описание: |
|
| Размер файла: |
225.15 КБ |
| Просмотрено: |
490 раз(а) |
|
|
|
nsn63
Передовик
Сообщения: 1351
|
| pasha413 писал: | | Обнаружил трещины в пайке , пока пропаивал реле перестало щелкать, 5V_STBY пропало.. |
Как понять,паял во вкюченном состоянии? |
|
|
pasha413
|
не ну это совсем уже)
конечно при выключенной плате и разряженных электролитах по входу.
на данный момент интересует схема появления 5В в дежурном режиме. |
|
nsn63
Передовик
Сообщения: 1351
|
| По этим БП было множество инфы,ищи.За тебя его никто не отремонтирует.Контроллеры в них часто дохли... |
|
STIPLER
Халтурщик
Сообщения: 5865
|
| А ничо, что здесь CRT ТV? |
|
|
pasha413
|
| STIPLER писал: | | А ничо, что здесь CRT ТV? |
мда, извините, не в ту тему написал, не перенести никак? |
|
Борис Горбунков
Семён Семёныч
Сообщения: 7313
|
pasha413, похоже не все трещины нашел.
Ищи - восстанавливай.
Да и пайки твои оставляют желать лучшего... ИМХО
Увеличил твоё фото и посмотрел. |
|
