LCD SONY KDL-40WE5 Нет изображения

  Список форумов » LCD-телевизоры и плазменные панели

Следующая тема · Предыдущая тема
АвторСообщение
Danker
Участник
Сообщения: 231

Сообщение #1 от 15/03/2019 14:37 цитата

Состав аппарата.
Марка и модель - SONY KDL-40WE5
Шасси (если известно) - EX2L
Модуль обработки сигнала (Main) - A-1663-964-B

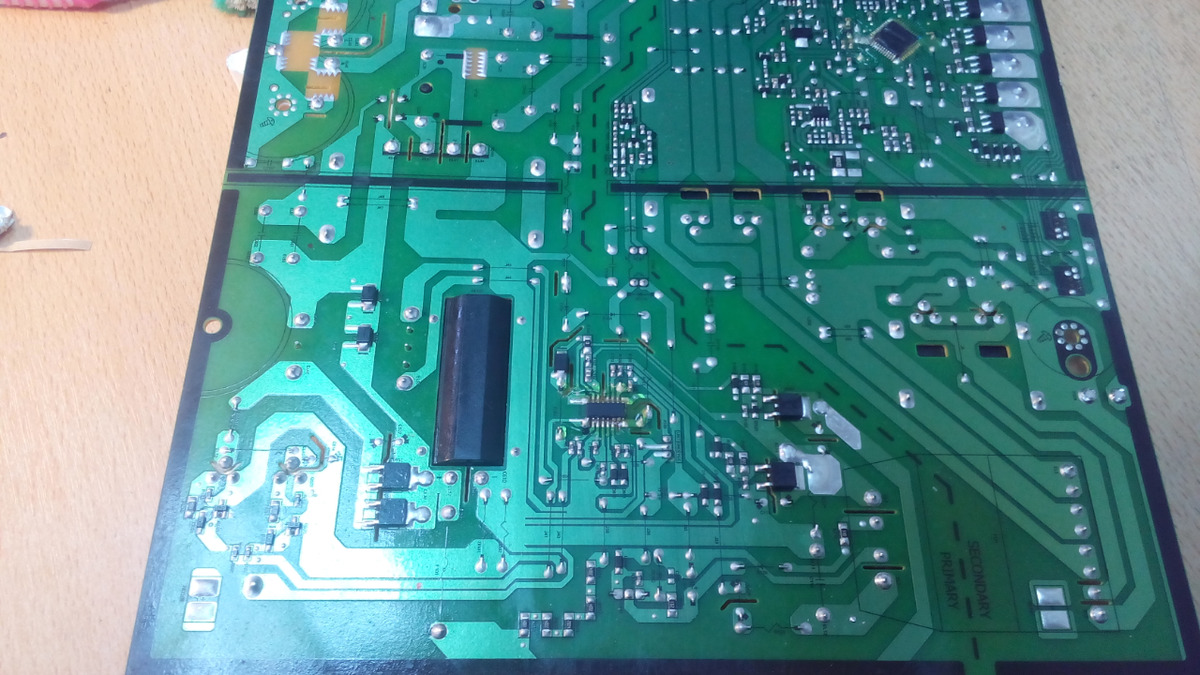

Блок питания (PSU) - 1-878-733-22
LCD матрица - LTY400HF02
Прочее (T-CON, инвертор...) - T-CON: 4046NN_MB4C6LV0.6

Текст сообщения: Дефект от клиента - "Звук есть, картинки нет"
Горит зеленый лед, ошибки не моргает. Подсветка есть, на локалку и ПДУ реагирует. На T-CON все питания есть:
VIN1=VIN2=11,9
AVDD=15,0
DDR2_1.8V=1.8
VCC33=MPU3.3V=3.3
VCORE_1V=PD_1V=1.0
VONE=30.0
VOFFE=-13.48
Подумал что может быть залитик, стал отключать по очереди шлейфы LVDS. Картина такая: 1) Если отключить левый шлейф - то в левой половине засветка, правая - черная. 2) Если отключить правый шлейф - то правая засвечена а в левой большой цветной артефакт. В обеих случаях если нажать кнопку HOME то изо по всему экрану становится ярче. Решил проверить до конца, разобрал матрицу но следов залития не обнаружил. На всякий случай проверил всю глину на обеих планках - ни один не коротит на корпус.
Тогда стал заниматься T-CONом. На обеих епромках 24С64 и 24С128 питание и сигналы на шине есть. На входе сигналы PANEL_ON, TCON_RDY_С в высоком уровне. На VSYNC меандр 3.3V с периодом 7ms. А вот сигнала HSYNC на входе T-CON нет - может в этом и косяк? Проследил его на майне - он через резистивную сборку 47 Ом идет прямо на IC2001 MC-10144F1-410-LU2-A. Я его еще не грел (он под мощным радиатором, задолбаешься снимать).
В связи с этим возникает ряд вопросов:
1) Может все-таки стекло в топку (помятуя об артефакте)?
2) Может виноваты прошивки епромок? Если надо родные выложу.
3) Может попробовать погреть IC2001 ?
Помогите, плиз, советом и/или прошивкой T-CON.
Pavel P
Заглянувший
Сообщения: 8

Сообщение #2 от 15/03/2019 21:06 цитата

1. фото "артефакта"
2. lvds с майна есть, на всех парах?
Feuerbard
Завсегдатай
Сообщения: 387

Сообщение #3 от 16/03/2019 01:21 цитата

А что такое вообще hsync ? Я таких сигналов на обычных тконах что то не помню
Danker
Участник
Сообщения: 231

Сообщение #4 от 20/03/2019 10:23 цитата

Мне тут в одном месте подсказали что в этой модели майн часто теряет панель и прежде всего нужно прошить через мемори стик. Если у кого есть прошивка - пришлите, плиз. Стик и кардридер имеются.
Иван Зенин
Модератор
<B>Модератор</B>
Сообщения: 6325
Иван Зенин

Сообщение #5 от 20/03/2019 13:03 цитата

Когда майн теряет панель, то отключается с отмаргиванием 5-ой ошибки.
Danker
Участник
Сообщения: 231

Сообщение #6 от 20/03/2019 16:53 цитата

Иван Зенин, наверно только не 5-я ошибка а 14-я. Так по СМ для этого шасси, правда для других моделей KDL-32/37/40/46/52V5500. Для этой модели я СМ не нашел. И действительно если оторвать Т-Кон то через какое-то время начинает моргать 14 раз.
Feuerbard, если есть VSYNC (а этот сигнал реально есть) то по логике должен быть и HSYNC.
REKKA
Фанат форума
Сообщения: 3377
REKKA

Сообщение #7 от 20/03/2019 19:28 цитата

02 Ошибка основного питания Pwr_Err
05 DC_Alert3 DC_Alt
06 Ошибка подсветки Bck_Lgt
07 Термическая ошибка Thm_Err
08 Ошибка аудио Aud_Err
10 Ошибка цифрового FE / BE Dig_Err
12 Ошибка HFr (T-Con) Hfr_Err
13 Balancer Error Bal_Err
14 Ошибка T-Con Tcn_Err
это для модели Sony KDL32W5500 ну там тоже шасси EX2L
Danker
Участник
Сообщения: 231

Сообщение #8 от 22/03/2019 11:59 цитата

Еще подробнее о сигналах на входе T-CON:
HSYNC=SA_MODE=FRC_NVM_BINT= 0V
PANEL_ON=SET_0N2=BUS_SW_C=TCON_RDY_C=FRC_RST=3V
VSYNC - меандр 3V T=7mS
Сигналы LVDS:
На следующих пинах диференциальный сигнал уровня 1V амплитудой 0.3V:
R2DP/R2DN
R2BP/R2BN
R2AP/R2AN
R1DP/R1DN
R1BP/R1BN
R1AP/R1AN
На следующих пинах нет сигнала - постоянный уровень 1V
R2CLKP/R2CLKN
R2CP/R2CN
R1CP/R1CN
На следующих пинах нет сигнала - постоянный уровень 0V
R2EP/R2EN
R1EP/R1EN
R1CLKP/R1CLKN

Просьба о ПРОШИВКЕ МЕМОРИ СТИК продолжает быть актуальной!
Danker
Участник
Сообщения: 231

Сообщение #9 от 22/03/2019 17:46 цитата

На remont-aud.net прислали прошивку мемори стик для этого шасси и все заколосилось! Тему закрываю.
