Проекционник JVC AV610PRO Chassis KB - завис в STBY

  Список форумов » Проекционные телевизоры

Следующая тема · Предыдущая тема
АвторСообщение
Веонард
Завсегдатай
Сообщения: 411
Веонард

Сообщение #1 от 04/11/2007 21:27 цитата

Состав; STK73909 и STR83145 в Б.П. LA7845 в кадровой, TDA8366.
При включении с ПДУ в рабочий режим, светодиод переходит с красного в зелёный, чарез 5-10 сек моргнув таймером, сваливает опять в Д.Р.
Напряжения с ТПИ дежурки +15 и +8 вольт есть. На основном ТПИ не наблюдается ни каких напряжений.
Опыта работы с проекционниками нет неодобрение . ( Взялся за ремонт по просьбе товарища. Да ещё и ТВ не сильно переездной )
Подскажите коллеги, как правильно провести диагностику? Схема довольно накрученная, Б.П. на STK73909 работает только в рабочем режиме? Или есть режим малого потребления у STK73909?
Возможен ли слёт 24C08?
Буду благодарен за любую информацию!
INTREPID
Модератор
<B>Модератор</B>
Сообщения: 1470

Сообщение #2 от 05/11/2007 09:29 цитата

Смотри почти все эл.литы, особенно по питанию дежурки,проверь защит.диоды и транзисторы на вторичной стороне.Выбрось схему автовольтажа, часто она явл.виновником повр.STK73909. STK73909 работает только в рабочем режиме.Блок питания можно снять и работать сним на столе без аппарата.C NVM 24C08 унас никогда проблем не было.(Прошло через наш сервис их более сотни).
Веонард
Завсегдатай
Сообщения: 411
Веонард

Сообщение #3 от 05/11/2007 13:41 цитата

Ага! Следовательно сняв блок питания совмесно с HOT частью, можно работать с ним в мастерской! И при положительной диагностике, запустить на лампочку, симитировав +5в на шину POWER? НОТ при этом, закоротить Б-Э?
Правильно я понял?
NEXXT
Участник
Сообщения: 235
NEXXT

Сообщение #4 от 05/11/2007 16:44 цитата

согласен с INTREPID только не почти все литы а все ,я менял в б/п ,строчной развертке и на соседней плате в обвязке кадровой и сразу все пошло ок
INTREPID
Модератор
<B>Модератор</B>
Сообщения: 1470

Сообщение #5 от 05/11/2007 22:00 цитата

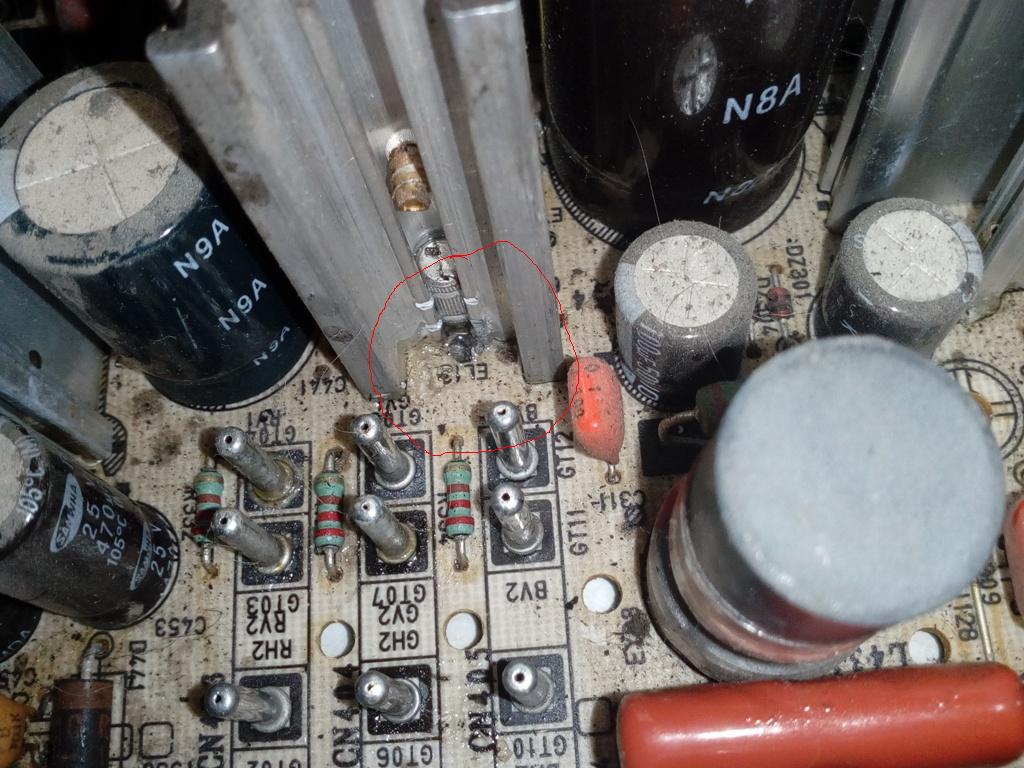

Шасси AV610PRO вообще-то зовётся КВ, а SKB-9001A это POWER PW BOARD ASSY: плата на которой расположены фильтры по питанию,кадровая,и динамический фокус.Основной источник питания расположен на SKB-2001A DEF.PWB ASSY.Там-же и строчная развёртка.Включить его можно на столе без проблем,найти и поднять перемычку +В1 (130v, отключить питание "строки"), cм. район C968 и т.д. IC912(автовольтаж) ВЫБРОСИТЬ, очень часто из-за неё убийство IC911 STK73909 . Деж. режим организован на Т912,Q911,Q912, IC914 и так далее(уже встречались проблемы с эл.литами).Основной источник T911, IC911 STK73909, IC913,IC951,включается замыканием на землю "Баз" Q955,Q956.Нагружать можно и лампочкой и резисторами 250-300 Om- 50--70W. Проблемы так-же были почти со всеми эл.литами на вторичной стороне основного источника питания.Да ещё проверь С928,С930 в первичке около радиатора. Вот, вкратце всё, дерзайте.
Веонард
Завсегдатай
Сообщения: 411
Веонард

Сообщение #6 от 06/11/2007 20:46 цитата

Сегодня проверил ТВ. Сигнал POWER доходит до базы Q957 DTC114. А реакции Б.П. на STK73909 никакой. Думал высоковольтная часть снимается только с прожекторов, оказалось всё проще, вынуть заглушку вывода ТДКС с высоковольтного распределителя и провод снят. Плату Б.П. и развёрток снял, завтра займусь диагностикой. По поводу электролитов, так расположенные около горячих мест, и в ответственных местах меняю сразу на новые. Это аксиома классно!
После Ваших советов INTREPID, мне будет просто стыдно не сделать ТВ. Тысяча благодарностей!!!
После диагноза, отпишусь.
Веонард
Завсегдатай
Сообщения: 411
Веонард

Сообщение #7 от 12/11/2007 17:48 цитата

Всё сводится к тому, что STK73909 негодна. В микросхеме обрыв ключевого полевика. На выводах 1и 3 постоянное напряжение +120в.
По форуму пишут, что чуть ли не все STK73909 брак. Кто ставил, какие работают?
INTREPID
Модератор
<B>Модератор</B>
Сообщения: 1470

Сообщение #8 от 13/11/2007 23:45 цитата

Продаваемые у нас на Украине точно, не рабочие, а приходили они на рынок через "Компел" или "Комел"- Москва бяка ( .Микросхемы заказанные на JVC no problem.Все рабочие классно! ...(А убил её автовольтаж).С ув.INTREPID.
INTREPID
Модератор
<B>Модератор</B>
Сообщения: 1470

Сообщение #9 от 18/11/2007 23:08 цитата

Веонард, Победил аль нет AV-610PRO? Отзовись.
Веонард
Завсегдатай
Сообщения: 411
Веонард

Сообщение #10 от 24/11/2007 18:47 цитата

INTREPID, предлагают много вариантов STK73909, цена 150-300р. Но никто не даёт гарантию. Хочу через АСЦ попробывать. Никак не выбирусь, работы с ширпотребом ТВ хватает. Может через недельку. Результат я всегда оставляю в теме...
Dedavova
Заглянувший
Сообщения: 8

Сообщение #11 от 27/11/2007 02:58 цитата

Анализ показал, что не фирменная STK вылетает по перегреву. Устранил проблему установкой микровентилятора (от процессора ноута)прямо на радиатор STK. Два года без проблем!
P.S. 12V прямо с платы БП.
Веонард
Завсегдатай
Сообщения: 411
Веонард

Сообщение #12 от 10/12/2007 20:26 цитата

Предложили с гарантией STK73908, говорят брака меньше. На лампу 100Вт практически не греется. Но не поленился заделал кулер от видеокарты новый. Микросхему автовольтажа выбросил с её обвязкой.
В работе нагрев тёплый, но легко удержать рукой. Значит норма работать будет.
По STK73908 не скажешь что фирма! Надпись чуть касая, и маркировки даты, партии нет. Со стороны радиатора чисто без надписей. Однако пока работает.
Ещё раз, спасибо за помошь коллеги!
VladimirP
Завсегдатай
Сообщения: 496

Сообщение #13 от 12/12/2007 13:48 цитата

Схема автовольтажа не работает по причине падения автоампеража (это когда ухудшается автоомаж).
Рафик
Участник
Сообщения: 213
Рафик

Сообщение #14 от 13/12/2007 10:44 цитата

VladimirP писал:
Схема автовольтажа не работает по причине падения автоампеража (это когда ухудшается автоомаж).


Это надо записать, а то забуду подмигивание
Сбыш
Заглянувший
Сообщения: 2

Сообщение #15 от 10/08/2017 12:11 цитата

День добрый! Подскажите мастера по этим проекционникам в москве с выездом в химки? Никого не могу найти, завис с зеленой лампочкой, переодически мигает рядом оранжевая ни изображения ни звука.
Сбыш
Заглянувший
Сообщения: 2

Сообщение #16 от 10/08/2017 16:38 цитата

INTREPID, INTREPID, Здравствуйте, можете направить к какому нибудь мастеру в москве по ремонту jvc av-610
