LG L1752s не включается (Решено)

  Список форумов » TFT-мониторы
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
kartahevsn
Новичок
Сообщения: 21

Сообщение #1 от 22/12/2011 16:40 цитата

Доброго времени суток всем!
LG FLATRON L1752-S
Состав:
плата бп+инвертор AIP 0122 REV:D,
бп на FAN7601,
Не включается вообще.выгорел бп.Сделано следующее:сгорела катушка LF101(ЗАМЕНИЛ),сгорел диодмост на входе заменил, сгорел транзистор 8N60C(заменил на 7N60B), также сгоревщий стабилитрон на 3,3в, литы во вторичке проверил дохлые заменил,выпаял шим7601 проверил вроде целый(по крайней мере пока заменить нечем может кто подскажет аналог?собрал не взрывается но и не работает на входе на шим чтото мало напряжение 0.3вольта всего.Что я ещё забыл проверить?Прошу помощи,по жк очень мало опыта.

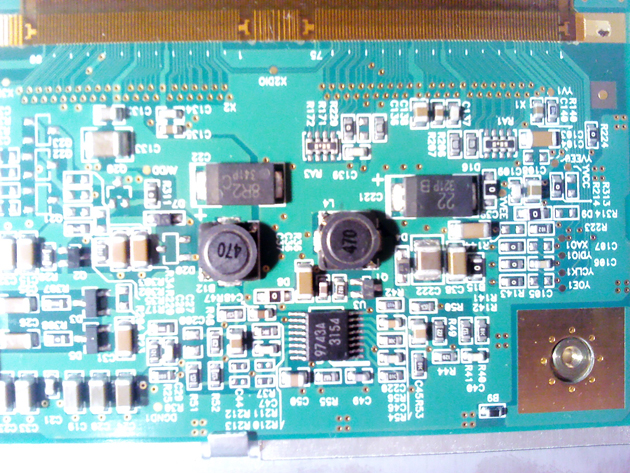

  БП L1752S-...,L1952S-....pdf  416.25 КБ  Скачано: 4083 раз(а)
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5210
Morlock

Сообщение #2 от 22/12/2011 16:53 цитата

Шим при взрыве - 101% выходит из строя. Меняй и его.
Ты просто не дошел до конца. Продолжай в том же духе и всё будет ОК.
Емкостя все заменил? А то как бы на грабли не наступить. подмигивание
kartahevsn
Новичок
Сообщения: 21

Сообщение #3 от 22/12/2011 17:37 цитата

у меня прибор хороший для проверки емкостей 1т отдал занего. емкости почти в норме что остались не заменяны. а на счет шима не чем менять живу в дыре заказ на шим выполнят благо если через месяц , вот испрашивал аналог
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5210
Morlock

Сообщение #4 от 22/12/2011 17:47 цитата

Цитата:
Вместо FAN7601 установил KA3842B (бп спутникового ресивера).

1) Перерезать дорожку от +300В на 1н-ку FAN!!!

2) Ножки 1,2,4,5,6,7,8 м/с КА3842В запаивать прямо на место FAN7601.Ножку 3 отогнуть.
3) Резистор от датчика тока ключа (с истока): поднять с платы вывод идущий на 2 -ю ножку и переносится на 3 н-ку 3842. Параллельно 3-й н-ке на землю запаять кондер 1000пф.
4) Между 1-ой и 2-ой ножкой запаять R=330 Ом, С=390 пф.(параллельно)
5) Через дополнительный рез-р МЛТ -2 Вт 150 кОМ подать от +300 В на 7-ю н-ку КА3842В.
6) Переделка работает устойчиво при наличии нагрузочного резистора (в ресивере установлен с завода) в той цепи выходного напряжения БП, с которой работает оптронная развязка).

подмигивание

ДОБАВЛЕНО 22/12/2011 16:51

kartahevsn писал:
у меня прибор хороший для проверки емкостей 1т отдал занего. емкости почти в норме что остались не заменяны

Мне всегда не нравился такой подход!
Если есть малейшее подозрение (а оно всегда есть) - выкашиваю емкостя в БП, а потом спрашиваю как зовут. смех
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #5 от 22/12/2011 18:28 цитата

kartahevsn писал:
Что я ещё забыл проверить?Прошу помощи,по жк очень мало опыта.

Резисторы, диоды.
kartahevsn
Новичок
Сообщения: 21

Сообщение #6 от 22/12/2011 18:32 цитата

Gamov писал:
Цитата:
Вместо FAN7601 установил KA3842B (бп спутникового ресивера).

1) Перерезать дорожку от +300В на 1н-ку FAN!!!

2) Ножки 1,2,4,5,6,7,8 м/с КА3842В запаивать прямо на место FAN7601.Ножку 3 отогнуть.
3) Резистор от датчика тока ключа (с истока): поднять с платы вывод идущий на 2 -ю ножку и переносится на 3 н-ку 3842. Параллельно 3-й н-ке на землю запаять кондер 1000пф.
4) Между 1-ой и 2-ой ножкой запаять R=330 Ом, С=390 пф.(параллельно)
5) Через дополнительный рез-р МЛТ -2 Вт 150 кОМ подать от +300 В на 7-ю н-ку КА3842В.
6) Переделка работает устойчиво при наличии нагрузочного резистора (в ресивере установлен с завода) в той цепи выходного напряжения БП, с которой работает оптронная развязка).

подмигивание

ДОБАВЛЕНО 22/12/2011 16:51

kartahevsn писал:
у меня прибор хороший для проверки емкостей 1т отдал занего. емкости почти в норме что остались не заменяны

Мне всегда не нравился такой подход!
Если есть малейшее подозрение (а оно всегда есть) - выкашиваю емкостя в БП, а потом спрашиваю как зовут. смех
конечно полностью согласен с кондерами, ну а на счет шима 3842 видел кажется как то гемор по моему еще его найти надо а потом спериментировать
sattel
Завсегдатай
Сообщения: 536
sattel

Сообщение #7 от 22/12/2011 19:04 цитата

А резисторы высокоомные, проверяли?
kartahevsn
Новичок
Сообщения: 21

Сообщение #8 от 22/12/2011 19:16 цитата

нет пока ,проверю

ДОБАВЛЕНО 22/12/2011 20:17

диоды проверял . может инвертор откинуть?
sattel
Завсегдатай
Сообщения: 536
sattel

Сообщение #9 от 22/12/2011 19:28 цитата

Я обычно включаю блок отдельно ,нагрузив его обычной лампочкой на 24 в,а в первичку ставлю 60-75W на 220 в.
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5210
Morlock

Сообщение #10 от 22/12/2011 20:01 цитата

Вы уж меня извините, но если БП нормально сделан, он и без нагрузки будет жить. А если нет, то и с нагрузкой вышибет.
Что касаемо ШИМа, то надыть проверить - приходит ли на него питание. И какова его величина. А питание это (для старта) берётся с сетевой банки через высокоомный резистор - 100-470кОм (в зависимости от схемы). Так вот - надо проверить прохождение.
Есть сомнения - отпаять ножку микросхемы и проверить прохождение напруги вхолостую. Только не забывать что попрёт амплитуда, посему выпаять ёмкость чтобы не подуло.
sheva0000
Передовик
Сообщения: 1295
sheva0000

Сообщение #11 от 22/12/2011 22:16 цитата

Как по мне, так на много проще накинуть другую Шимку типа DM0465.Недавно делал 2 шт лыжных 19 или 20 моника, там стояло "шото" 0006, даже полевик был целый, так минут за 10 там уже стояла ДМ0шка с монитора самсунг... правда оптопару пришлось поднять с платы.
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5210
Morlock

Сообщение #12 от 23/12/2011 00:35 цитата

И это проще? смех
Переделать почти всю обвязку? Зачем этот гемор?
sheva0000
Передовик
Сообщения: 1295
sheva0000

Сообщение #13 от 23/12/2011 00:54 цитата

Ничего там не нужно переделывать, выпаивает шим и транзистор, на место транзистора ставим новую шим. и прокидываем 3 проводка в дырдочки старой микросхемы.
После переделки получаем БП с защитой от КЗ, по току, от перегрева...
kartahevsn
Новичок
Сообщения: 21

Сообщение #14 от 23/12/2011 13:44 цитата

вот если честно опытами вообще раньше тем более с импульсными бп не занимался . несколько раз просто ремонтировал по найденым советам . и куда чего надо цеплять ну тёмный лес. я вообще то схему прикрепил парни вы хоть пожалуйста поконкретней (опыта мало у меня уж простите новичка)

ДОБАВЛЕНО 23/12/2011 15:12

все сопротивления проверил в норме R111 вместо 4,7 ома около 7ом мне кажется не смертельно. напряжения на шим 0,5вольта всего лишь
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5210
Morlock

Сообщение #15 от 23/12/2011 16:32 цитата

kartahevsn писал:
все сопротивления проверил в норме R111 вместо 4,7 ома около 7ом мне кажется не смертельно. напряжения на шим 0,5вольта всего лишь

Ты издеваешься? +/- километр это для тебя нормально? Ты по полоскам что определять не умеешь?
4,7 Ом это желтый, фиолетовый, золотистый, дальше идёт полоска %.
~7 Ом это синий, серый, золотистый, %.
Если на ноге ШИМа 0,5в - во первых на какой ноге, а во вторых ты чё его до сих пор не выпаял? А то будешь месяц ремонтировать как тот модер Вася с монитора.

Хлопцы - размазывать на 10 страниц ремонт одного БП монитора - это признак отсутствия знаний.
Поэтому не допускайте о себе плохого мнения.

ДОБАВЛЕНО 23/12/2011 15:40

На первой ноге сколько??? На 7й ноге ничего и не должно быть пока БП не стартанёт.
R109 как поживает?
Изначально R105 был сгоревший?
R108, R107, R117, R118 проверить обязательно.
ketle
Завсегдатай
Сообщения: 349
ketle

Сообщение #16 от 23/12/2011 17:29 цитата

а нет варианта вообще его от другого(внешнего) БП запитать, не забыть хотяб про предохранители подмигивание, может там не ток БП виноват, ну это так для начала
по поводу инвертера, что он есть что его нет это никак не влияет(НЕ ДОЛЖНО), т.к. в дежурном режиме он отключается, а мон в общем-то пашет.
kartahevsn
Новичок
Сообщения: 21

Сообщение #17 от 23/12/2011 19:00 цитата

R109= 0,5OM так и есть я перепутал , изначально R105 не был сгоревший и вообще у меня плата не соответствует некоторые компоненты как посхеме например вместо Q101 7N60B у меня впаян был 8N60C подозреваю сопроты подобраны под этот транзистор а не тот что в схеме и яего вставил т.к того не было в наличии. R107=814K на схеме 820к, R108=45,9K на схеме 47к, R117=239K вместо 240к, R118=239K вместо 240к.

ДОБАВЛЕНО 23/12/2011 20:03

и на 7 ноге (VCC) 0,5V

ДОБАВЛЕНО 23/12/2011 20:06

А на 1 ноге скоко должно быть вообще? щас всё разобрал , завтра соберу и замерю сколько есть. у нас уже ночь
kartahevsn
Новичок
Сообщения: 21

Сообщение #18 от 23/12/2011 19:31 цитата

Господин GAMOV если не подключать лампы монитора и разъемы на плату видео - плата бп с инвертором не сгорает? а то замучился тыркать разъемы чтоб мерять. и что с резисторами R109, R105 ставить как посхеме а не как с завода?R105=90om вместо 47
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #19 от 23/12/2011 19:47 цитата

Интересно какие полоски на R105? Что уже нашлась FA7601?
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5210
Morlock

Сообщение #20 от 24/12/2011 11:03 цитата

kartahevsn писал:
Господин Gamov если не подключать лампы монитора и разъемы на плату видео - плата бп с инвертором не сгорает? а то замучился тыркать разъемы чтоб мерять. и что с резисторами R109, R105 ставить как посхеме а не как с завода?R105=90om вместо 47

Если не долговременно, то не пробьёт. Но для экспериментов проще поднять предохранитель по 12-14в на полевики.
По поводу R105 - я редко когда встречал сопротивление более 22Ом. В частности 90Ом никогда. Хотя могут быть разные схемы. подмигивание

ДОБАВЛЕНО 24/12/2011 10:03

TE писал:
Интересно какие полоски на R105? Что уже нашлась FA7601?

Кстати тоже интересно.

ДОБАВЛЕНО 24/12/2011 10:09

kartahevsn писал:
R109= 0,5OM так и есть я перепутал , изначально R105 не был сгоревший и вообще у меня плата не соответствует некоторые компоненты как посхеме например вместо Q101 7N60B у меня впаян был 8N60C подозреваю сопроты подобраны под этот транзистор а не тот что в схеме и яего вставил т.к того не было в наличии. R107=814K на схеме 820к, R108=45,9K на схеме 47к, R117=239K вместо 240к, R118=239K вместо 240к.

и на 7 ноге (VCC) 0,5V


А на 1 ноге скоко должно быть вообще? щас всё разобрал , завтра соберу и замерю сколько есть. у нас уже ночь

А сколько на 1й ноге есть? А то ты только спрашиваешь, а результатов измерений никаких.
По всем признакам ШИМ сдох.
Если резисторы ты замерял (а не прочитал на корпусе) и получились такие сопротивления, то это нормально.
Меняй шим и не заморачивайся про подбор параметров под полевик. Они отличаются только током.
Короче - меняй ШИМ, замой там всё хорошо, включай - узри что всё работает, и отметь тему "Решено".
