Помогите определить микросхему контроллера ЦАПы

  Список форумов » Музыкальные центры и усилители

Следующая тема · Предыдущая тема
АвторСообщение
goosespb
Новичок
Сообщения: 16

Сообщение #1 от 20/11/2013 15:33 цитата

Приветствую

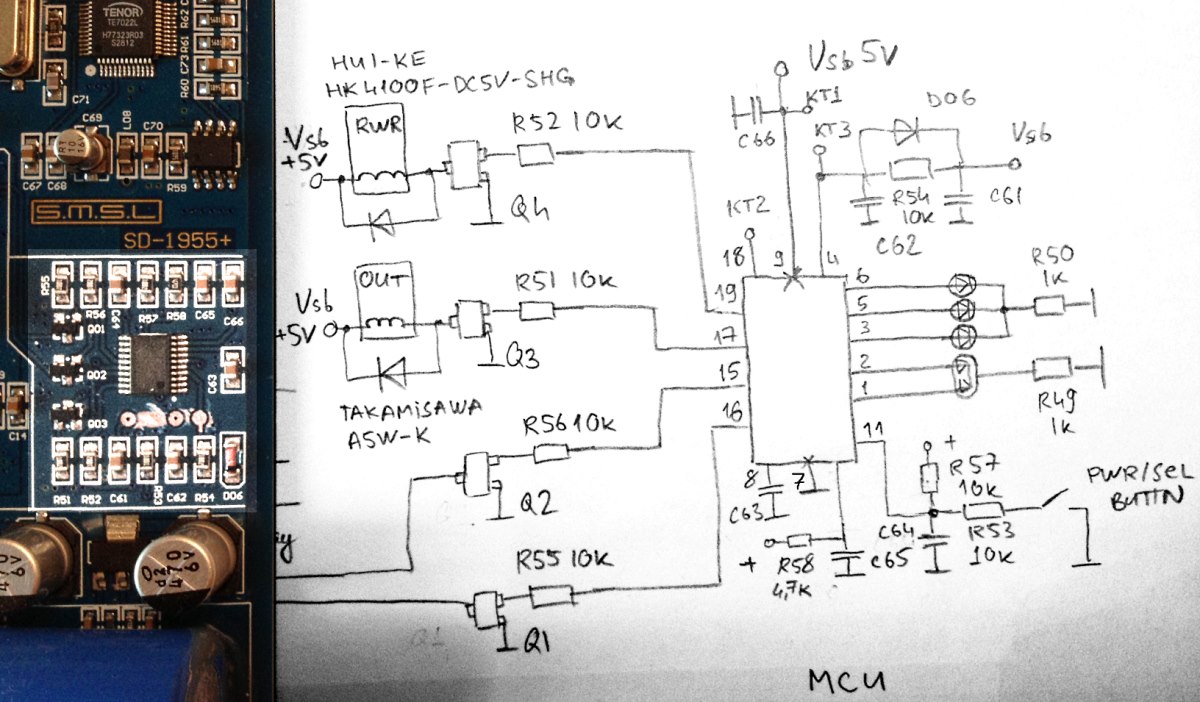

Есть ЦАП, SMSL AD9155+, китай, но не суть, т.к. неизвестный особо. В нём есть некий контроллер, тупо переключающий входы, включающий питание всего устройства через реле и задерживающий подачу сигнала на выход через реле. Всё работает, но для составления схемы устройства хочется понимать что это вообще такое: хитрая логика, что то AVR подобное, CPLD или что вообще.

Характеристики:
- 20 выводов SOIC шаг 0.65
- питание +5V DC заводится на ноги 7 и 9
- кварца или RC цепи генератора не обнаружено
- на 4 ногу вроде как reset чтоли
- по выводам везде статичные цифровые TTL сигналы

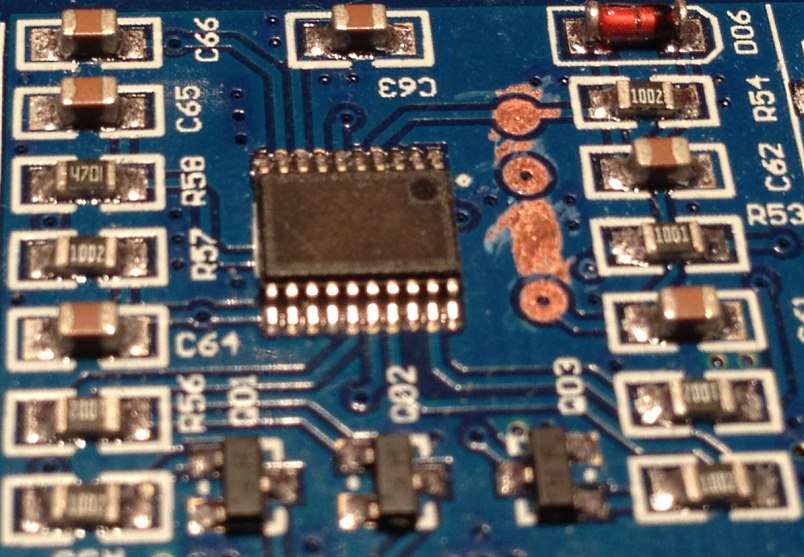

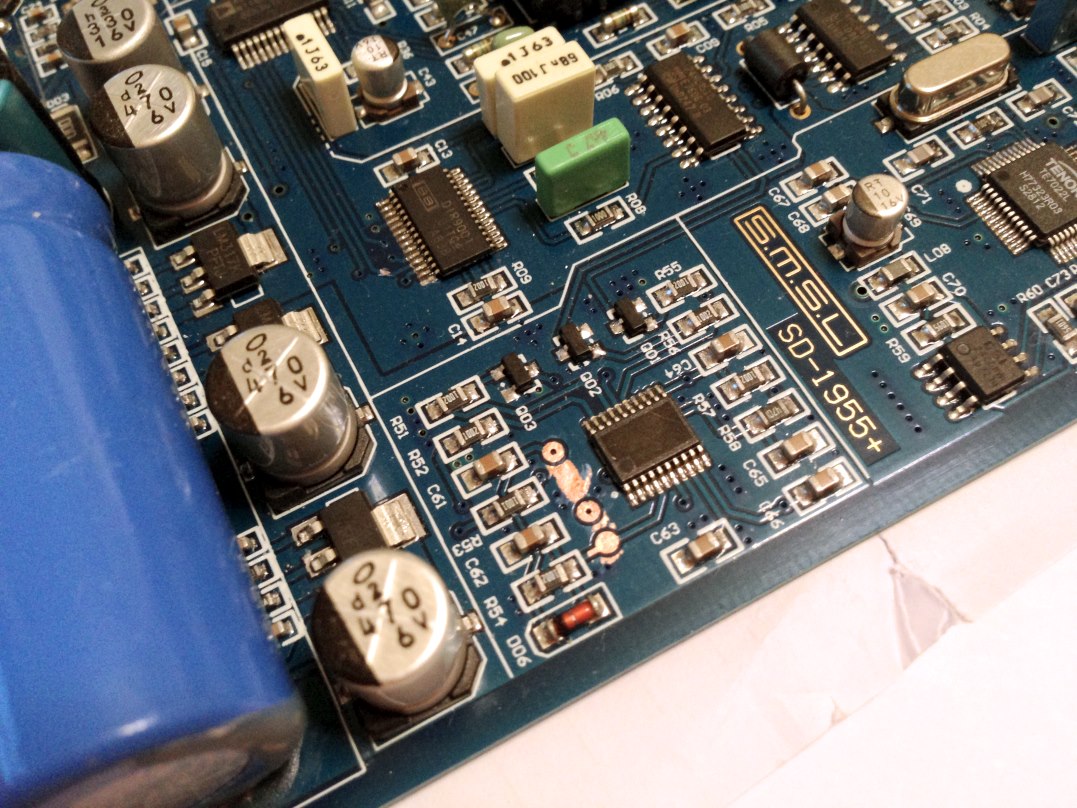

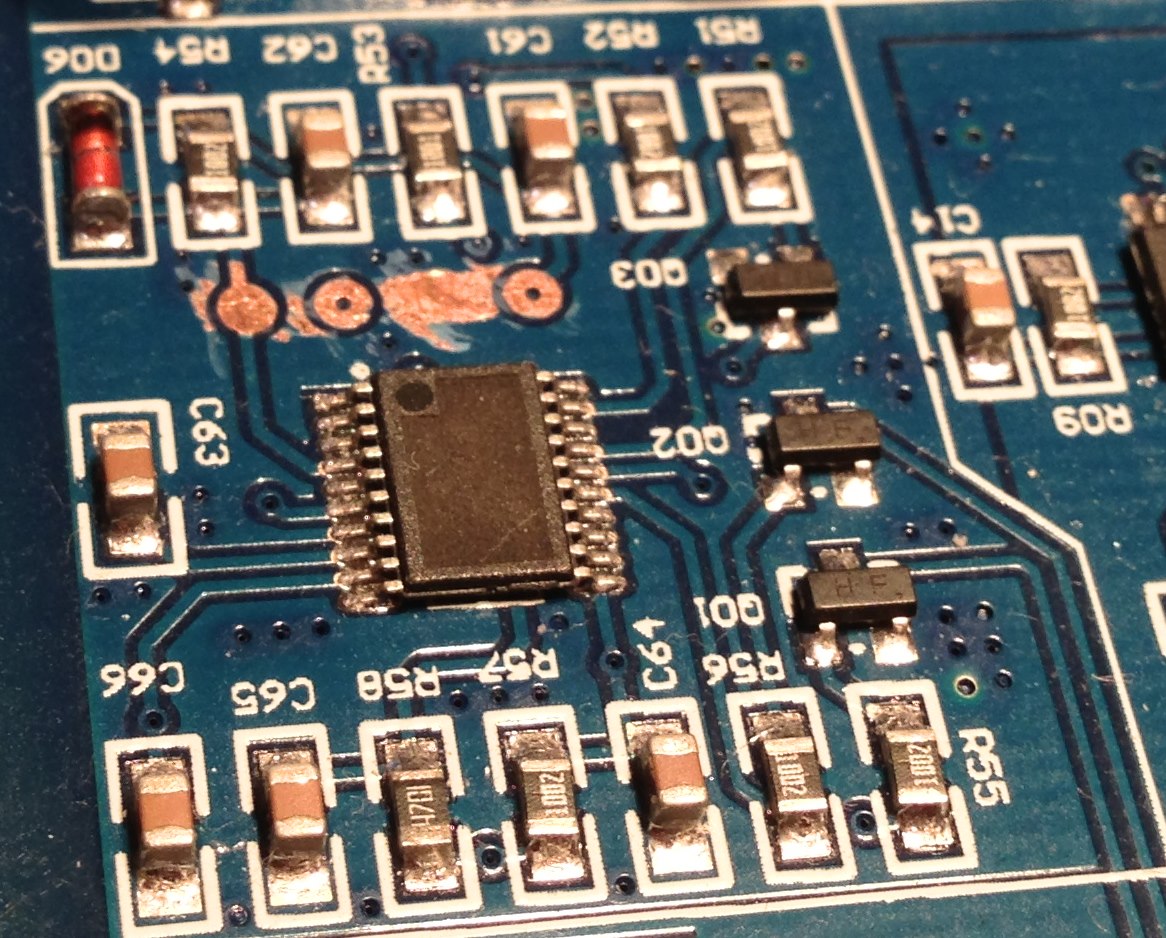

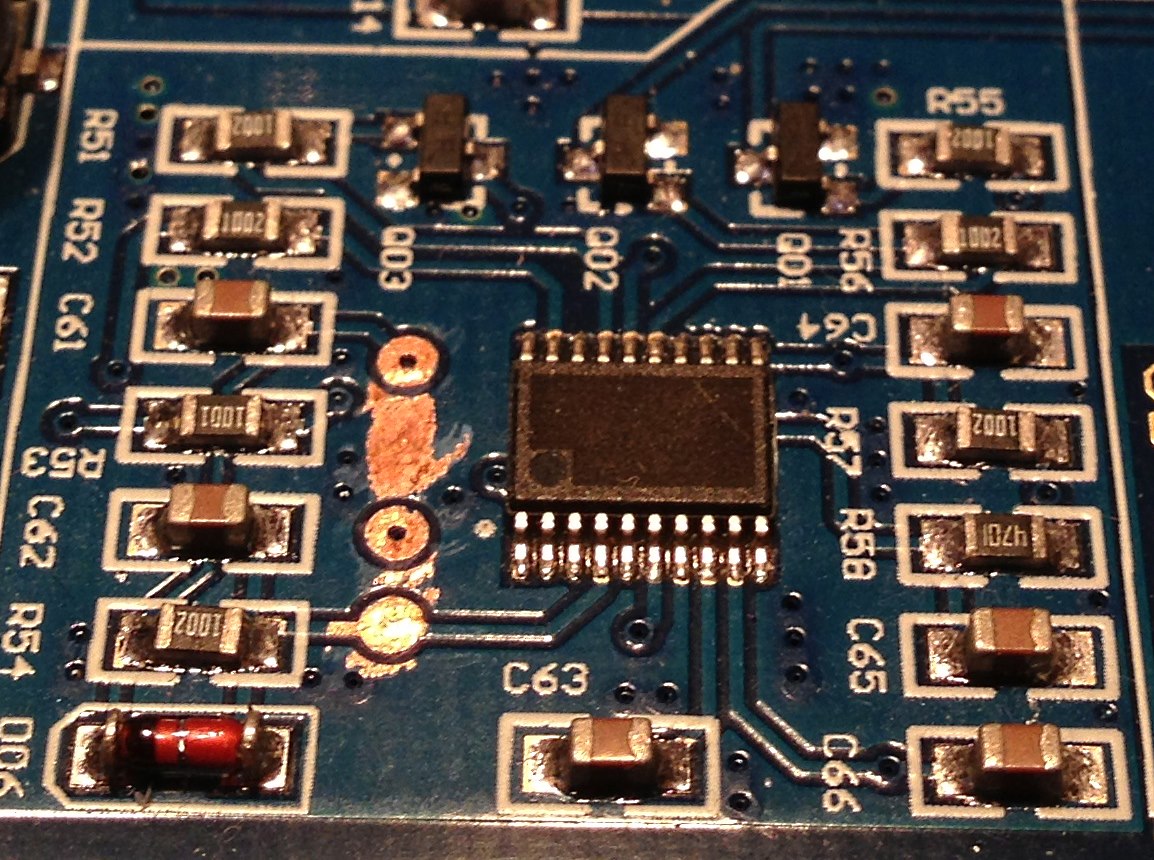

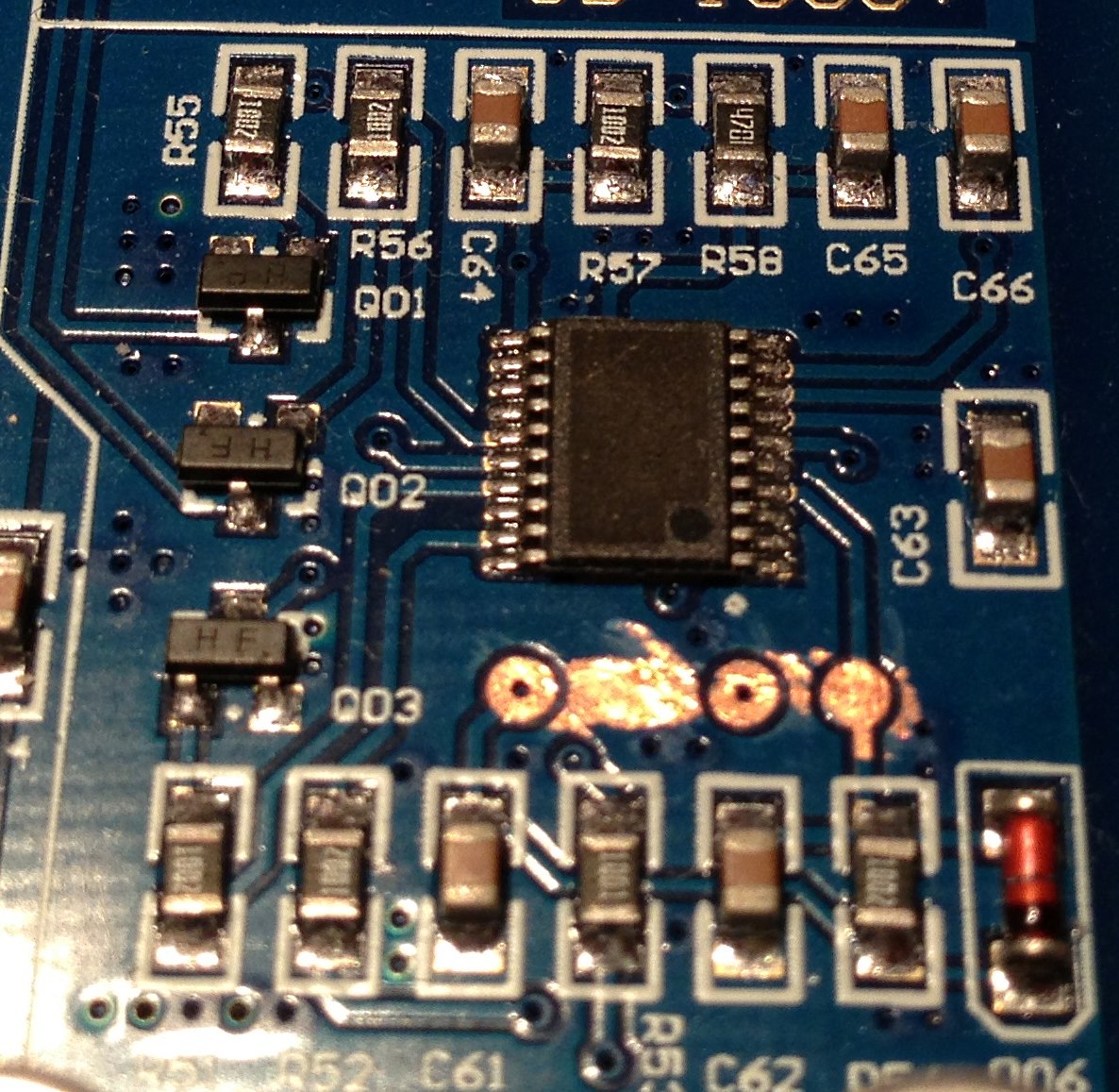

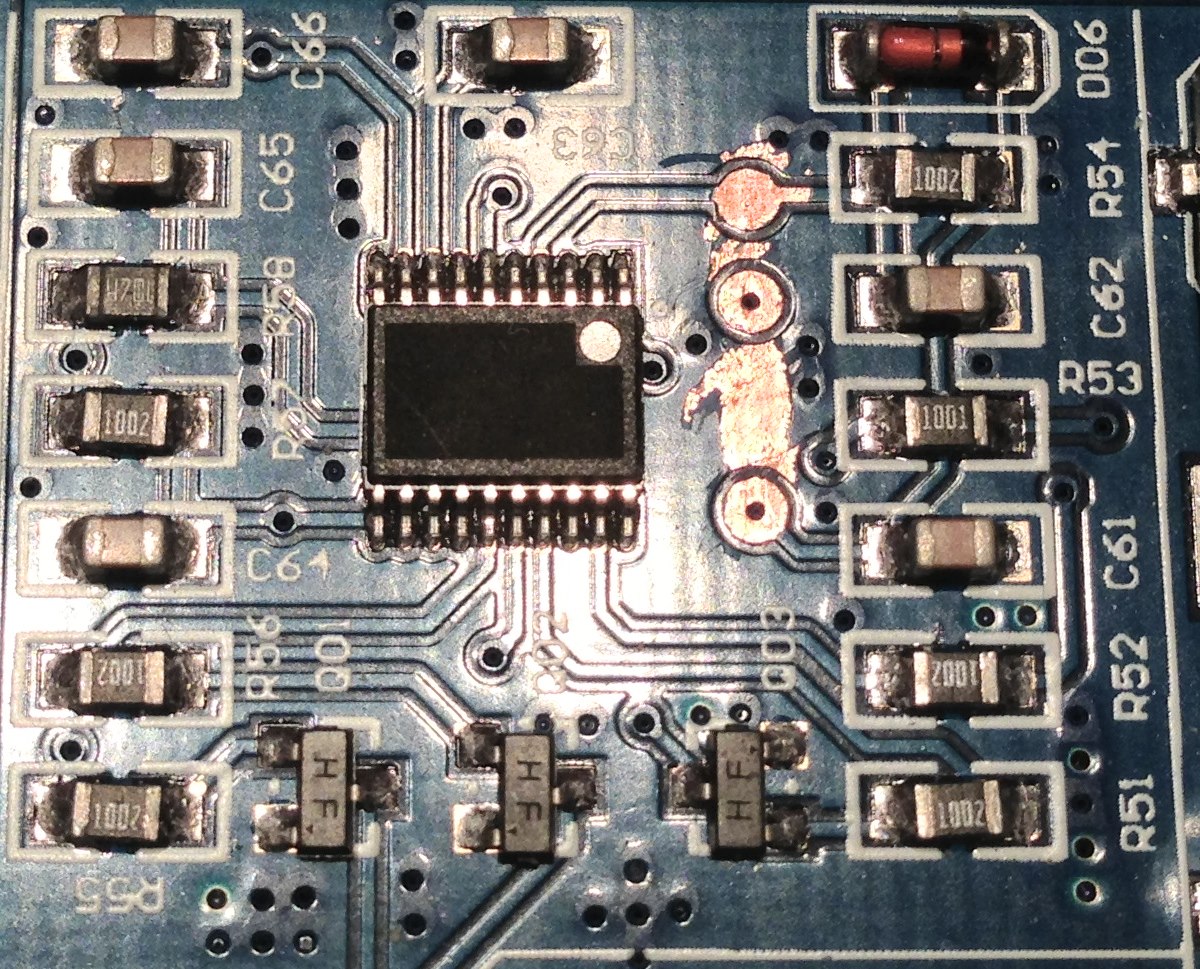

фотки прикладываю

спасибо

 Описание:
вид сбоку
 Размер файла:  231.81 КБ
 Просмотрено:  139 раз(а)



 Описание:
 Размер файла:  281.12 КБ
 Просмотрено:  126 раз(а)



 Описание:
 Размер файла:  281.49 КБ
 Просмотрено:  146 раз(а)



 Описание:
 Размер файла:  337.04 КБ
 Просмотрено:  134 раз(а)



 Описание:
 Размер файла:  397.81 КБ
 Просмотрено:  135 раз(а)



  smsl1955+_MCU_1.JPG  171.56 КБ  Скачано: 163 раз(а)
  image3.jpeg  121.88 КБ  Скачано: 123 раз(а)
II3II
Завсегдатай
Сообщения: 916
II3II

Сообщение #2 от 20/11/2013 16:12 цитата

На ней вроде надпись какая-то просматривается?
n max
Модератор
<B>Модератор</B>
Сообщения: 12749

Сообщение #3 от 20/11/2013 16:41 цитата

сфотать искомое крупным планом в анфас и профиль далее подумаем
goosespb
Новичок
Сообщения: 16

Сообщение #4 от 20/11/2013 16:54 цитата

--На ней вроде надпись какая-то просматривается?
Всё стравлено!
Это же китайский "хаенд", у них там "ноухау" :-)
Ещё dc/dc конвертор на переключаемых конденсаторах, тоже стравили.

--сфотать искомое крупным планом в анфас и профиль далее подумаем
Фоток завтра ещё наделаю. К сожалению макро объектива нет.
Ещё раз уточню схему, но вроде всё верно.
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #5 от 20/11/2013 17:41 цитата

Я бы PIC контроллеры попримерял.
goosespb
Новичок
Сообщения: 16

Сообщение #6 от 20/11/2013 19:05 цитата

--Я бы PIC контроллеры попримерял.

неужто у ПИК-ов можно назначать ноги питания?
пойду ещё раз посмотрю, не облажался ли я с 7й и 9й ногой питания
n max
Модератор
<B>Модератор</B>
Сообщения: 12749

Сообщение #7 от 20/11/2013 22:25 цитата

Да врят ли это контроллер,да и какой смысл с него маркировку стирать поставил бит защиты и никто не скоммуниздит творение-вот обычную микру обычно китайцы затирают.Да и правее по картинке уже стоит проц зачем рядом ещё один ставить-сейчас сопроцессоры не требуются
goosespb
Новичок
Сообщения: 16

Сообщение #8 от 21/11/2013 15:59 цитата

Добавил фоток в исходный

--да врят ли это контроллер
Если это логика, почему питание так подаётся? Логика там рядом, переключатель на 4 позиции 74HC153, но т.к. входов всего три, то этот контроллер формирует только три положения, транзюки там на плате. Ещё один выход - реле на общее питание всего. Ещё выход - включение реле спустя 0.5 сек после основного реле.Сверху там не проц, а USB Audio.
