Схема NEXON HT-6001(Домашний кинотеатр 5.1)

  Список форумов » Музыкальные центры и усилители

Следующая тема · Предыдущая тема
АвторСообщение
FYSR
Бывалый
Сообщения: 37

Сообщение #1 от 01/12/2019 00:26 цитата

Привет всем. Помогите с опознанием микрухи. Произошло перенапряжение сети. И в архивах здесь искал и на просторах такого не нашёл.

ДОБАВЛЕНО 30/11/2019 23:29 PM

Шасси ML-2080-1. БП и усилитель на одном шасси. Разлетелась микросхема 11 pin.
FYSR
Бывалый
Сообщения: 37

Сообщение #2 от 01/12/2019 11:14 цитата

Nexon HT-6001

ДОБАВЛЕНО 01/12/2019 10:25 AM

Здесь была микросхема.

ДОБАВЛЕНО 01/12/2019 10:26 AM

11 ножек.

ДОБАВЛЕНО 01/12/2019 10:27 AM

Что самое печальное, даже фото такого усилителя трудно найти на просторах интернета.

 Описание:
 Размер файла:  274.2 КБ
 Просмотрено:  143 раз(а)



 Описание:
 Размер файла:  416.78 КБ
 Просмотрено:  130 раз(а)



 Описание:
 Размер файла:  335.62 КБ
 Просмотрено:  135 раз(а)



foxter-x
Передовик
Сообщения: 1503

Сообщение #3 от 01/12/2019 11:42 цитата

FYSR, возьми и прикинь УНЧ на 11 выводов. Например TDA2009.
FYSR
Бывалый
Сообщения: 37

Сообщение #4 от 01/12/2019 12:38 цитата

Спасибо. Попробую. Я так понимаю это усилитель сабвуфера? Потому как есть 5 микрух на каждые каналы TDA2030A?
foxter-x
Передовик
Сообщения: 1503

Сообщение #5 от 01/12/2019 12:46 цитата

FYSR, вам виднее, у вас аппарат. Просто предположил, что это может быть. А дальше голову включаем и вперед.
FYSR
Бывалый
Сообщения: 37

Сообщение #6 от 01/12/2019 12:55 цитата

Конечно, я с вами полностью согласен! Только этих УНЧ херова туча... недовольство, огорчение Примерять месяц буду. Повезло же с такой штукой неопознаной нигде. Пошёл рыться дальше. Очень взываю к вашей помощи. Хоть пните в какую-то сторону похожего усилителя.
FYSR
Бывалый
Сообщения: 37

Сообщение #7 от 01/12/2019 13:36 цитата

В общем более-меннее похожи на TDA7265, TDA7269. Буду пробовать.
foxter-x
Передовик
Сообщения: 1503

Сообщение #8 от 01/12/2019 14:23 цитата

FYSR, ну вот и прошло всего полчаса улыбка .
FYSR
Бывалый
Сообщения: 37

Сообщение #9 от 01/12/2019 15:16 цитата

:D Ржака только что произошла. Супруга невзначай увидела фото шасси и спрашивает, и "где это без тебя употребляют?". Я в недоумении, спрашиваю, "ты о чём!?". Она "так банок с пивом на столе сколько стоит!".

ДОБАВЛЕНО 01/12/2019 14:18 PM

:)

 Описание:
 Размер файла:  419.22 КБ
 Просмотрено:  134 раз(а)



birluk
Передовик
Сообщения: 1987
birluk

Сообщение #10 от 01/12/2019 21:29 цитата

FYSR писал:
Только этих УНЧ херова туча... недовольство, огорчение Примерять месяц буду
разрисовать монтаж(схему подключения) и глянуть даташиты.
FYSR
Бывалый
Сообщения: 37

Сообщение #11 от 03/12/2019 12:43 цитата

Добрый день. Из-за обстоятельств, раннее не было времени даташит приложить к монтажу. Но отделался великолепным счастливым случаем! Немножко лентяя включил улыбка и сегодня решил продолжить с отмывки микросхемы. Конечно совсем не надеялся на результат что-то увидеть. Минут 15 отирал закопченую поверхность СЕПТИЛ ПЛЮСОМ. И как же лентяй во-мне обрадовался, когда увидел половину знаков. Так что исходя из "раскопок" я был на правильном пути из двух кандидатов TDA 7265 и 7269. И исходя найденым остаткам надписей, ...265 безоговорочно нам повествует об результате опознания.
Всем спасибо учавствовавшим, за уделённое внимание. Модераторов хотелось бы попросить внести эту тему в архив, так как интернет совсем нулевой в плане информации об этой аппаратуре. Чуть позже выложу фото плат и перечень микросхем этой системы 5.1
FYSR
Бывалый
Сообщения: 37

Сообщение #12 от 03/12/2019 13:35 цитата

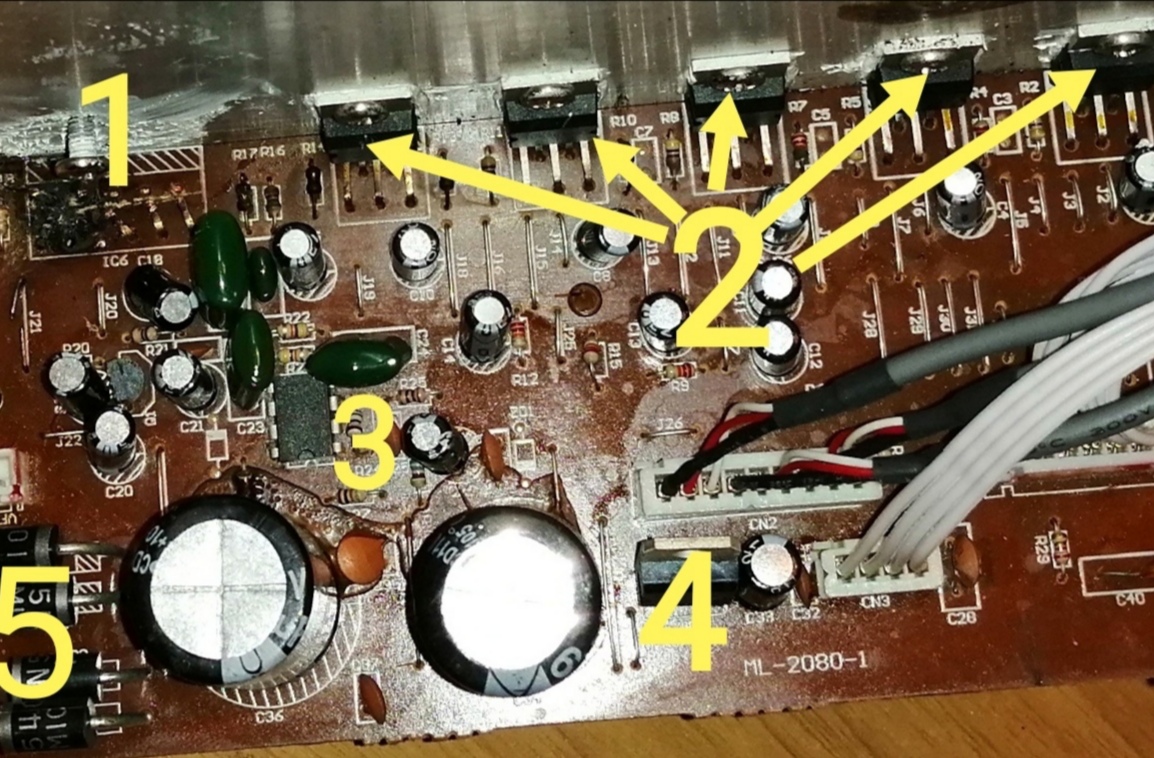

Надеюсь кому-то помогу.

1. TDA7265 (11PIN)
2. TDA2030A (5PIN)
3. 4558D (5L14W) (8PIN)
4. L7809CV (3PIN)
5. 1N5401

ДОБАВЛЕНО 03/12/2019 12:37 PM

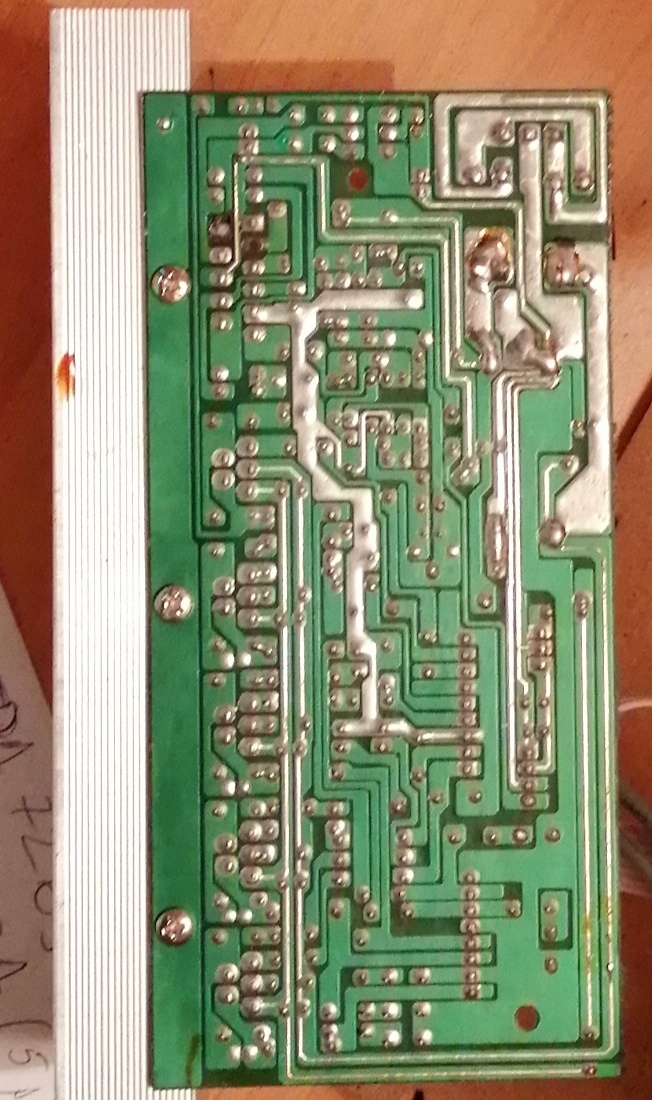

Вид обратной стороны. Качество фото конечно желает лучшего.

ДОБАВЛЕНО 03/12/2019 12:58 PM

Вторая плата. Шасси ML-2008-3.

1. CD4053BE (5CD31KK) (16PIN)
2. L7805CV (3PIN)

ДОБАВЛЕНО 03/12/2019 13:00 PM

Всё. Я закончил. Всего хорошего, ВСЕМ!
