плеер SONY NWZ-S615F

   Список форумов » Портативная аудиотехника

Следующая тема · Предыдущая тема
АвторСообщение
R.Oleg
Заглянувший
Сообщения: 8




23/01/2010 14:34 цитата

помогите найти схему распайки кабеля для этого плеера....
Strike
Модератор
<B>Модератор</B>
Сообщения: 3811

Strike


23/01/2010 15:18 цитата

В комлекте должен быть кабель, точно не смотрел но думаю стандартный mini-USB, распиновака - стандартная..
http://www.4pda-service.ru/repair-myself/pinouts/sync-miniusb-4pin/
Собирать нет смысла.
По разъему можно определить.
R.Oleg
Заглянувший
Сообщения: 8




23/01/2010 18:26 цитата

не совсем обычная. юсб который в комп на разем который в плеер(вроде 24 контакта).
может у кого есть такой плеер просьба прозвонить делов то на 5 минут.... смущен
Umkalab
Участник
Сообщения: 120

Umkalab


25/01/2010 17:57 цитата

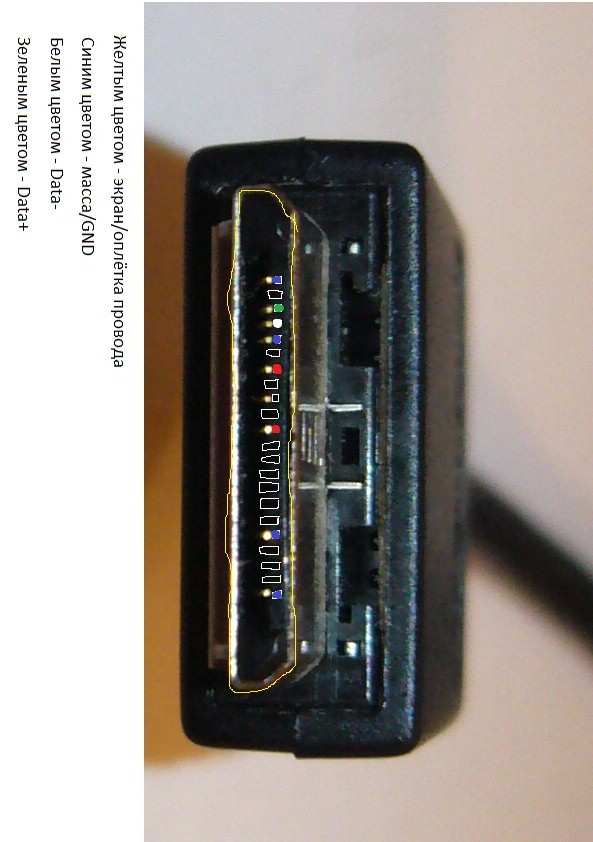

Лови

  Безымянный.jpg  114.13 КБ  Скачано: 2179 раз(а)

Strike
Модератор
<B>Модератор</B>
Сообщения: 3811

Strike


25/01/2010 22:12 цитата

Umkalab, А разве нет вывода +5в с USB на разъем?
По идее "проигрыватель" должен опознать подключение к компу.
Постоянно держать шину на опросе нерационально..
В некоторых алгоритм проходит так.
С усб приходит 5 в, срабатывает внутренний триггер, происходит опрос-ответ.
И в этот момент флешка переключается на внешнее питание, если с аккумуляторами то и заряд с него...
Если без акк, то всеравно питание должно идти, для сохранения функции "носителя"..
Umkalab
Участник
Сообщения: 120

Umkalab


26/01/2010 07:25 цитата

О мля, точно... Красный провод забыл дописать... 1000 извинений, красными точками по распиновке это +5вольт
R.Oleg
Заглянувший
Сообщения: 8




27/01/2010 19:07 цитата

такс ребята я все понимаю а мона как то описать какой к какому на юзби паять, просто путем прозвонки, я в принципе паяльник в руках держу уверенно но во по картинке понять немогу... если нетрубно распишите какой с каким паралельно и на какой припаять на выход юзб разьема... у него всего то 5 корпус и 4 контакта, если что нетак написал сори....
Umkalab
Участник
Сообщения: 120

Umkalab


28/01/2010 03:59 цитата

Ну блин сама наглость.... Там провода по цветам идут. Pinouts.ru поможет тебе.
R.Oleg
Заглянувший
Сообщения: 8




28/01/2010 17:42 цитата

сори но почему сразу наглость,
пошол читать по ссылке
