AEG L16820 не видит закрытый люк.

  Список форумов » Стиральные и посудомоечные машины
На страницу 1, 2, 3  След.
Следующая тема · Предыдущая тема
АвторСообщение
Chuzhoj
Участник
Сообщения: 173

Сообщение #1 от 11/11/2023 17:36 цитата

Всем доброго дня!
AEG L16820, плата-EWM300+, пришла с типовухой: сдох диод D16 и вздулись кондёры вторички. Всё заменил, напряжения идеальные, машина вкл., при запуске программ, замок срабатывает, но продолжает мигать индикатор кнопки "старт/стоп". В результате, показывает ошибку Е40 - типа, не закрыт люк. Замок работает как надо, силовое напряжение через него на плату приходит, но реле RL2, подающее напругу к исполнителям, не вкл. Линию наличия напряжения от замка проверил, на всякий случай, заменил U1 74HC14D, но ничего не изменилось. Реле включает цифровой транзистор QD3 с маркировкой W16. Сам транзистор включается непосредственно контроллером, 16-ая нога. Но сигнала на ней нет. В чём беда, не пойму. Похоже я чего-то не догоняю. Может подскажет кто, чего именно?
eskander
Завсегдатай
Сообщения: 948
eskander

Сообщение #2 от 11/11/2023 18:37 цитата

Е40 это понятно, а в тесте какую точно показывает из сороковой серии?
тю
Фанат форума
Сообщения: 5901
тю

Сообщение #3 от 11/11/2023 19:10 цитата

ооо самый Умный подлетел ..... смех
regiss
Злой
Сообщения: 5602
regiss

Сообщение #4 от 11/11/2023 19:54 цитата

Chuzhoj писал:

реле RL2, подающее напругу к исполнителям, не вкл. Но сигнала на ней нет. В чём беда, не пойму.

Отстань от RL2!
Данное реле проц включит только при наличии сигналов о закрытии УБЛ и исправности симистора УБЛ.
Chuzhoj
Участник
Сообщения: 173

Сообщение #5 от 12/11/2023 13:29 цитата

regiss писал:
Chuzhoj писал:

реле RL2, подающее напругу к исполнителям, не вкл. Но сигнала на ней нет. В чём беда, не пойму.

Отстань от RL2!
Данное реле проц включит только при наличии сигналов о закрытии УБЛ и исправности симистора УБЛ.

Да я к нему особо и не приставал. Сигналы то, вроде как есть, чего он тормозит? RL2, я имею в виду.

ДОБАВЛЕНО 12/11/2023 14:31

eskander писал:
Е40 это понятно, а в тесте какую точно показывает из сороковой серии?

Я в тест войти не могу, сразу Е40.
eskander
Завсегдатай
Сообщения: 948
eskander

Сообщение #6 от 12/11/2023 15:38 цитата

тю писал:
ооо самый Умный подлетел ..... смех
Чем слюнями брызгать, возьми и подскажи человеку!!! Слабо??? Только во всех темах!!! стопудово
тю
Фанат форума
Сообщения: 5901
тю

Сообщение #7 от 12/11/2023 16:33 цитата

это КЛИЕНТ !!!
а не ...
Chuzhoj
Участник
Сообщения: 173

Сообщение #8 от 12/11/2023 21:19 цитата

На столе, тоже не захотела включать релюху. Заменил от балды сухарик в линии контроля напруги от замка, проверил осликом импульсы. Всё вроде красиво, и действительно стала включать релюху. Ставлю в СМА, опять Е40, релюха не вкл. Кладу на стол плату - включается. Чо за хрень?

ДОБАВЛЕНО 12/11/2023 22:25

Ну закройся, блин, если чо не так, выплюнь ошибку и будем дальше смотреть что делать. Нет же, сволочь, никак не хочет показывать, что она закрыта, хотя "ключик" горит красным, "старт-стоп" мигает. Буду раскидывать всю машину и искать, что ей мешает жить. Дурь конечно полная, но что ещё делать, не знаю.
Короче, кругом засада. Но если учесть, релюха подаёт напругу на линию ТЕНа, а там беда, то очень даже может быть... Но всё равно странно, никогда с таким не сталкивался. Век живи-век учись, а дураком помрёшь....


ДОБАВЛЕНО 12/11/2023 22:35

тю писал:
это КЛИЕНТ !!!
а не ...

Я гляжу сообщений у Вас много, наверное все по делу? Или главное черкнуть чо-нить?
Chuzhoj
Участник
Сообщения: 173

Сообщение #9 от 13/11/2023 17:16 цитата

Всем ещё раз доброго дня!
ТЭН оказался без утечек, а вот инвертор.... Даже не знаю чего говорить...
аliеn
Передовик
Сообщения: 2537
аliеn

Сообщение #10 от 13/11/2023 17:20 цитата

Chuzhoj писал:
...Даже не знаю чего говорить...

Без адвоката ничего не говори!!!
Chuzhoj
Участник
Сообщения: 173

Сообщение #11 от 13/11/2023 17:31 цитата

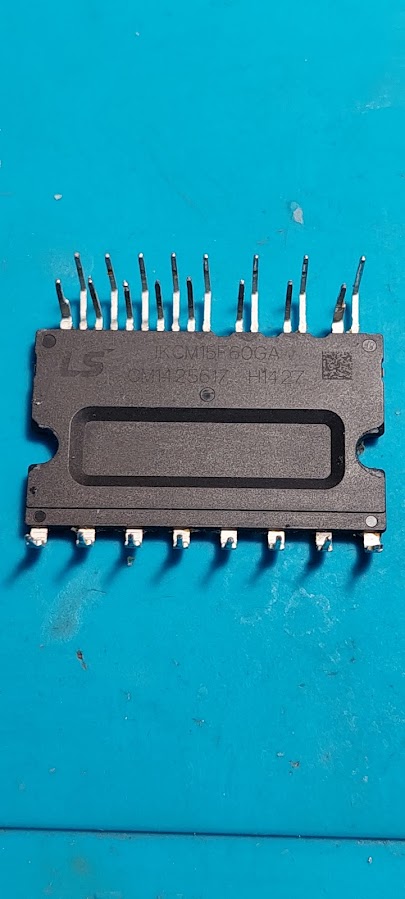

Короче, смотрите сами...

Invertor 2.jpg
 Описание:
 Размер файла:  311.4 КБ
 Просмотрено:  34 раз(а)

Invertor 2.jpg


аliеn
Передовик
Сообщения: 2537
аliеn

Сообщение #12 от 13/11/2023 17:39 цитата

Chuzhoj писал:
Короче, смотрите сами...

...весомая улика... года три дадут хммм...
regiss
Злой
Сообщения: 5602
regiss

Сообщение #13 от 13/11/2023 17:58 цитата

Chuzhoj писал:
Короче, смотрите сами...


Ну и как эти подгнившие переходы в инверторе могут ИСКАЖАТЬ сигналы по линиям DOOR_CLOSE и DOOR_TY_S в силовом модуле, что проц вываливается в ошибку 40-ой группы???
Хочу фото осциллограмм данных линий, на пинах 49 и 51 проца AZ60A, при подключенном и не подключенном инверторе. Пока не увижу - не поверю!

Кстати, до сих пор аудитория не ознакомлена с КОНКРЕТНЫМ кодом ошибки. Все ждут, ну когда же мастер нажмёт две кнопки на панели и сообщит нам код???
Chuzhoj
Участник
Сообщения: 173

Сообщение #14 от 14/11/2023 10:14 цитата

regiss писал:
Chuzhoj писал:
Короче, смотрите сами...


Ну и как эти подгнившие переходы в инверторе могут ИСКАЖАТЬ сигналы по линиям DOOR_CLOSE и DOOR_TY_S в силовом модуле, что проц вываливается в ошибку 40-ой группы???
Хочу фото осциллограмм данных линий, на пинах 49 и 51 проца AZ60A, при подключенном и не подключенном инверторе. Пока не увижу - не поверю!

Кстати, до сих пор аудитория не ознакомлена с КОНКРЕТНЫМ кодом ошибки. Все ждут, ну когда же мастер нажмёт две кнопки на панели и сообщит нам код???

Издеваешься? Ну не входит она в тест! Пишет сразу Е40 и жмите сколько хотите! Хоть приклейтесь к этим кнопкам.
Chuzhoj
Участник
Сообщения: 173

Сообщение #15 от 14/11/2023 14:05 цитата

Кстати, без инвертора замок вообще не будет срабатывать, и смотреть там будет совершенно нечего. По-крайней мере, на 49-ой ноге точно ничего не будет.
Chuzhoj
Участник
Сообщения: 173

Сообщение #16 от 14/11/2023 15:05 цитата

Это картинки с 49-ой и 51-ой лаки проца.

ДОБАВЛЕНО 14/11/2023 16:12

Что-то не так? Вроде как всё красиво. Причём, если включить машину с заблокированным включённым замком, релюха срабатывает, но тут же отпускает. А если включать с разблокированным замком, не сраб. вообще. Короче я в полных непонятках. Такое впечатление, что гдей-то какая-то ерунда, но где? И какая?

 Описание:
 Размер файла:  293.04 КБ
 Просмотрено:  11 раз(а)



 Описание:
 Размер файла:  289.02 КБ
 Просмотрено:  12 раз(а)



Chuzhoj
Участник
Сообщения: 173

Сообщение #17 от 15/11/2023 10:57 цитата

Всем доброго дня!
И всё-таки, я грешу на инвертор. Что-то у них с процом не срастается...
тю
Фанат форума
Сообщения: 5901
тю

Сообщение #18 от 15/11/2023 13:39 цитата

меняи.....
regiss
Злой
Сообщения: 5602
regiss

Сообщение #19 от 15/11/2023 16:18 цитата

Chuzhoj писал:
Кстати, без инвертора замок вообще не будет срабатывать, и смотреть там будет совершенно нечего. По-крайней мере, на 49-ой ноге точно ничего не будет.


Что то, товарищь, ты тут гонишь...
В платформе EWM3000NEW питание на инвертор подаётся с линии DOOR_CLOSE, т.е. пока не сработает УБЛ инвертор не запитан, соответственно ничего не может сообщить процу AZ60А по линии обмена данных.
аркаша-10
Передовик
Сообщения: 1246
аркаша-10

Сообщение #20 от 15/11/2023 17:53 цитата

браво! браво! браво! Браво regiss, Браво
