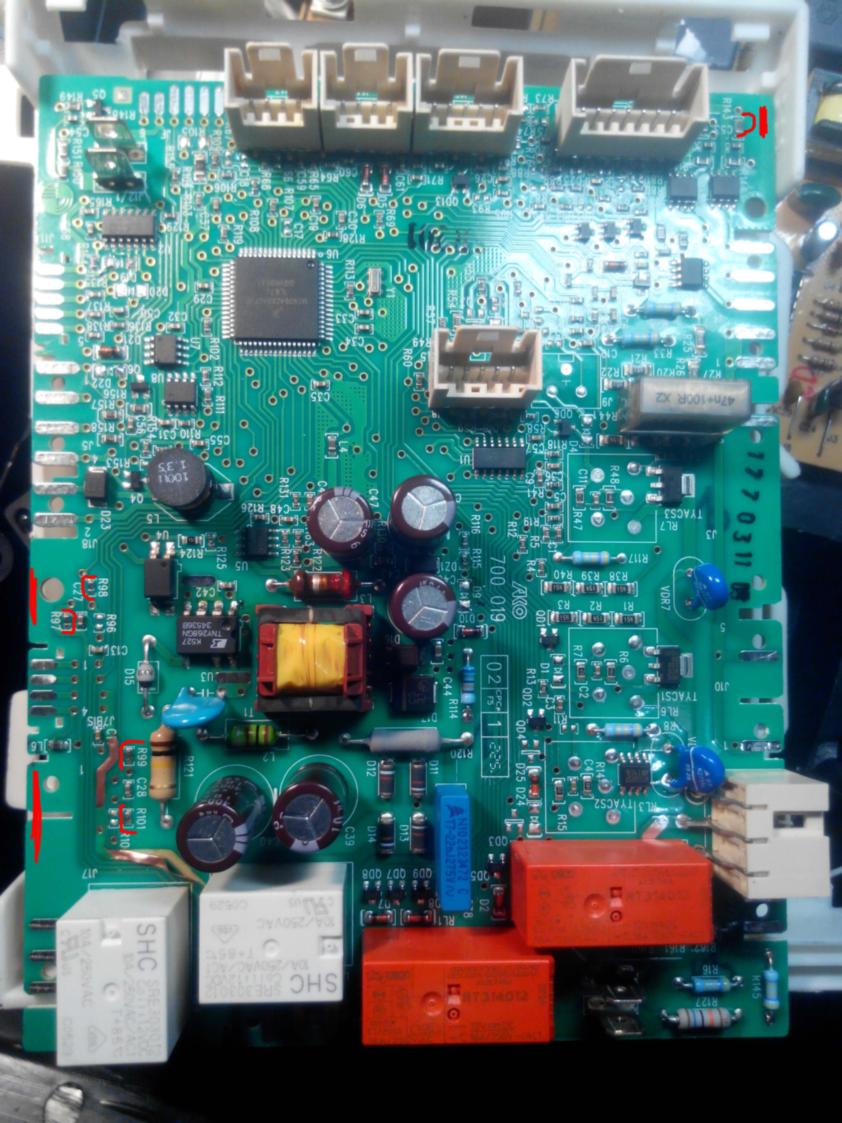

ESpec - мир электроники для профессионалов


CMA AEG L16820 номиналы резисторов

  Список форумов » Стиральные и посудомоечные машины

Следующая тема · Предыдущая тема
АвторСообщение
podelkin
Новичок
Сообщения: 14

Сообщение #1 от 17/12/2014 18:37 цитата

Добрый день!
Принесли блок управления от AEG L16820 (на плате написано Electrolux 0040_0015 C и AKO 700 019) арт. 1322621432 и попросили заменить сгоревшие детали. Не знаю что с ним произошло, но сгорело 4 дорожки 5 резисторов и 5 диодов. КЗ по питанию. Пока, без номиналов, дальше не смотрел. Помогите определить номиналы резисторов R97, R98, R99, R101, R143.
ФОТО:


PS Можно готовую плату по адекватной цене в Украине.
СПАСИБО!

  plata_AKO_700_019_1.jpg  149.32 КБ  Скачано: 322 раз(а)
Мастерюга
Передовик
Сообщения: 2031

Сообщение #2 от 17/12/2014 20:22 цитата

podelkin,
R97-34B, R98-102, R99-102, R101-34B, R143-221
для танкистов 34В = 2,21 кОм подмигивание
sashko65
Фанат форума
Сообщения: 14972

Сообщение #3 от 17/12/2014 21:07 цитата

podelkin Да без проблем, сколько шт.нужно ? У нас есть все подмигивание

ДОБАВЛЕНО 17/12/2014 22:09

И кто так носит, просто до боли знакомый почерк подмигивание
podelkin
Новичок
Сообщения: 14

Сообщение #4 от 17/12/2014 21:25 цитата

Спасибо! Тему пока не закрываю, т.к. могут возникнуть еще вопросы. Завтра пробегусь по поводу КЗ питания во вторичке.

От танкистов, отдельное СПАСИБО: 34В=221*10=2210 Ом (EIA-96) подмигивание
podelkin
Новичок
Сообщения: 14

Сообщение #5 от 22/12/2014 14:52 цитата

Еще раз спасибо, тему закрываю. К сгоревшему добавилось: R47, Q4, U1, D21, D9, D19-D22.. и главное - Mc908az60acfu, между Vdd и Vss (21-22, 45-44, 56-55) 7 Ом - печка.
Мастерюга
Передовик
Сообщения: 2031

Сообщение #6 от 22/12/2014 15:00 цитата

podelkin, поделись дампом для МС908
podelkin
Новичок
Сообщения: 14

Сообщение #7 от 22/12/2014 15:20 цитата

Мастерюга, а кто сказал, что я шил МС908? Стоимость человекочасов+деталей ≠ стоимости бу платы (Mc908az60acfu = 10$, а прошивка к ней???). Думают, что делать дальше.
Мастерюга
Передовик
Сообщения: 2031

Сообщение #8 от 22/12/2014 16:04 цитата

podelkin, а где принцип? где кураж?...бухгалтер ипт... надену валенки и красное пальто... неодобрение
podelkin
Новичок
Сообщения: 14

Сообщение #9 от 22/12/2014 16:27 цитата

Мастерюга, для куража, можно и самому сделать блок на какой-"нить" "MEGe". А человеку нужно стирать, тут главное скорость решения вопроса - результат.

Еще раз, спасибо за номиналы.

PS Сомневаюсь, что дамп где нибудь есть в свободном доступе. При беглом поиске результат -0.

Перейти:
Следующая тема · Предыдущая тема
Показать/скрыть Ваши права в разделе

Интересное от ESpec


Другие темы раздела Стиральные и посудомоечные машины



liveinternet.ru RadioTOP Rambler's Top100 Рейтинг@Mail.ru
