Indesit PWSE 61070W(eu) Нет вращения барабана, ошибка F18

  Список форумов » Стиральные и посудомоечные машины

Следующая тема · Предыдущая тема
АвторСообщение
Sasch
Участник
Сообщения: 140
Sasch

Сообщение #1 от 09/06/2015 07:31 цитата

Добрый день, СМА Indesit PWSE 61070W(eu) модуль Arcadia(2) 3-х фазный мотор. Нет вращения барабана через минут 10 высвечивает ошибку f-18. Сейчас плата на столе, обвязки нет, Видимых повреждений нет.С этой платой некогда дела не имел первый рас. Какой здесь стоит DSP контроллер? такой как и на предыдущей модели платы, а то у меня есть схема на первую Arcadia, а на эту нет. Каскад целый, напряжении на высоковольтном конденсаторе НЕТ. Как происходит подача на мост не могу понять, в EVO-2 сразу напряжение присутствовало а здесь нет я думаю это патология или нормально и оно чем-то управляется, не могу найти чем?
mr.black
Завсегдатай
Сообщения: 984
mr.black

Сообщение #2 от 09/06/2015 08:27 цитата

Sasch, для начала бы посмотреть обмен между основным процом и ДСП, по оптопарам.
Sasch
Участник
Сообщения: 140
Sasch

Сообщение #3 от 09/06/2015 14:23 цитата

mr.black писал:
Sasch, для начала бы посмотреть обмен между основным процом и ДСП, по оптопарам.

Там на плате три оптопары SFH615A-2 проверил их на работу двумя мультиплетами все работают. Осциллографа под рукой нет надо идти до соседа у него ест. И вопрос обмен происходит обычно по двум а их тут три по каким смотреть?
mr.black
Завсегдатай
Сообщения: 984
mr.black

Сообщение #4 от 09/06/2015 15:19 цитата

Sasch, во всех трехфазниках от Мерлони их, как правило, три. RxD, TxD и третья, она по цепи Reset DSP, насколько я помню. Если нет ответа от DSP, основной проц постоянно через нее перезапускает DSP.
Sasch
Участник
Сообщения: 140
Sasch

Сообщение #5 от 09/06/2015 15:45 цитата

Промерял на одном IS01 присутствуют импульсы частотой где-то 4 микросекунды. Мерил по отношению минус на котором сидит lm339dg. Так это получается импульсы цепи Reset получается процессор молчит? На каких ножках можно посмотреть питание DSP?
kaa1969
Участник
Сообщения: 268
kaa1969

Сообщение #6 от 09/06/2015 16:51 цитата

Sasch,
А 3,3 v Есть на DSP ?
mr.black
Завсегдатай
Сообщения: 984
mr.black

Сообщение #7 от 09/06/2015 18:53 цитата

Sasch, даташит скачай на проц и посмотри, где у него питание.
Sasch
Участник
Сообщения: 140
Sasch

Сообщение #8 от 10/06/2015 08:34 цитата

Напряжение померил на конденсаторе С80 -3.3В если я правильно понял это напряжение используется для DSP, на самом DSP не мерил. Напряжение на ML339 и MC33274 показывает 14,37 вольт. Не могу увидить модель DSP из-за того что закрашена вижу только начало SC....... Подскажите.
petyamoscow
Заглянувший
Сообщения: 3

Сообщение #9 от 10/06/2015 13:17 цитата

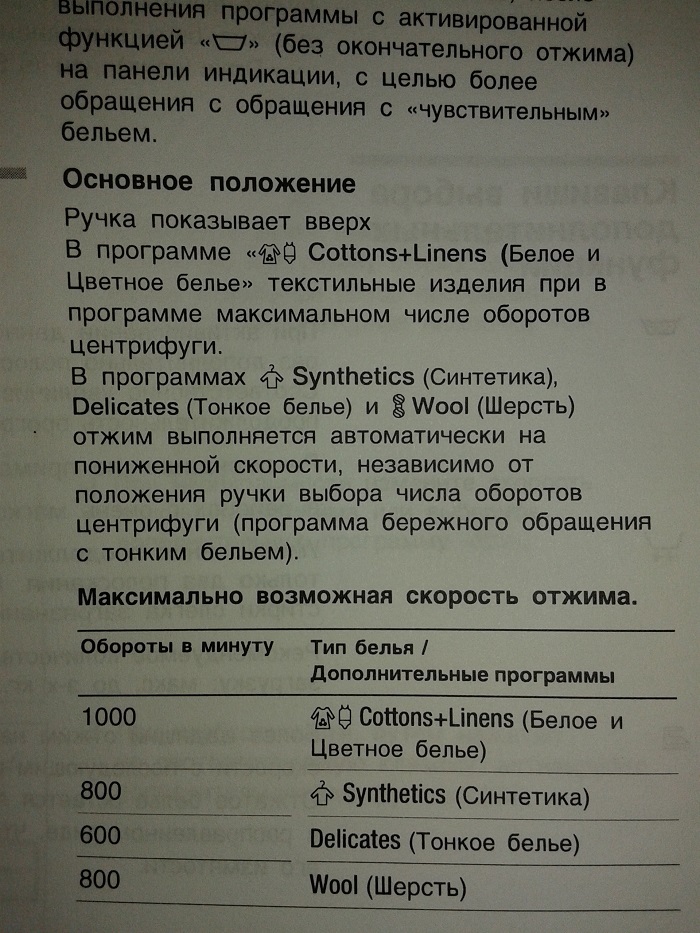

упс!
Рифат
Обыкновенный человек
Сообщения: 17769

Сообщение #10 от 10/06/2015 13:45 цитата

petyamoscow, сколько тебе за рекламу приплачивают? гы-гы
Sasch
Участник
Сообщения: 140
Sasch

Сообщение #11 от 10/06/2015 14:30 цитата

petyamoscow, Жаль нельзя удалить бессмысленные слова с дурацкой ссылкой. Дальше все что не связано с основой темы, остается без внимания.
Народ поделитесь схемой если у кого та есть.
Степашка
Передовик
Сообщения: 1397

Сообщение #12 от 10/06/2015 18:13 цитата

Посмотри, нет ли там защиты в двигателе. На некоторых с 3-х фазным ЕВО-2 иногда на плате была перемычка вместо защиты с мотора, а в некоторых нет. Я не знаю как у тебя с Аркадией. Таких модулей пока не видел.
Sasch
Участник
Сообщения: 140
Sasch

Сообщение #13 от 10/06/2015 21:54 цитата

Степашка писал:
Посмотри, нет ли там защиты в двигателе. На некоторых с 3-х фазным ЕВО-2 иногда на плате была перемычка вместо защиты с мотора, а в некоторых нет. Я не знаю как у тебя с Аркадией. Таких модулей пока не видел.

Я думаю если бы тепловая защита в двигателе была и она сработала она показывала другую ошибку заместо 18. Но спасибо за внимание. Мне бы сильно помогло если кто то скажет модель DSP. я не могу понять туда подается питание?
kaa1969
Участник
Сообщения: 268
kaa1969

Сообщение #14 от 10/06/2015 22:20 цитата

Sasch
mr.black писал верно , надо проверять что на оптиках осликом.
Если от центрального есть на DSP , а обратно нету - делай выводы.
Не видел твоего модуля и не смогу понять по коду , но в этом году уже 3.
модуля , укороченные и разъёмы не впаяны ,а на гранях платы. SW 16.00.13
18я у всех - смерть DSP , питание в номе , горелок нет.
Пробовал подкинуть DSP 1249 от EVOII - не пошло.
Александр Михалыч
Фанат форума
Сообщения: 4728
Александр Михалыч

Сообщение #15 от 11/06/2015 16:11 цитата

Sasch писал:
......Не могу увидить модель DSP из-за того что закрашена вижу только начало SC....... Подскажите.

Попробуй растворитель (646 например), и тряпочку, - должно помочь.

ЗЫ В смысле смыть "закрашенный" DSP смех
