СМА Ariston AVTL83EU ремонт блока управления

  Список форумов » Стиральные и посудомоечные машины
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
Gimp
Бывалый
Сообщения: 44

Сообщение #1 от 12/09/2016 19:45 цитата

Приветсвие всем.В ремонте эта СМ,не грела воду и стирала только на 1 программе. ТЭН и датчик Т заменили на новый до меня.На блоке управления нарыл сгоревший симистор клапана основной стирки.Клапан тоже горелый. Фишку временно перекинул на соседний исправный клапан предварительной стирки.Заменил симистор.Вроде все просто,но... не работает.Проверяю,на управляющем висит 4,5В,но симистор не открывается.Поменял их 3шт,ставил соседний исправный,убирал варистор- не открывается.Поделитесь опытом плз, кто сталкивался.
aenaos
Участник
Сообщения: 170

Сообщение #2 от 12/09/2016 21:48 цитата

Gimp писал:
Проверяю,на управляющем висит 4,5В,но симистор не открывается.

Измерения проводились непосредственно на условном катоде и управляющем? 4.5 В как бы многовато, может там обрыв и на "катоде" симистора примерно столько же).
vano282
Участник
Сообщения: 290

Сообщение #3 от 12/09/2016 22:20 цитата

Gimp, Клапана 2. Порядок работы клапанов по времени как должно быть?Может просто не дождался открытия второго.
Gimp
Бывалый
Сообщения: 44

Сообщение #4 от 12/09/2016 22:34 цитата

ДОБАВЛЕНО 12/09/2016 23:41

Gimp писал:
Честно говоря измерял относительно земли процессора,получил +4,5В.Вроде нормальное выходное напряжение от процессора
aenaos
Участник
Сообщения: 170

Сообщение #5 от 12/09/2016 22:41 цитата

Gimp, вангую, что испарилась дорожка в узком месте, клапан то не в обрыв ушел, раз симистор умер.
Gimp
Бывалый
Сообщения: 44

Сообщение #6 от 12/09/2016 22:43 цитата

Да,наверное.Клапан выгорел,R бесконечность.И что интересно +4,5В висит на всех трех симисторах(катоды у всех параллельно)Но в режиме обычной стирки закрыты.
aenaos
Участник
Сообщения: 170

Сообщение #7 от 12/09/2016 22:50 цитата

Gimp писал:
Да,наверное.Клапан выгорел,R бесконечность.

В бесконечность он ушел видимо не сразу). В общем, делай замеры предварительно проведи инспекцию платы.
Gimp
Бывалый
Сообщения: 44

Сообщение #8 от 12/09/2016 23:14 цитата

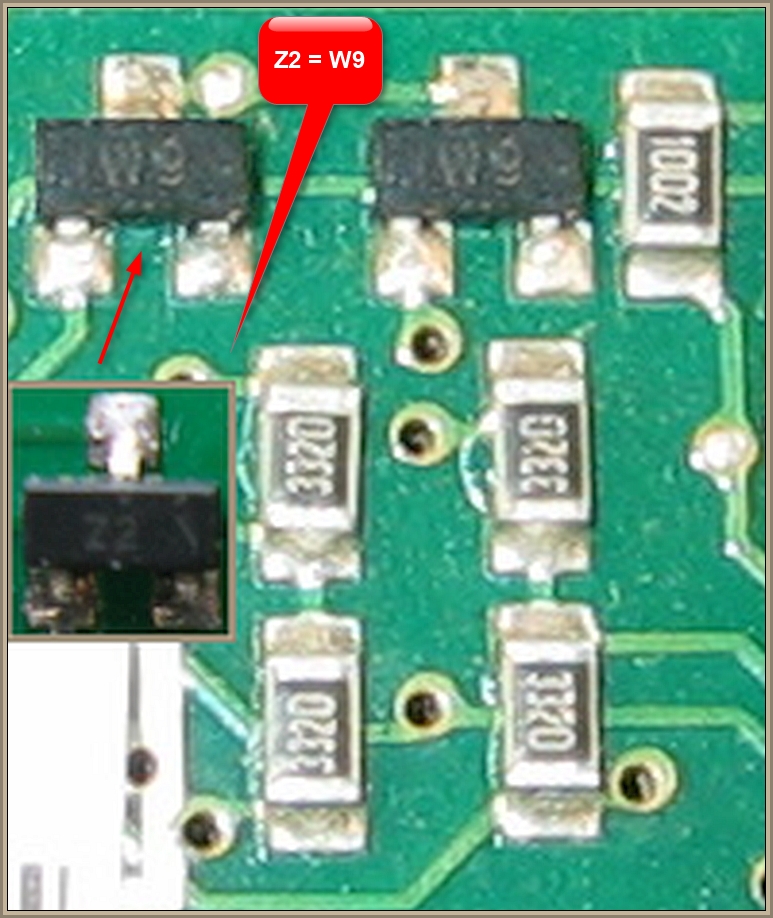

Кажется разобрался.СМД резистор.Звонится,около 10кОм показывает,я его и не заподозрил.А сейчас номинал проверил(561) оказался 560 Ом должен быть.
aenaos, Спасибо,на правильный путь наставил. Мир, Дружба, Жвачка
aenaos
Участник
Сообщения: 170

Сообщение #9 от 13/09/2016 14:47 цитата

Gimp, классно!
Gimp
Бывалый
Сообщения: 44

Сообщение #10 от 13/09/2016 21:22 цитата

Танцы продолжаются.
Воду теперь заливает и становится на вечную стирку.
Пока нашел что не включается реле ТЭНа воды.
makstorm
Бывалый
Сообщения: 76

Сообщение #11 от 13/09/2016 22:04 цитата

А какое поведение если включить на полоскание? или отжим?
Gimp
Бывалый
Сообщения: 44

Сообщение #12 от 13/09/2016 22:30 цитата

Полоскание не пробовал,а на отжиме сливает воду и крутит в отжим.
makstorm
Бывалый
Сообщения: 76

Сообщение #13 от 14/09/2016 05:54 цитата

Если оставить минут на 20 или 30 в ошибку уходит? Если уходит то в какую?
тю
Фанат форума
Сообщения: 5048
тю

Сообщение #14 от 14/09/2016 06:50 цитата

Gimp, давай прошиву сюда
Gimp
Бывалый
Сообщения: 44

Сообщение #15 от 14/09/2016 22:29 цитата

Не занимался я прошивками СМ,не приходилось.Только телефонов.И программатора пока нет. злость
Проверю сначала ULN-ку,затем займусь прошивкой
Цвиточег
Передовик
Сообщения: 1601
Цвиточег

Сообщение #16 от 14/09/2016 23:57 цитата

aenaos писал:
Gimp, классно!

Запоминай:
На один сИмистор - два резика.
Один на управляющий, токоограничивающий, на наши симы - 300-600 Ом(560 в твоём случае). Он позволяет симу ОТКРЫТЬСЯ.
Второй резик - на массу, 1К - 10К. Он позволяет симу ЗАКРЫТЬСЯ при снятии напруги с управляющего.
Далее. Норма для нас - разделение линий питания вторички: 12-24В на реле и 3.3-5.1 на остальное. Для питания реле, как правило, используются ключи, к примеру, 5-12В ака ULN2003A.
Ключ, как правило, транзисторная сборка.
Это ликбез.

По твоей проблеме.

УЛНку проверь заменой. Она копеечная, способ самый эффективный.

По включению реле ТЭНа - а должно ли оно включаться? Замеряй напряжение на NTC и результат сюда.

По прогерам: я так понимаю, что у тебя там память 24C64. Прогер под неё собирается за 30 мин из говна и палок. Один раз собирается и навсегда. Но я сомневаюсь, что проблема в прошивке.

ДОБАВЛЕНО 15/09/2016 00:59

Gimp писал:
Танцы продолжаются.
Воду теперь заливает и становится на вечную стирку.
Пока нашел что не включается реле ТЭНа воды.

Это норма. Нет нагрева(по любой причине) = вечная стирка.
makstorm
Бывалый
Сообщения: 76

Сообщение #17 от 15/09/2016 05:56 цитата

Прошивка нужна для того чтобы выяснить ошибку. Судя по тому что ТС писал что отжим проходит Думаю проблема не ULN .

ДОБАВЛЕНО 15/09/2016 07:01

Модуль EVO ?
Gimp
Бывалый
Сообщения: 44

Сообщение #18 от 19/09/2016 14:08 цитата

Извиняюсь за долгое отсутствие,был в отъезде.
makstorm, Модуль EVO II.
Цвиточег,ошибки исправил классно!
За ликбез спасибо,хотя и истина прописная.Программатором займусь позже,когда вариантов не останется.
ULN-ку пока не стал менять.Замерял напряжение на датчике температуры,выкладываю-1,85В.
Хотел спросить еще какое U на 54 ноге процессора должно быть при вкл команды нагрев-5В?
Цвиточег
Передовик
Сообщения: 1601
Цвиточег

Сообщение #19 от 19/09/2016 18:37 цитата

На любой ноге проца сигнал "1" = 5.1 В.
Gimp
Бывалый
Сообщения: 44

Сообщение #20 от 19/09/2016 22:14 цитата

Спасибо.
Кажется нашел еще одну подставу.В голову не пришло проверить датчик Т (новый!). Измерил, R=5 кОм.
Где-то читал что для этих блоков должно быть порядка 30 кОм.Знающие-просветите.
