Трансформатор ТСЗ-1,5/1

  Список форумов » Другая аппаратура

Следующая тема · Предыдущая тема
АвторСообщение
Роман389
Заглянувший
Сообщения: 3

Сообщение #1 от 26/09/2020 15:59 цитата

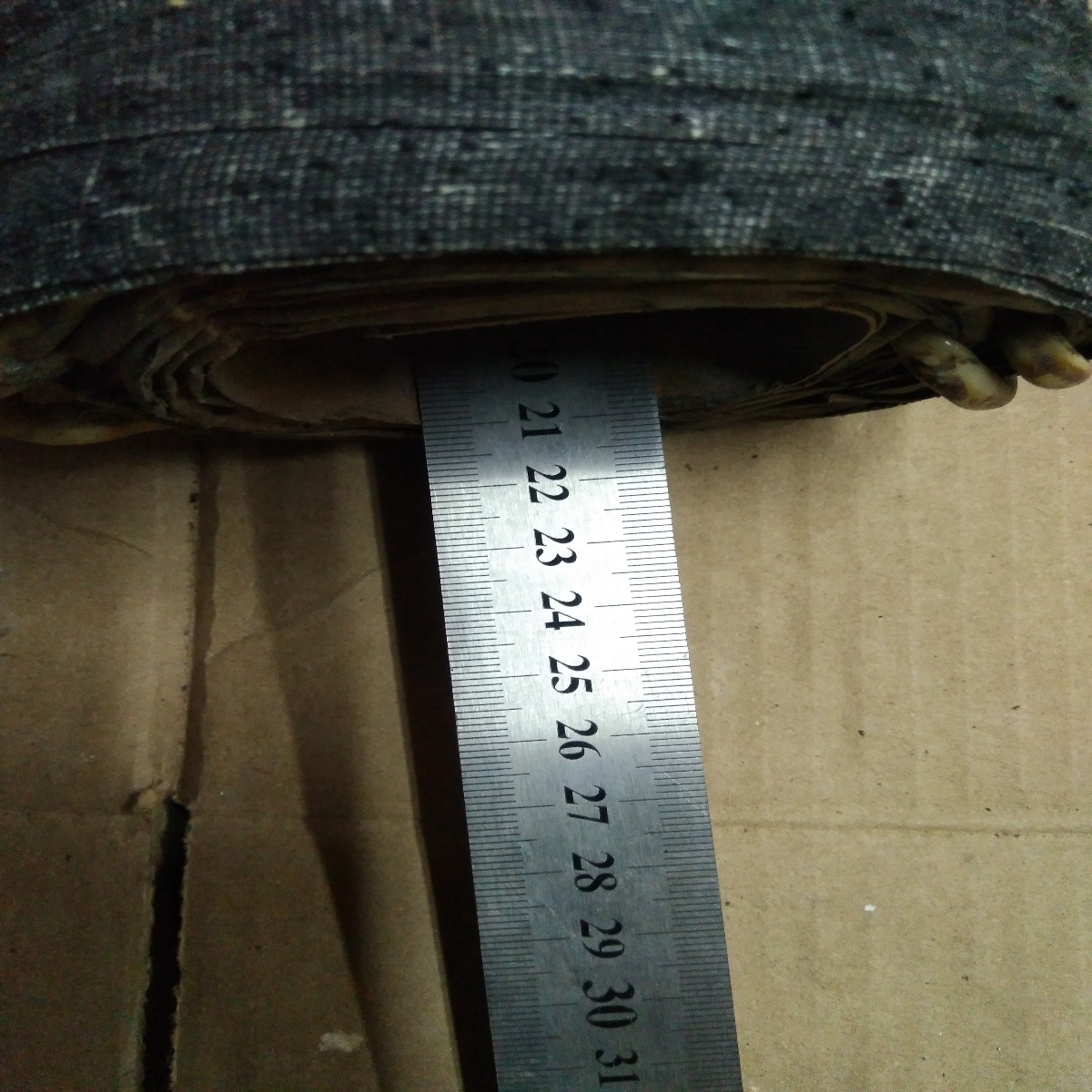

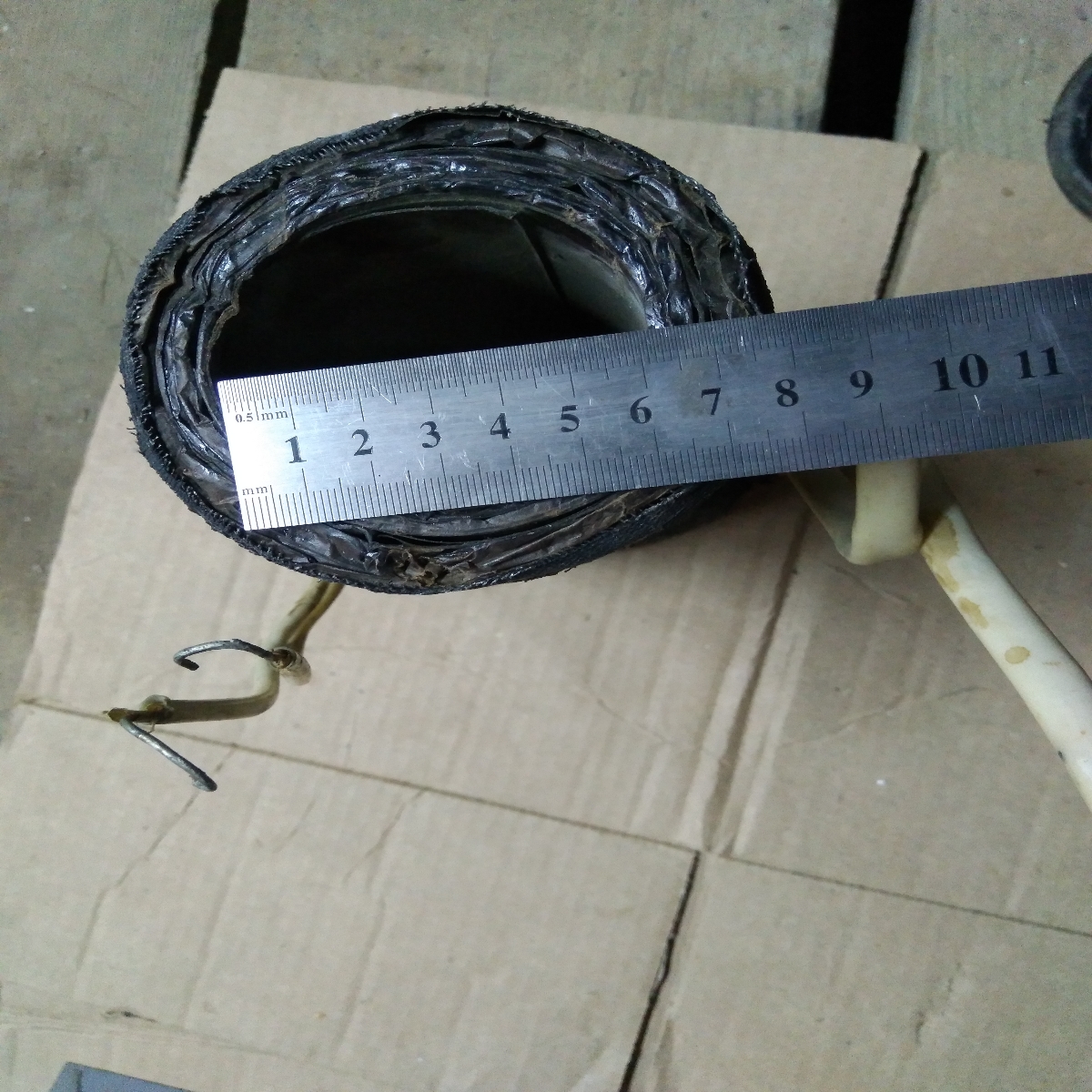

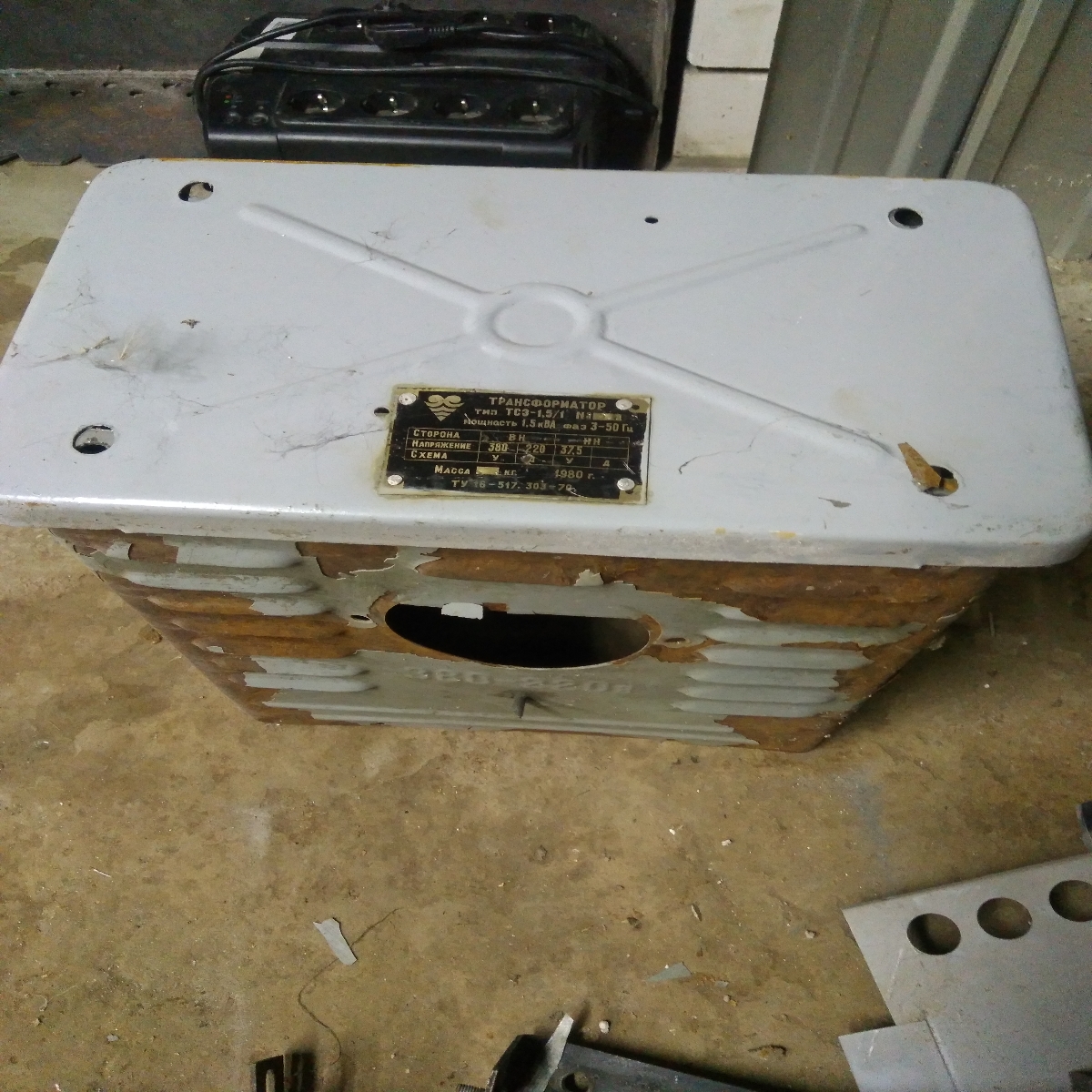

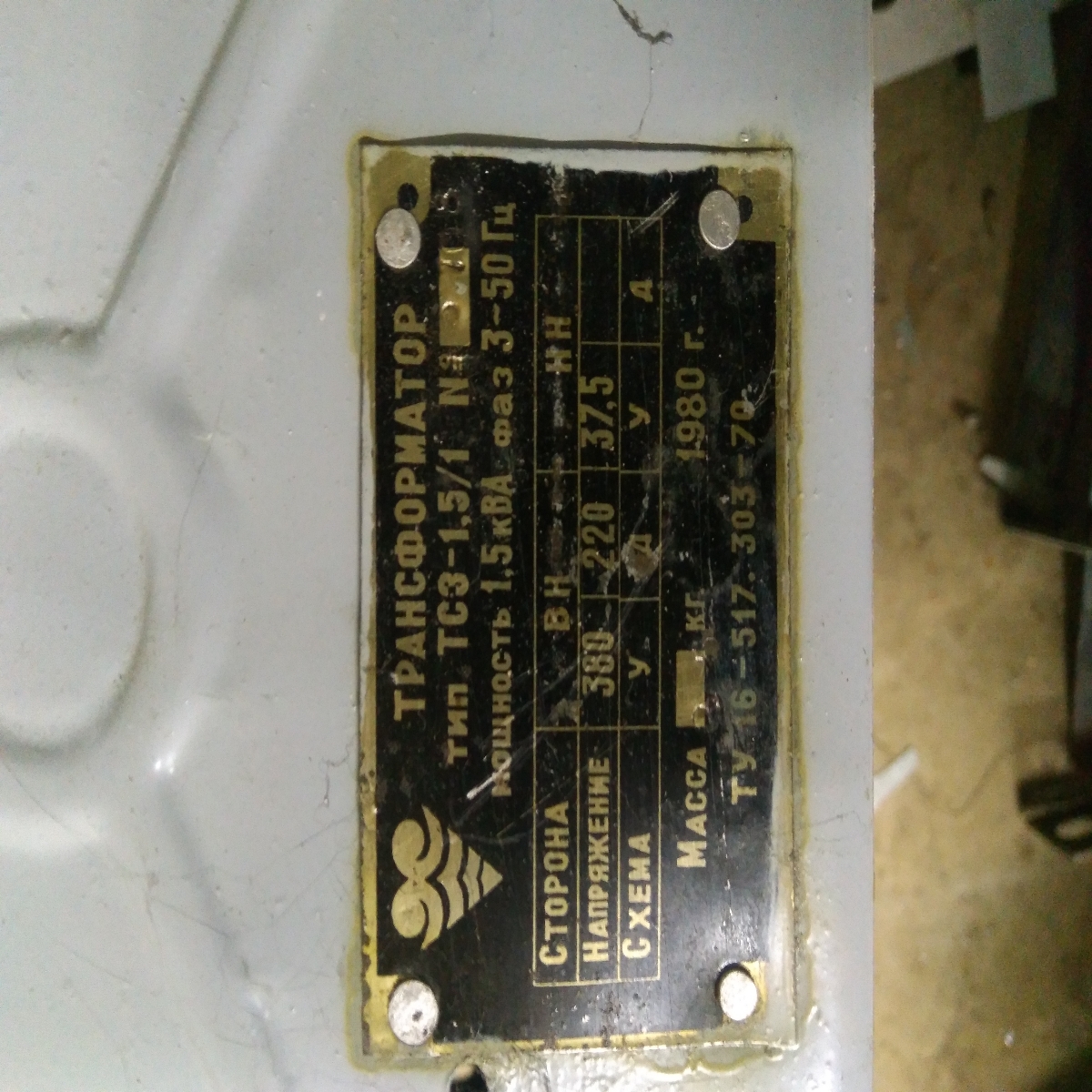

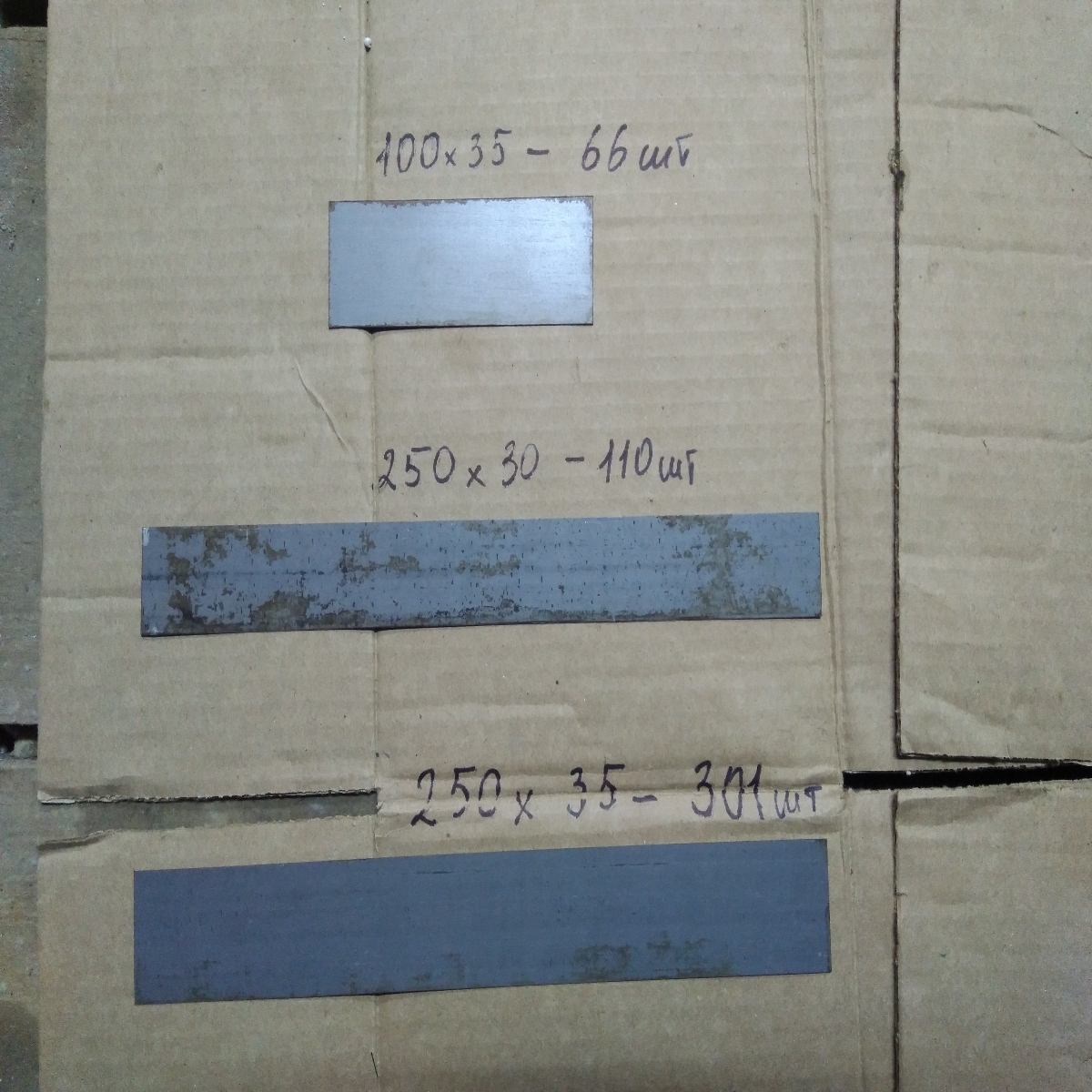

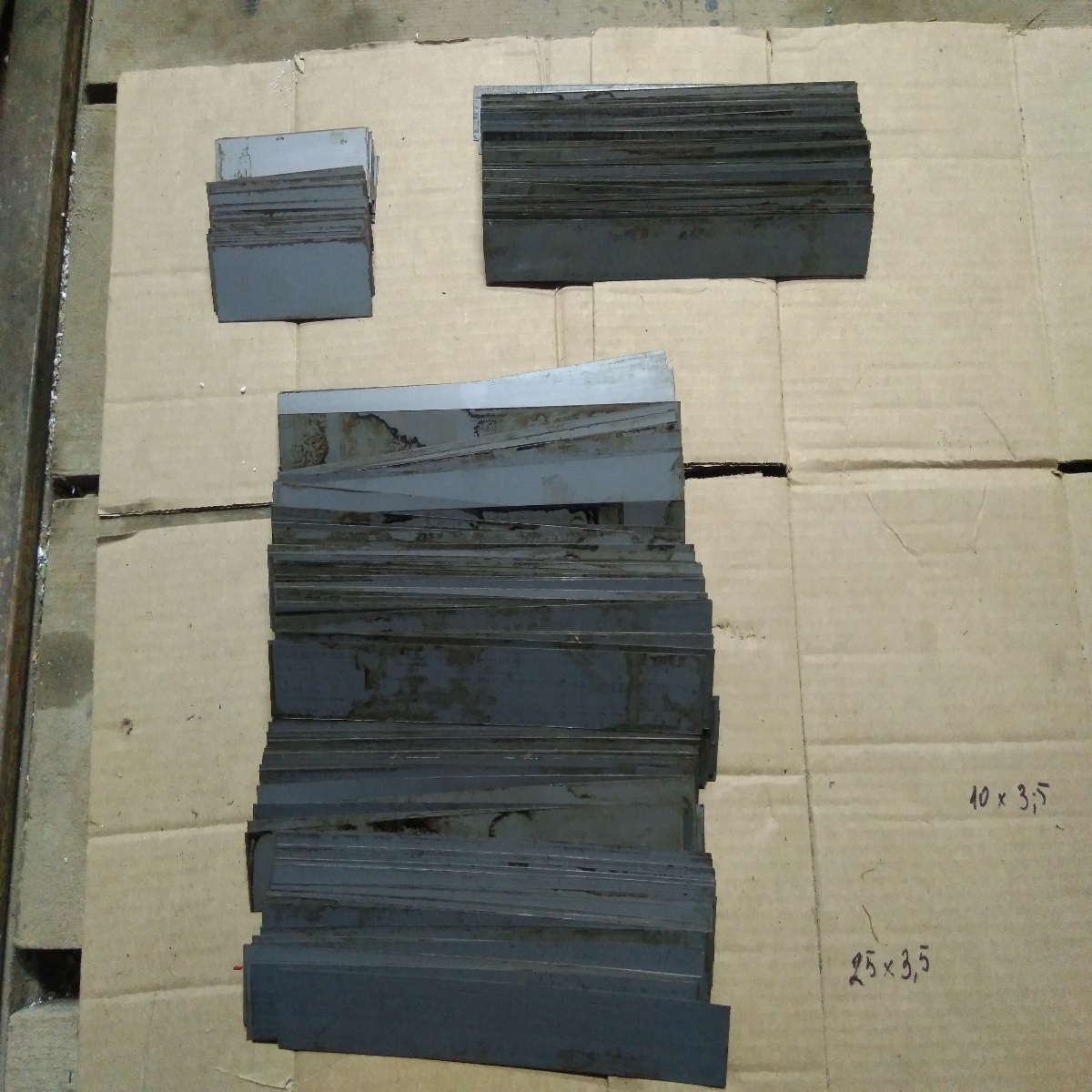

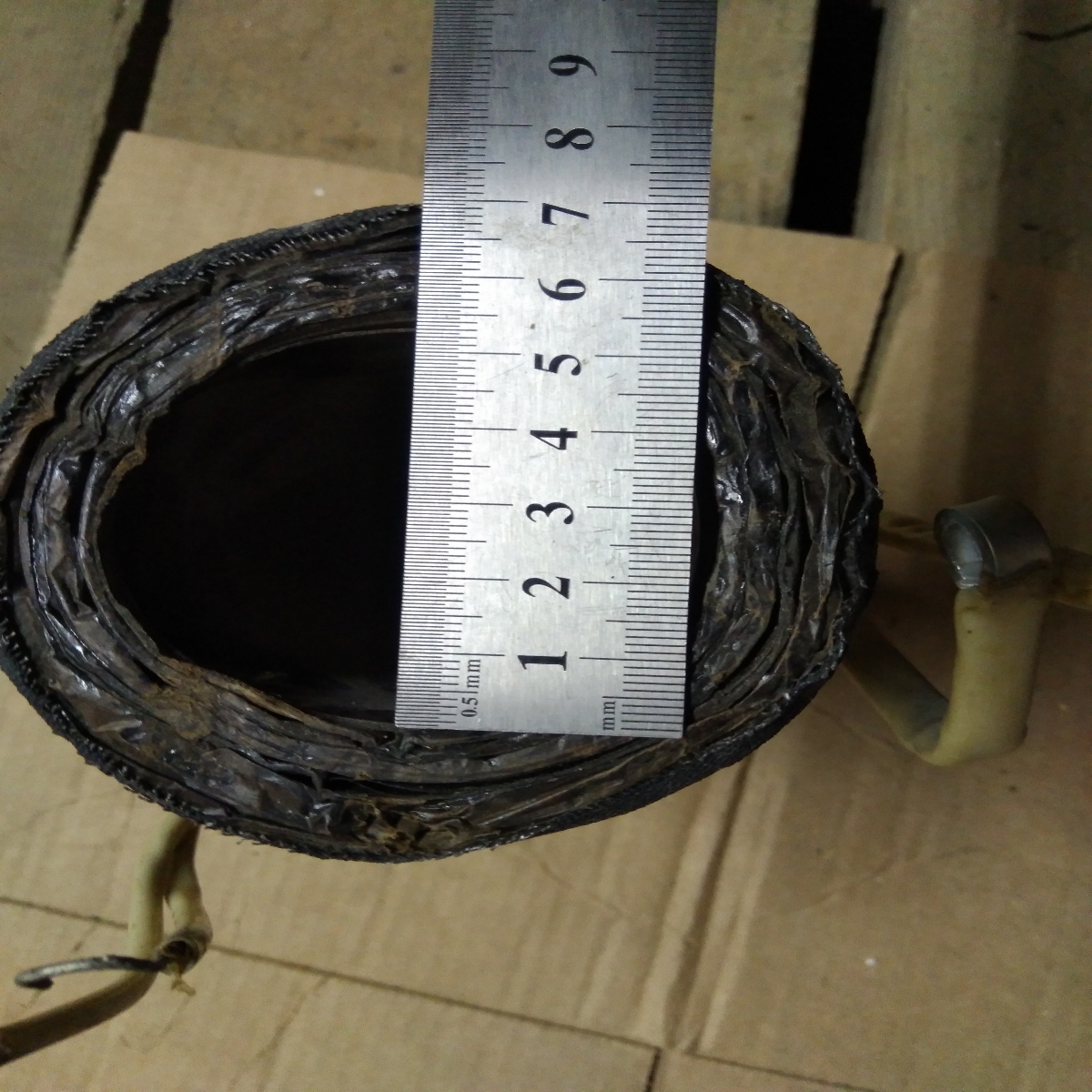

Заранее извиняюсь если не в том разделе создал тему. Нужна помощь в сборке трансформатора ТСЗ-1,5/1 80г. выпуска. Разобрал для ремонта катушек долго лежал в разобранном состоянии , а теперь собрать надо и забыл как на зло. Может знает кто или возможно у кого-то есть такой аналогичный, может кто фото пришлет в собранном виде этого трансформатора , а именно магнитопровод в сборе с катушками. Нужно собрать магнитопровод. Складывал по разному, но не могу собрать в нужном порядке полосы в магнитопроводе трансформатора, так чтобы не было зазоров между пластинами. Фотки прикладываю.
Роман389
Заглянувший
Сообщения: 3

Сообщение #2 от 26/09/2020 16:39 цитата

Фото

 Описание:
 Размер файла:  898.73 КБ
 Просмотрено:  151 раз(а)



 Описание:
 Размер файла:  938.33 КБ
 Просмотрено:  85 раз(а)



 Описание:
 Размер файла:  881.48 КБ
 Просмотрено:  101 раз(а)



 Описание:
 Размер файла:  874.83 КБ
 Просмотрено:  99 раз(а)



 Описание:
 Размер файла:  907.37 КБ
 Просмотрено:  92 раз(а)



 Описание:
 Размер файла:  876.21 КБ
 Просмотрено:  91 раз(а)



 Описание:
 Размер файла:  919.32 КБ
 Просмотрено:  102 раз(а)



skolin
Передовик
Сообщения: 1154

Сообщение #3 от 27/09/2020 11:53 цитата

Ну допустим <ТСЗ-1,5/1 80г. выпуска> это мне ни о чем не говорит и ни к чему. Надо было указать типа 380\36V .Перебрал за свою жизнь кучу всяких от миниатюрных до громадных промышленных. Правила сборки одни и те же. Надо спросить у каменщиков они популярно разъяснят . Самое главное не размеры линейкой замеренные - ни к чему. Надо было написать какой вид сердечника, сколько обмоток в первичке и вторичке. По внешнему виду похож на 36 Вольт для освещения на стройках. Там были сердечники как на первом в рисунке. Там сложнее собирать. А если простое "кольцо" второе на рисунке ,никаких проблем , собрал в "перекрышку" и делов то.

ДОБАВЛЕНО 27/09/2020 11:59

Пропустил оказывается первый снимок. Точно так и есть, этот транс , для "строителей" 380\36.
Повернуть тяжело было снимок?





Роман389
Заглянувший
Сообщения: 3

Сообщение #4 от 27/09/2020 14:22 цитата

Начну с того что спасибо, что хоть кто-то ответил. Вот только вы один не спросили размеры, обычно все спрашивают размеры, и все говорят всю жизнь перебрали такие и кучу таких, а толку ноль. По самому нижнему вашему фото вот такой трёх фазный и пробовал собрать и не зря прикрепил фото самих пластин я б и без вас их сложил . Я спросил помогите с порядком расположение пластин фото размеров и какие виды были пластины, у меня не получается собрать из тех что есть . За фото извиняюсь что лично для вас не развернул. Нужно больше дела чем критики. На четвертом фото сверху что прислал вот такие пластины как их собрать в двойное кольцо для трехфазного трансформатора не получается , ну забыл расположение. Какие идут пластины в кольцо , а какие следующие в ряд выше что б не было зазоров между пластин.
