Ищу схему ЖК-ТВ Sony KDL-37P3020 или шасси(РЕШЕНО)

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
ДИМЫЧЬ
Участник
Сообщения: 167
ДИМЫЧЬ

Сообщение #1 от 16/11/2011 18:36 цитата

Нужна схема телевизора Sony KDL-37P3020
Питатель совмещён с аудио - 1-874-219-13
Мать - 1-874-223-12
Проц.- CXD9922R + eeprom 24C32
На платах есть ещё интересная надпись GS3 ,но поисковый запрос ничего не дал.
СРАЗУ ПРЕДУПРЕЖДАЮ!!! шасси SE1 и SE2 не подошло!!!
Если нужно,есть фотки.

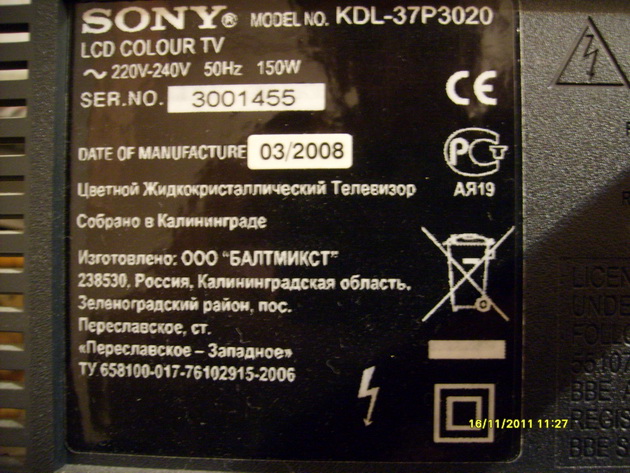

Лэйба на телеке.JPG
 Описание:
 Размер файла:  137.89 КБ
 Просмотрено:  274 раз(а)

Лэйба на телеке.JPG


Мать вид сверху.JPG
 Описание:
 Размер файла:  170.48 КБ
 Просмотрено:  299 раз(а)

Мать вид сверху.JPG


Мать вид снизу.JPG
 Описание:
 Размер файла:  182.49 КБ
 Просмотрено:  284 раз(а)

Мать вид снизу.JPG

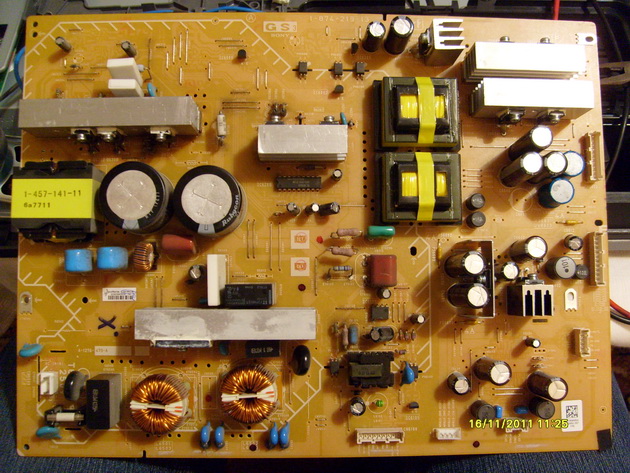

Питатель общ.вид.JPG
 Описание:
 Размер файла:  167.11 КБ
 Просмотрено:  338 раз(а)

Питатель общ.вид.JPG


Номер питателя.JPG
 Описание:
 Размер файла:  102.59 КБ
 Просмотрено:  259 раз(а)

Номер питателя.JPG


Номер питателя с др.стороны.JPG
 Описание:
 Размер файла:  143.06 КБ
 Просмотрено:  219 раз(а)

Номер питателя с др.стороны.JPG
