Нужна схема на телевизор Orion MA2104

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
dbnfkbq
Участник
Сообщения: 108
dbnfkbq

Сообщение #1 от 27/05/2012 17:45 цитата

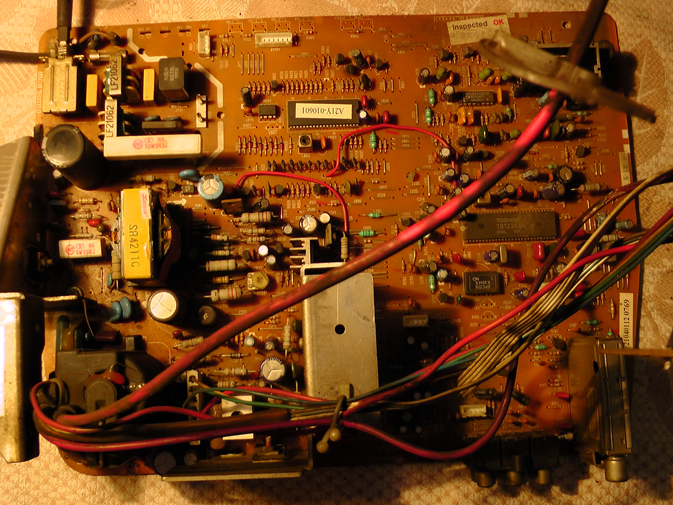

Ищу схему на телевизор Orion MA2104 собранный на
Видеопр TB1238AN
кадровая TA8403K
24C04
Звук TA8213
Или подскажете что за шасси

 Описание:
 Размер файла:  429.08 КБ
 Просмотрено:  218 раз(а)



Alexasha
Нелегал
Сообщения: 13962
Alexasha

Сообщение #2 от 27/05/2012 17:49 цитата

Ищи по составу, точной схемы я не нашёл в своё время.
Хотя, если 21-я диагональ, то очень похожая есть.
dbnfkbq
Участник
Сообщения: 108
dbnfkbq

Сообщение #3 от 27/05/2012 18:20 цитата

Как её оттуда скачать ???
Alexasha
Нелегал
Сообщения: 13962
Alexasha

Сообщение #4 от 27/05/2012 18:49 цитата

http://monitor.espec.ws/section9/topic52403.html
eduard2
Модератор
<B>Модератор</B>
Сообщения: 4783
eduard2

Сообщение #5 от 27/05/2012 19:34 цитата

dbnfkbq, а почему БП не указал на чём стоит на м/c или на транзиках ? есть ещё вариант ( если БП -на м/c) это шасси М5 вот посмотри не твой случай? там и схема есть http://monitor.espec.ws/viewtopic.php?p=1053755
Alexasha
Нелегал
Сообщения: 13962
Alexasha

Сообщение #6 от 27/05/2012 19:39 цитата

А он и проц не указал. бяка
dbnfkbq
Участник
Сообщения: 108
dbnfkbq

Сообщение #7 от 27/05/2012 20:02 цитата

Проц. TMP87PS38N Блок питания на транзисторах.
Точная вот эта, но качество никакое http://elektrotanya.com/haier_21t6bt_-_tmp87cm38n_,_tb1238an_,_ta8213k_,_ta8403k_-_tv_d_sch.pdf/download.html
Похожая http://monitor.espec.ws/section9/topic52403.html
