ищу схему Б/П PIONEER PCB2310 / AXY1059

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
Ingh
Передовик
Сообщения: 1398
Ingh

Сообщение #1 от 29/11/2012 14:09 цитата

тут фото этого блока. http://www.ebay.com/itm/PIONEER-PRO-1000HDPower-Supply-Board-A06-124196B-PCB2310-/120989228496

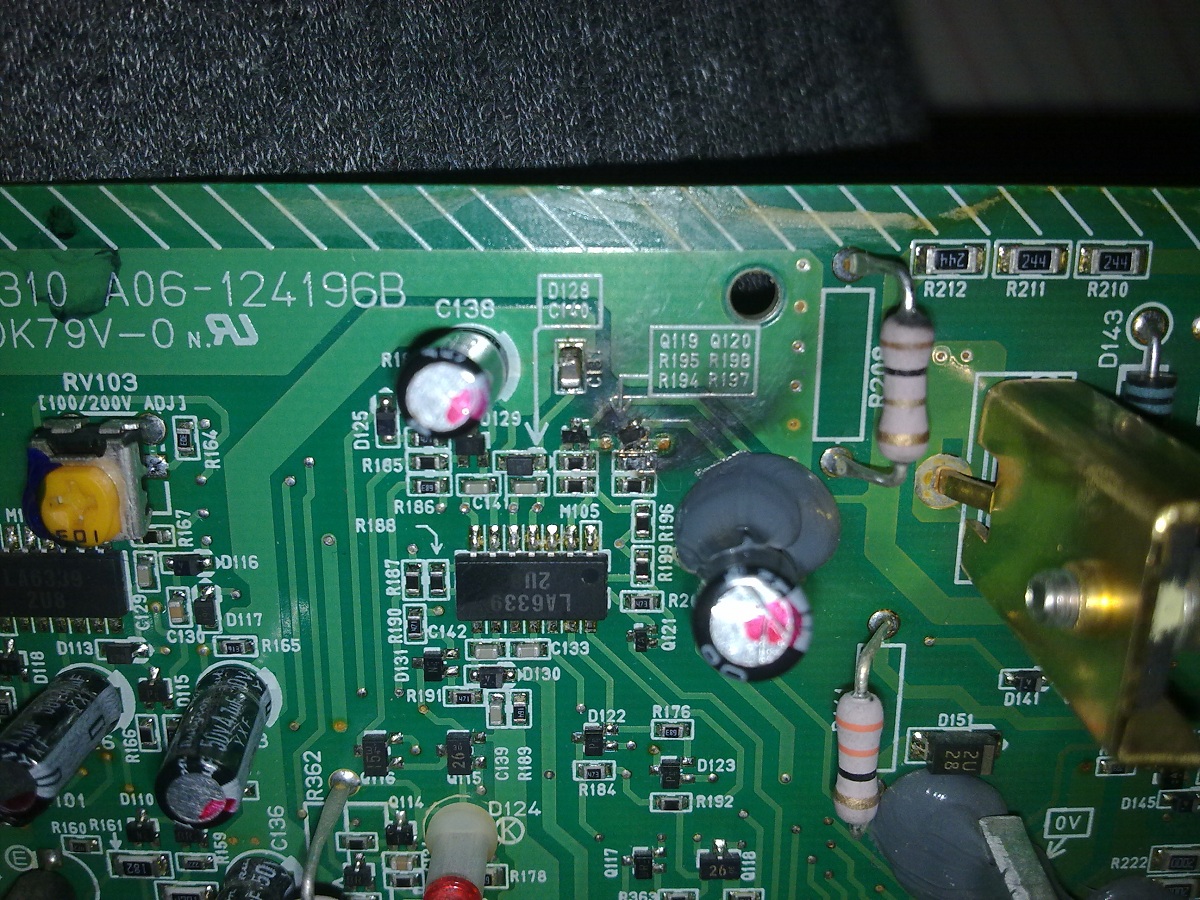

не могу определить ноиналы взорванных smd транзистора Q120 (предположительно bss83p) и резистора R198 что под транзистором.

 Описание:
 Размер файла:  479.38 КБ
 Просмотрено:  450 раз(а)



uepapx
Заглянувший
Сообщения: 7

Сообщение #2 от 22/07/2013 18:38 цитата

Нужна ли еще кому схема AXY1059? У меня она есть.
Никола-борода
Передовик
Сообщения: 2832
Никола-борода

Сообщение #3 от 22/07/2013 18:44 цитата

uepapx, Закачай в архив, кому-то и надо будет .
uepapx
Заглянувший
Сообщения: 7

Сообщение #4 от 23/07/2013 20:07 цитата

До 28 июля файлы будут лежать здесь: http://files.mail.ru/7EF8DDF3531447739E26E902CE371604 Здесь 4 файла JPEG (для разборчивости надписей схема разбита на 4 части) и 1 файл вордовский, где я разместил схему на 4-х листах формата А4 и точно выдержал размеры частей схемы для удобства склеивания. Пользуйтесь.
Могу в следующий раз выложить схему частями, где будут указаны номиналы элементов схемы, если кто-то здесь скажет, что ему надо
uepapx
Заглянувший
Сообщения: 7

Сообщение #5 от 24/07/2013 15:33 цитата

Архив со схемой AXY1059 выкладываю

  AXY1059.rar  3.92 МБ  Скачано: 895 раз(а)
uepapx
Заглянувший
Сообщения: 7

Сообщение #6 от 16/08/2013 21:05 цитата

Составил спецификацию. Долго маялся с микроскопом, тестерами, лупой, фонариком, скальпелем, справочниками. Выкладываю, что получилось. Думал тяжелей всего найти транзисторы, но нет. Самый большой гемор вышел с диодами. Не все нашел. Резисторы, которые не прочитал и конденсаторы керамику smd - измерял без выпайки. Так, что получилась спецификация, карта сопротивлений и карта емкостей платы. Прошу сильно не пинать, если где ошибся, или какую деталь не нашел. Поправьте. Сидел каждый день до боли в глазах. За 98 процентов инфы ручаюсь, что правильная. В остальном - помогайте и дополняйте. Файл в архиве экселевский.

  Спецификация БП AXY1059.rar  20.89 КБ  Скачано: 787 раз(а)
