Panasonic TX-29F140TS - геометрические искажения

  Список форумов » Нарушения правил
На страницу Пред.  1, 2
Следующая тема · Предыдущая тема
АвторСообщение
Yuritsh
Фанат форума
Сообщения: 18498
Yuritsh

Сообщение #21 от 01/12/2014 22:15 цитата

Anton. писал:
локализовать неисправность?
Да там всего с десяток деталей, куда уже дальше локализовать?
Anton.
Новичок
Сообщения: 10

Сообщение #22 от 02/12/2014 10:22 цитата

Yuritsh, Там SMD компоненты, выпаивать их для проверки не очень удобно.

Возможно кто-то знает как проще диагностировать неисправную деталь?
quazatron
Фанат форума
Сообщения: 5709
quazatron

Сообщение #23 от 02/12/2014 10:26 цитата

упс!


Сообщение Администрации :
Внимание!quazatron, тебя уже неоднократно предупреждали об этом! Может съездишь к ТС и отремонтишь ему на месте? Да и приплати ему еще.
Borek
Старший модератор
<B>Старший модератор</B>
Сообщения: 12180
Borek

Сообщение #24 от 02/12/2014 11:01 цитата

Anton.
Цитата:
Эксклюзивное фото, как и обещал улыбка
Вот так то лучше.
В теме нет ни одного измерения! Зато
Цитата:
можете указать на плате где расположен кусок схемы коррекции растра?
Вот это уже совсем сверх наглость!!! бяка
Anton.
Новичок
Сообщения: 10

Сообщение #25 от 02/12/2014 11:47 цитата

quazatron, спасибо за попытку помочь! улыбка


Borek, так и не понял для чего Вы просили фото моего измерителя, но рад что Вам понравилось.
Ни одного измерения нет, потому что я уже писал, что опыта ремонта таких телевизоров у меня нет. Нет ни контрольных точек со значениями напряжения, ни графиков осциллограмм, как на старых схемах. И с деталями проблема - если раньше можно было без проблем заменить что-то и посмотреть как работает, то теперь это проблематично, т.к. элементная база совсем другая и те запчасти что у меня остались с советских времён, здесь в большинстве случаев бесполезны.

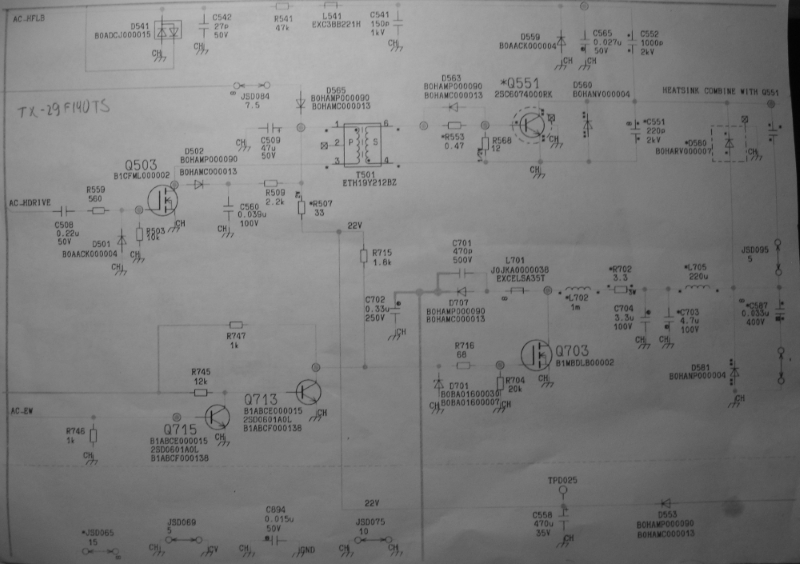

А в чём заключается наглость? Если человек работал с этой моделью шасси, то наверняка может сходу показать где что расположено. Если нет, то нет. Впрочем это уже неважно - как видно из моего последнего поста, я всё-таки нашёл принципиальную схему этой модели, так что найти на плате нужные элементы не составляет труда (если кому интересно, они расположены выше и немного правее строчного трансформатора на первом фото).
electro1975
Новичок
Сообщения: 12

Сообщение #26 от 14/08/2015 16:45 цитата

в этой модели у меня была заморочка с растром от отклоняющей системы,конкретно в местах стыка половинок ферритов-там,под заливкой компаунда провода,соединяющие катушки. катушки намотаны в несколько проводов,помоему 7,и в месте перехода через половинки ферритов,частично порваны.от температуры половинки расходятся.проявляется с прогревом.
Yuritsh
Фанат форума
Сообщения: 18498
Yuritsh

Сообщение #27 от 14/08/2015 17:54 цитата

Ну дык это - типовуха.
electro1975
Новичок
Сообщения: 12

Сообщение #28 от 14/08/2015 23:52 цитата

типовуха,верно. А парня в тупик загнали,а он взял и выбросил ящик от обиды... А мог бы кого нибудь обрадовать,ящик то реально картинку держит,не все LCD так смогут
