| Автор | Сообщение |
|---|
Yuritsh
Фанат форума
Сообщения: 18498
|
| E177 писал: | | что теперь то не по правилам? |
Удивительно. Такое может быть только на бывшем пространстве СНГ. Вряд ли где ещё.
Человек, не читая правил заявляет:| E177 писал: | | что теперь то не по правилам? |
типа он что-то прочитал, и что-то изменил.
Насколько же велика жажда халявы?????????? |
|
|
E177
|
| Crotcheteer писал: |
| E177 писал: |
в том, что если бы каждый человек не пользовался уже накопленными |
Дружище, ты или глупый, или чего то не понимаешь... С твоим подходом любой автопроизводитель к примеру, после того как создал какой нибудь новый концептуальный автомобиль, должен сразу все свои разработки выкладывать в открытый доступ.. делитться с конкурентами, типа нате- нам не жалко, пользуйтесь плодами нашего труда на который мы потратили пять лет, и не меряно бабла...
Ты как считашь, человек, задающий вопросы здесь, потащит барахло в ремонт?
А будет ли соизмерима стоимость ремонта со стоимостью железки, которую можно с легкостью найти на помойке.
Так что боязнь, что хлебушек отнимут, напрасна.
Хочешь "...накопленных знаний..." , - Ну держи:
http://www.ex.ua/view/3701443
http://www.radiosovet.ru/magazine/ |
Спасибо.
Кстати, с цветом разобрался. Вот с геметрией пока не фига не могу сделать. А паять все емкости подряд желания нет.
| Yuritsh писал: |
| E177 писал: |
что теперь то не по правилам? |
Удивительно. Такое может быть только на бывшем пространстве СНГ. Вряд ли где ещё.
Человек, не читая правил заявляет:
| E177 писал: |
что теперь то не по правилам? |
типа он что-то прочитал, и что-то изменил.
Насколько же велика жажда халявы?????????? |
Настолько, насколько раздуто эго людей, которым вместо того, чтобы написать что не так или кинуть ссылку, лучше вдоволь натешить свое самолюбие |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
| E177 писал: | | паять все емкости подряд желания нет |
- не паяй - пригласи Мастера - он ЗНАЕТ какие паять ... че ты тут забыл, дауноклиентоламеренок ? |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| Crotcheteer писал: | | вместо того, чтобы написать что не так или кинуть ссылку |
Ссылка была кинута всего ЧЕРЕЗ 4 МИНУТЫ после заданного вопроса. Но как же велика жажда халявы, когда ДАЖЕ ДЛЯ СЕБЯ лень прочитать написанное, специально для таких, как ты. |
|
|
ФИОФАН
|

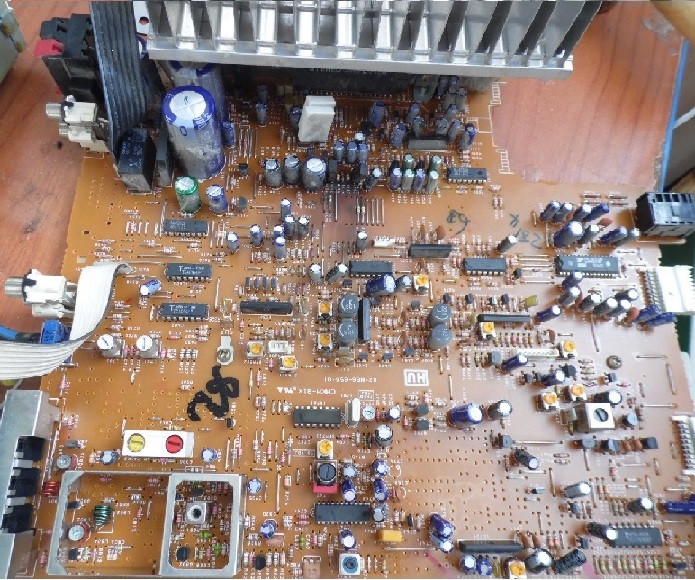

Sony KV-M2100K шасси BE-2A
Main - 1-646-652-13
Micom - PCA84C840P/012A
Memory - ST24C02CB1
SMPS - STR54041
SAW - K2950M
Colour decoder - TDA4650
Delay - TDA4661
Video - TDA3508
VIF - TDA8304
Vertical - LA7832
TV/AV, SIF - TDA3827
Tuner - 1-465-541-14 TERE1-054D (UV916H)
Tube - A51JUH51X
FBT - 1-439-493-11 (HR7243)
HOT - BU508AS2H
RGB Amp. - BF871
Начнем с того, что по роду своей деятельности к профессиональному ремонту теле аппаратуры никакого отношения не имею, по сути Ваш клиент. Однако электроника была моим хобби до определенного возраста, когда носиться за комплектующими на поля митинского рынка было не лень.
Так вот, к делу: получил в подарок неработающий телевизор, как сказал даритель «бла, бла, бла …просто не включается! Ну ты умеешь, разберешься.» Я как раз искал подобный телек для дачи, потому как считаю, что CRT для 18 каналов аналоговой антенны выше крыши для дачного времяпрепровождения.
Да, действительно … не включается. Воспользовался Вашим ресурсом, скачал схему, внимательно прочитал все интересующие темы по этому телеку, и не только. И начал тыкать сначала тестером, к сожалению китайским, стрелочного нет. И обнаружил короткое замыкание в цепи вторичного питания Т604 Vcc, пробит защитный диод D611 на КЗ, и разрыв предохранителя PS801. Предохранитель снял с платы благо на работе неработающих плат различных достаточно, поставил, а защитный диод Зенера вообще убрал. Телек заработал нормально так, может только радиаторы питания и строчной развертки нагревались, но не закипали, пальцы не жгло. Ну думаю, герой, мастерство-то не пропьешь, руки-то помнят. Думаю, поставлю-ка я защитный диод и номинальный предохр., купил в Чипе и Дипе, поставил, включил. Такого фейерверка я пожалуй не видел лет 20. Искрило и трещало все что можно, предохранитель быстродействующий такой вылетел со вспышкой в последнюю очередь. Все, на этот раз мертвяк! Подумал я и измерив тестером КЗ на HOTе, поехал в магаз покупать BU508AS2H, а заодно и STRку 54041. Начитавшись Ваших тем, нагрузил источник питания лампой 60 ват., СР не подключена: получил следующие напряжения: на выходе диодов 111В, 7,7В и 16,7В. На ногах STR 1-39B, 2-0,24В, 3-299В, 4-0,02В, 5—33,7В. Проверил демпферные диоы и конденсаторы С805, С806, D801, D802 мультиметром с С-метром. Все рабочее. Проходной конденсатор С840 на базу Q801 – в норме, пробовал методом замены. Далее подключил лампу 60 вт. в разрыв Ucc, впаял новый HOT. Включил, лампа горит ярко. Меряю напряжения по постоянному току: питание Uсс 150В, на 4 ноге FBT 150B, на коллекторе HOT 35 B. Переносным осциллографом смотрю амплитуду импульсов строчной развертки на коллекторе HOT два горба слегка зауженные чуть больше 150 вольт, форму рассмотреть не могу осцил. не позволяет растянуть импульсы до одного. Исследовал конденсаторы по ОС ничего подозрительного. Отключил ОС, лампа притухла, на коллекторе HOT напруга по постоянке возросла до 70В. Аналогично исследовал и Q 801 все вижу и меандр на базе с 29 ноги микрухи TDA 8304 с частотой 15,557 Кгц. и на коллекторе Q801 по амплитуде 35В, но слегка заваленный. Ну после всего этого подключил назад ОС. Снял лампу. Вставил в цепь PS предохранитель. Включил – HOTа со мной не стало, пробит накоротко. Благо я их аж 3 штуки купил. Почитав все ваши посты по интересующим темам прихожу к выводу что FBT погорел после второго включения, когда все заискрилось. Ну потому что амплитуда на коллекторе HOTа с лампой не превышает значения питания и выше 170 вольт по амплитуде на горбах строчных импульсов. Все пипец. Что делать дальше? Может еще что-то не проверил? |
|
Joiner
Фанат форума
Сообщения: 3612
|
| ФИОФАН писал: | | ... Может еще что-то не проверил?.. |
Два раза БП уходил в разнос и ясное дело, что дефект в принципе не обнаружен. Остальные бахи и взрывы с пробоем НОТа - это уже следствие.
| ФИОФАН писал: | | ... Что делать дальше?.. |
Хороший вопросец  Но как-бы он риторический. А у меня чисто практический вопрос - что за стабилитрон Вы поставили вместо родного по В+?
.
И вот это растолкуйте
| ФИОФАН писал: | на выходе ... 111В ...
Меряю напряжения по постоянному току: питание Uсс 150В , на 4 ноге FBT 150B ... |
|
|
|
ФИОФАН
|
Вы имеете ввиду диод Зенера, изначально я его просто выпаял и включил без него, телек заработал. Впаял то что прописано по схеме, если только я чего-то не коротнул дополнительно от радости что все этим и закончтся, произошел фейерверк. Эксперименты с лампой я уже делал и еще не закончил без этого диода.
ДОБАВЛЕНО 29/05/2014 13:14
По второму вопросу поясняю: 111 вольт я намерил мультиметром на выходе БП нагрузив цепь Ucc лампой относительно общего провода, тем самым проверив только БП. А 150 вольт я намерил на выходе БП и соотвептственно на 4 ноге FBT при подключенной лампе 60 вт в разрыве PS, я же его выпаял после его взрыва. Измерения проводил по постоянному току. Вот и все. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
|
pion
Передовик
Сообщения: 1602
|
Так а что не устраивает в ТВ? Конкретно что не нравится?  |
|
serg63
Передовик
Сообщения: 2691
|
| ФИОФАН писал: | | ноге FBT 150B, на коллекторе HOT 35 B. |
| ФИОФАН писал: | | если только я чего-то не коротнул дополнительно от радости что все этим и закончтся, произошел фейерверк. |
Я думаю,на этом твои эксперименты закончились.Выхода два:в мусор или выделять бабки на мастера.Или ты думаешь,что кто-то после этих бредовых объяснений и непонятных телодвижений сможет тебе его заочно отремонтировать? |
|
Joiner
Фанат форума
Сообщения: 3612
|
| ФИОФАН писал: | | ... 111 вольт я намерил мультиметром на выходе БП ... А 150 вольт я намерил на выходе БП ... Вот и все. |
Если для Вас тут всё просто и понятно, то
тут я согласен на все 101% |
|
|
ФИОФАН
|
Уважаемые гуру, ну вот начинается, хотелось бы по существу. Не нужно быть семи пятий во лбу чтобы давать подобную консультацию. То что с телеком проблемы (писец или не писец) я и без Ваших умозаключений догадываюсь. И вопрос не в бабках. Ремонт обойдется дороже его стоимости, допустим на AVITO. Сейчас заочно даже прыщ не вскочит, даже от непонятных для ыукп65, ...ой....serg55 телодвижений.
ДОБАВЛЕНО 29/05/2014 16:39
Читай текст внимательней "просто" я выпаял элемент. А "просто и понятно" в том контексте, что Вы используете в посте нет.
Вы посылаете в сад? Так и скажите, что ресурс для сервисменов.
ДОБАВЛЕНО 29/05/2014 16:49
Да еще, забыл. Тыкни если не трудно где бред. А я укажу где этот бред ты же и советуешь. |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7330
|
| ФИОФАН, дык Joiner, только что и тыкнул. Скока все же на выходе БП 111 или 150в? При 150 фейерверк и происходит. |
|
|
ФИОФАН
|
Дык Вам так и писано. 111 вольт когда нагрузка стоит между B+ и общ. проводом (СР при этом отключена по питанию) - так я проверяю БП.
150 вольт когда нагрузка в цепи запитки СР- так я проверяю режимы работы СР, чтобы лишний раз не жечь HOT, да и без нагрузки я бы ничего не успел бы увидеть. К Joiner претензий нет.
Может мне нужно смотреть STR? Но на всех ногах норма (Схема по постоянке есть)
ДОБАВЛЕНО 29/05/2014 17:22
А 150 вольт там может появиться, так как нагрузка HOTа реактивная, и появится именно тогда, когда пара ТДКС и драйвер не в режиме, допустим если пробит FBT. Не вижу повода лезть в БП. Импульсник заводится. На STRке почти все в норме чуть завышена 3я нога на моей схеме 265в а имею 299в. Что скажете, или это тоже бред? |
|
Joiner
Фанат форума
Сообщения: 3612
|
| ФИОФАН писал: | ...
150 вольт когда нагрузка в цепи запитки СР- так я проверяю режимы работы СР... |
Еще скажИте, что в схему не заглядывали и не смотрели, что там положено по питающим напряжениям  |
|
|
ФИОФАН
|
Зачем так говоришь, заглядывал, положено 135 вольт- запитывающее, на коллекторе HOTa 139 вольт это когда все в режиме.
А когда нет- питающее 150 вольт, на коллекторе 35 вольт. Нагрузку снимаешь - горит транзистор. Ну а 111 вольт получается если лампа 60 вт. подвешанная к общ. проводу слишком большая нагрузка. но в этом случае я лишь проверяю что импульсный транс завелся. |
|
gilan
Модератор
Сообщения: 1748
|
чёрт-те что...
ФИОФАН, что Вы имеете в виду, говоря "общий провод"? В современных телеках две "земли"- горячая и холодная. Горячая это в первичке, холодная- во вторичке. Измерения в первичке проводятся относительно горячей земли, во вторичке- относительно холодной земли. А относительно чего проводите измерения Вы? |
|
eduard2
Модератор
Сообщения: 4783
|
| Цитата: | | как сказал даритель «бла, бла, бла …просто не включается |
а ,что это означает бла.бла.бла- на русском языке  |
|
|
ФИОФАН
|
| Понял. 111 вольт в БП я намерил относительно холодной земли, на вторичке. Режимы STRки смотрел относительно горячей земли. На мой взгляд понятия "земля" и "общий провод" равнозначны. Да про "горячую землю" я не упомянул, думал что это и так ясно, там ее цепь не актуальна, один раз замерил и все можно не вспоминать. Чёрт-те что прояснился? |
|
|
ФИОФАН
|
| "Бла.бла.бла" не относящаяся к сути проблеммы речь. Типа "Я давно просил забрать мой старый телек приезжай, а то он место занимает в гараже..." далее по тексту. Так понятно? Ок! Продолжаем жальше. Пост для тех, кто может прочитать больше трех строк. |
|
|
