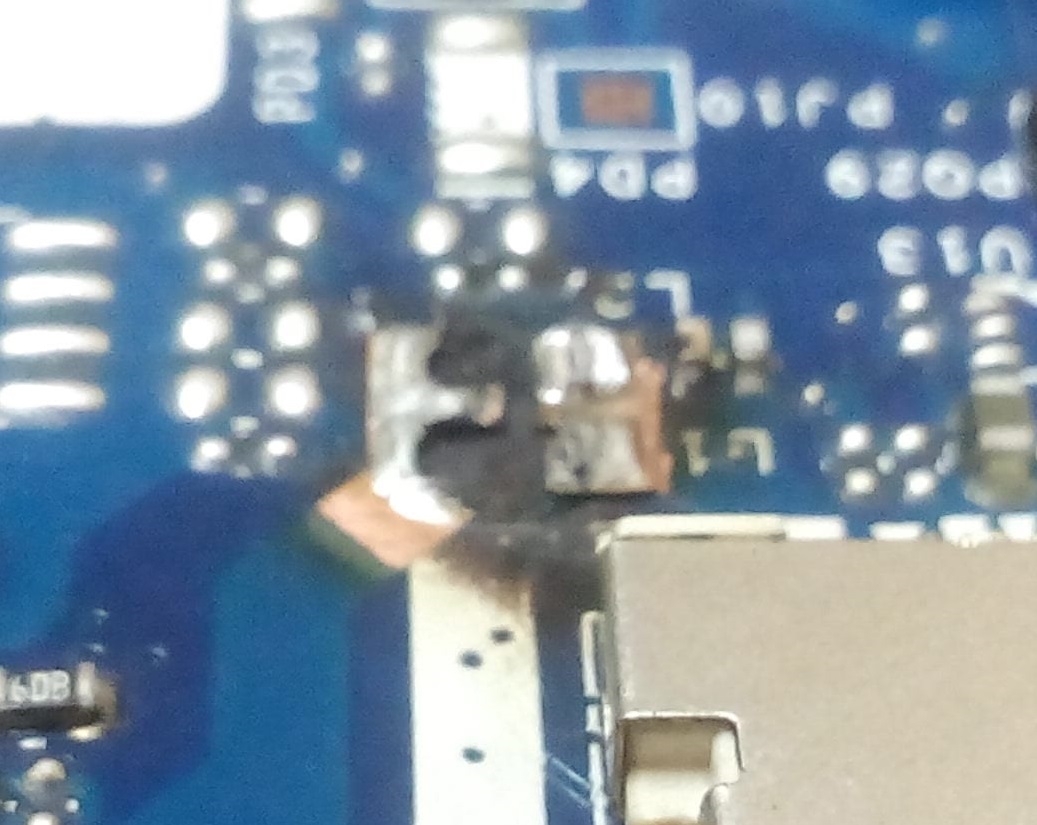

PDP Samsung PS51D450A2WXRU принесли с убитыми
Y и X. На LJ92-01759A отсутствует Q4202, по аналогии похоже что это 30J124, хотелось бы подтверждения.
На Y после оптопар TLP155 (U5006, 5014,5026) в цепи затворов ключей стоят Q5003,5015,5010 в корпусе tsot-23-5 с нечитаемой маркировкой. Что это?
 .jpg 148.83 КБ Скачано: 365 раз(а)
|
|
eduard2
Модератор
Сообщения: 4783
|
webs,| Цитата: | | Q4202, по аналогии похоже что это 30J124 |
, Вполне может стоят IGBT в модуле Z-SUS,Q4302, Q4202, Q4101, Q4104.
Модуль LJ92-01763A. 3х 30G124 и 2х RJP30H1. остальные такие транзика у тебя стоят , и под такими поз. номерами ? инфы давай больше | Цитата: | | в цепи затворов ключей стоят Q5003,5015,5010 в корпусе tsot-23-5 с нечитаемой маркировкой. Что это? |
Пины распиши данного девайса если не читабельная маркировка ,по идеи это повевик или сборка раз обозначение на плате стоит Q5xxx - фото по качестевеннее можешь сделать или у тебя вообще там не чего не видно ? |
|
|
webs
|
PCB LJ41-09422A
PBA LJ92-01759A (HD) , LJ92-01763A (FHD)
Q4101, Q4301 -- RJP30H1
Q4401, Q4402 -- 50B06
D4103, D4302, D4202, D4505 --10A400H
Q4503 -- 30G124
Q4202 --??? |
|
|
webs
|
Y-SYS
LJ92-01760A (HD)
Q5003,5015,5010 маркировки нет.
1. +питание
2. NC
3. _I_
4,6 с выхода оптопары U5006 через 100 Ом
5. на затвор IGBT, через 15 Ом
4,6--5 вызваниваются, как пара встречных диодов |
|
eduard2
Модератор
Сообщения: 4783
|
webs,| Цитата: | | Q4401, Q4402 -- 50B06 |
Что я не понял что это на транзики такие ,фото дай этих транзиков и остальных тоже | Цитата: | Q5003,5015,5010 маркировки нет.
1. +питание
2. NC
3. _I_
4,6 с выхода оптопары U5006 через 100 Ом
5. на затвор IGBT, через 15 Ом
4,6--5 вызваниваются, как пара встречных диодов |
это тебе нужно по табличке подбирать |
|
|
webs
|
| Q4401, Q4402 -- 50B06 SMK1820, пара MOSFET, N-Channel, к ним вопросов нет. |
|
eduard2
Модератор
Сообщения: 4783
|
webs, | Цитата: | | Q4401, Q4402 -- 50B06 SMK1820, пара MOSFET, N-Channel, к ним вопросов нет. |
Так бля надо сразу правильно писать название транзиков в этом блоке ,где тогда Q4104 ?  и я же тебе писал | Цитата: | | Модуль LJ92-01763A. 3х 30G124 и 2х RJP30H1 |
фото где этих транзиков ? или мне их за тебя положить в тему  что то я не понял , что у тебя за модуль такой ? где эти транзики у тебя стоят ? | Цитата: | PCB LJ41-09422A
PBA LJ92-01759A (HD) , LJ92-01763A (FHD)
Q4101, Q4301 -- RJP30H1
Q4401, Q4402 -- 50B06
D4103, D4302, D4202, D4505 --10A400H
Q4503 -- 30G124
Q4202 --??? |
|
|
|
webs
|
Q4104 и Q4504 изначально не были установлены на плате.
ДОБАВЛЕНО 26/01/2017 00:34
Q4504
|
|
eduard2
Модератор
Сообщения: 4783
|
webs, | Цитата: | Q4104 и Q4504 изначально не были установлены на плате.
Q4504 |
Странная какая то у тебя плата получается ,должны стоять эти транзики смотри на эту плату
Такой у тебя модуль  ревизия какая у твоего модуля ?| Цитата: | Q4503 -- 30G124
Q4202 --??? |
Q4202 =30G124 у меня такая инфа про этот транзик ,в данной плате,вот ещё фотка на этот модуль где написаны какие стоят транзики http://remont-aud.net/_fr/347/5004234.jpg у меня даже есть фото печатки этого модуля  сравнивай у тебя такая плата с драйверами и с БТИЗ -транзиками как на этой фотки ? |
|
|
webs
|
По Q4202 спасибо, определился.
А набор действительно странный. На X недоустановлены Q4104, Q4302, Q4504, хоть они и в параллель соответственно Q4101,Q4301.Q4503, но все-же сэкономили
На Y так-же не хватает Q5001 (в параллель Q5002), хотя проброс резисторов в цепь затвора имеется, Q5011 (Q5009) и Q5016 (Q5017).
X.jpg 163.76 КБ Скачано: 409 раз(а)
.jpg 185.31 КБ Скачано: 355 раз(а)
.jpg 78.22 КБ Скачано: 367 раз(а)
|
|
