| Автор | Сообщение |
|---|
makar.i
Фанат форума
Сообщения: 4035
|

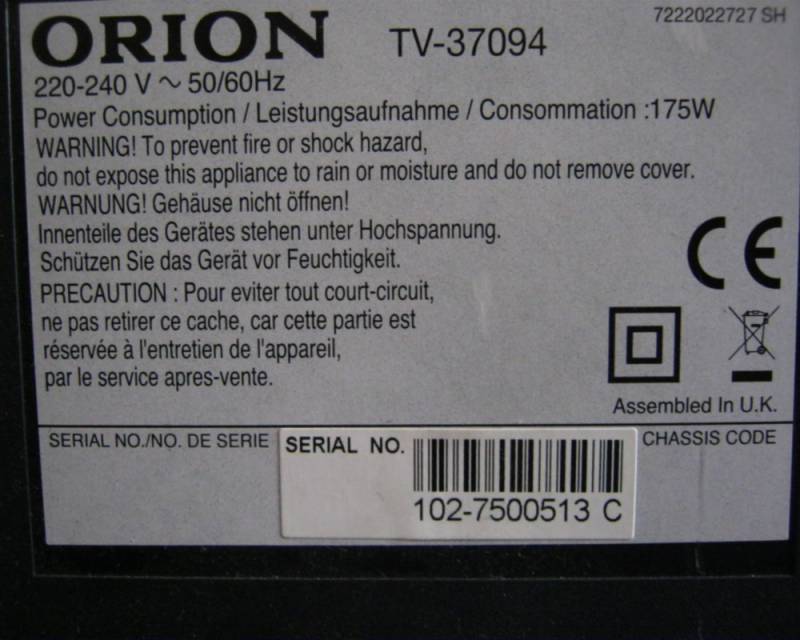

| мужики поделитесь схемкой . а то восстановить восстановил , 12,8 в есть , выход led 56 в по всем трем каналам есть , ума не приложу как эт су.. в дежурный режим вогнать , дабы проверить оканчательно его работоспособность. |
|
makar.i
Фанат форума
Сообщения: 4035
|
или подскажите у кого в руках есть этот блок обозначение этого транзистора ZG или ZH
и если можно померьти напруги на фишке  |
|
makar.i
Фанат форума
Сообщения: 4035
|
| мужики , что ни у кого такого блока нет...? |
|
makar.i
Фанат форума
Сообщения: 4035
|
|
ILNAR85
Передовик
Сообщения: 1004
|
makar.i, если актуально. Померяю
ДОБАВЛЕНО 17/10/2017 15:26
Мерить в ДР?
ДОБАВЛЕНО 17/10/2017 15:46
В РР
1) 1,68-2,00
2) 1,46-2,06
3) GND
4) 1,73-2,01
5) 12,8
6) 3,28
7) 12,8
8) 3,28
9) 12,8
10) 4,5
11) 12,8
12) 3,3
13) 12,8
14) GND
15) GND
16) GND
17) N.C.
18) N.C.
На 1,2,4 пинах питание меняется в зависимости от картинки |
|
ILNAR85
Передовик
Сообщения: 1004
|
| В ДР питание присутствует только на 5,7,9,11,13 пинах 12,8V |
|
