ищу схему б.п. bn44-00496a для tv samsung UE40EH5007K

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
vadso
Заглянувший
Сообщения: 8

Сообщение #1 от 25/02/2015 04:28 цитата

Уважаемые форумчане очень нужна схема блока питания BN44-00496A или (PSLF760C4A) TV SAMSUNG UE40EH5007K. недовольство, огорчение
ОлегСторчак
Завсегдатай
Сообщения: 981

Сообщение #2 от 30/04/2015 17:16 цитата

vadso, Нашли схему. Мне тоже нужна искал везде и нет. Если у Вас есть поделитесь
vadso
Заглянувший
Сообщения: 8

Сообщение #3 от 05/05/2015 01:16 цитата

К сожалению не нашел, пришлось методом тыка разбираться.
Denis134
Заглянувший
Сообщения: 1

Сообщение #4 от 08/11/2015 15:23 цитата

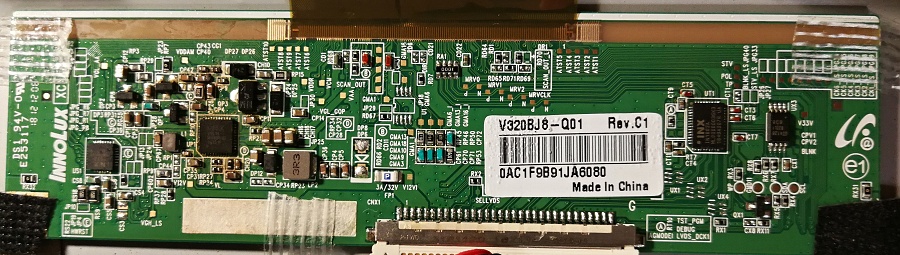

Дайте параметры этого сопротивления

 Описание:
 Размер файла:  234.96 КБ
 Просмотрено:  1932 раз(а)



eduard2
Модератор
<B>Модератор</B>
Сообщения: 4783
eduard2

Сообщение #5 от 08/11/2015 22:23 цитата

Denis134, Что значит дайте параметры сопротивления бяка Тогда мил человек дайте состав своего БП может тогда и дадим тебе (параметры) а правильней будет номинал данного резика - где стоит твой резик ?
ЗЫ-- Я знаю только какой там ШИМ стоит и Ключ ( ну токовый датчик в ключе ,и демпфер по моему )
DM859 = SR315
RM816 = 0,2 Ohm 2W
QM802S = 13NM60
ICM801S = SSC2S110
остальное ты нам поведай подмигивание и на фига ты это порнофото положил - на нём не хера не видно - вот это бы лучше посмотрел порнофото с лупой улыбка BN44-00496A А теперь сам смотри какое у тебя сопро стоит с номиналом "0" ( предохранятся надо,понимаешь ?) смех
INJENER Garry
Участник
Сообщения: 218

Сообщение #6 от 31/07/2018 12:21 цитата

Кто знает, греется порядочно радиатор и транс в bn44-00496a, нормально для них? и какой номинал стабилитрона в шим 2S110 в этом блоке на втором пине, в даташите и стандартном включении нет, бывает корпус как транзистор смд и типа диода.
INJENER Garry
Участник
Сообщения: 218

Сообщение #7 от 18/08/2018 14:44 цитата

BN44-096A . пробит 13NM60n.
DM801 диод в корпусе транзистора, в обвязке 13NM60n, показываеи обрыв, чем можно заменить, название не видать, прошу помощи форума.)
Евгений373
Фанат форума
Сообщения: 3745
Евгений373

Сообщение #8 от 18/08/2018 18:54 цитата

1n4148
INJENER Garry
Участник
Сообщения: 218

Сообщение #9 от 18/08/2018 20:36 цитата

Евгений373 писал:
1n4148

В таком корпусе не бывает ведь?
INJENER Garry
Участник
Сообщения: 218

Сообщение #10 от 19/08/2018 09:43 цитата

Включен диод с вывода полевика 13NM60n.вывод исток тот что на массу, параллельно резистору 0.22 ома . на схеме BN44-00496B отсуствует такой диод а родной схемы не видел.
Евгений373
Фанат форума
Сообщения: 3745
Евгений373

Сообщение #11 от 20/08/2018 13:56 цитата

Бывает LL4148, но корпус двухногий, а вообще выкинь его и спи спокойно.
Radiomaniac
Заглянувший
Сообщения: 4

Сообщение #12 от 26/01/2019 21:03 цитата

А у меня в таком же блоке пробит диод d9101 - это диод идущий к затвору транзистора Q9101 (его тип плохо читается, но похоже что это D9N40) включающего-выключающего подсветку. По диоду не могу сказать ни какой он, ни даже не пойму куда направлен - уж тем более непонятно, чем заменить...
drudolf
Новичок
Сообщения: 24
drudolf

Сообщение #13 от 25/11/2019 09:13 цитата

INJENER Garry, Разобрались с перегревом ? У меня такая же фишка. Все поменял:и конды 47мкф 250в,два диода HER308(в утечке были),в первичке и во вторичке все электролиты поменял,по барабану,стал чуть меньше греться,но не нравится мне этот перегрев.Может быть это рабочий режим ?(50-60 градусов)
georg77
Участник
Сообщения: 110

Сообщение #14 от 24/05/2020 09:49 цитата

Попался такой ТВ с циклической перезагрузкой после появления логотипа. Оказался вздутый конденсатор CM852 47*200v. Заменил на 100*160v. В реальности на нём 106 v. Может, кому- то пригодится схема от похожего блока, но с буквой "B" .

  samsung_bn44_00496a_sch.pdf  5.4 МБ  Скачано: 2717 раз(а)
korchagin16
Заглянувший
Сообщения: 1

Сообщение #15 от 17/10/2020 19:55 цитата

georg77 писал:
Попался такой ТВ с циклической перезагрузкой после появления логотипа. Оказался вздутый конденсатор CM852 47*200v. Заменил на 100*160v. В реальности на нём 106 v. Может, кому- то пригодится схема от похожего блока, но с буквой "B" .
Тоже самое один в один,заменил кондер все заработало.
alex24-007
Заглянувший
Сообщения: 3

Сообщение #16 от 06/01/2021 18:50 цитата

Denis134 писал:
Дайте параметры этого сопротивления

это нулевик, другими словами просто перемычка
