Andrii1977
|
Прошу помочь со схемой аудио усилителя Сигма-200К . Эстрадный Усилитель мощности двухканальный Сигма-200К изготавливался на ПО "Электроизмеритель" в г.Житомир, (марка "ЭСТРАДИН") с 1989г.
Номер: ТУ 25-7530.0023-88 . Мощность 2х100Вт.4ом в режиме "стерео" или 200Вт.8ом в режиме "мост"
Нужна схема именно Сигма-200К , т.к. без "К" схема имеется и она отличаться. Заранее спасибо !
[img]http://image_url[/img][/img]

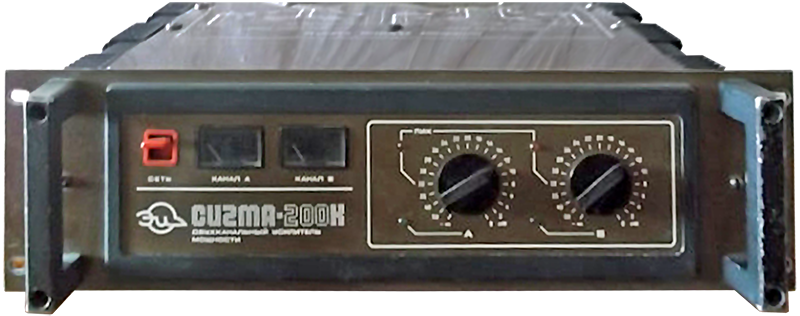

sigma-200k-800.png |
Описание: |
|
Размер файла: |
328.26 КБ |
Просмотрено: |
42 раз(а) |
|
|
|
skolin
Передовик
Сообщения: 1185
|
Andrii1977 писал: |
Нужна схема именно Сигма-200К , т.к. без "К" схема имеется и она отличаться. Заранее спасибо !
|
Не существующее не найти. Это и есть схема, а в любой схеме предусмотрены заводские изменения которые нигде не фиксируются. Если только встречаются любители рисовать с платы.
ДОБАВЛЕНО 13/06/2024 07:57 |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7332
|
Малость оффтопа: смотрю на фото и читаю описание и не покидает меня мысль что что то не вяжется между логотипом на морде и словами о производителе. Погуглил малость и нашел логотип Сарапульского радиозавода им Орджоникидзе советских времен, приктически один в один с недавним житомирским.
skolin, не знаю как там в Житомире принято, мож действительно буква в конце модели приводит к незначительным изменениям в схеме, но мне попадались аппараты не их производства, где изменение модели к-1 на к-2 в одном году выпуска означает переход от отличного и надежного прибора на 561 серии к глюкавейшему поделию на atmega. Не буду производителя палить, мож сам загнется. |
|
Andrii1977
|
skolin писал: | Andrii1977 писал: |
Нужна схема именно Сигма-200К , т.к. без "К" схема имеется и она отличаться. Заранее спасибо !
|
Не существующее не найти. Это и есть схема, а в любой схеме предусмотрены заводские изменения которые нигде не фиксируются. Если только встречаются любители рисовать с платы.
ДОБАВЛЕНО 13/06/2024 07:57 |
Спасибо , жаль , бред конечно, что схему не выдали при производстве аппарата, там значительные изменения. |
|
