Ищу схему ЖК-ТВ Sony KDL-37P3020 или шасси(РЕШЕНО)

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
ДИМЫЧЬ
Участник
Сообщения: 167
ДИМЫЧЬ

Сообщение #1 от 16/11/2011 18:36 цитата

Нужна схема телевизора Sony KDL-37P3020
Питатель совмещён с аудио - 1-874-219-13
Мать - 1-874-223-12
Проц.- CXD9922R + eeprom 24C32
На платах есть ещё интересная надпись GS3 ,но поисковый запрос ничего не дал.
СРАЗУ ПРЕДУПРЕЖДАЮ!!! шасси SE1 и SE2 не подошло!!!
Если нужно,есть фотки.

Лэйба на телеке.JPG
 Описание:
 Размер файла:  137.89 КБ
 Просмотрено:  332 раз(а)

Лэйба на телеке.JPG

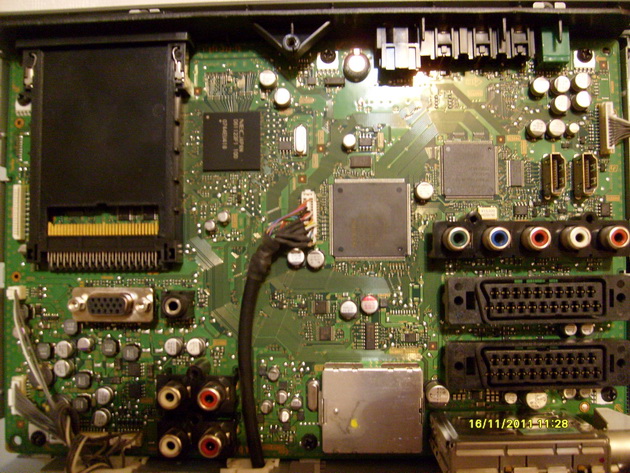

Мать вид сверху.JPG
 Описание:
 Размер файла:  170.48 КБ
 Просмотрено:  372 раз(а)

Мать вид сверху.JPG

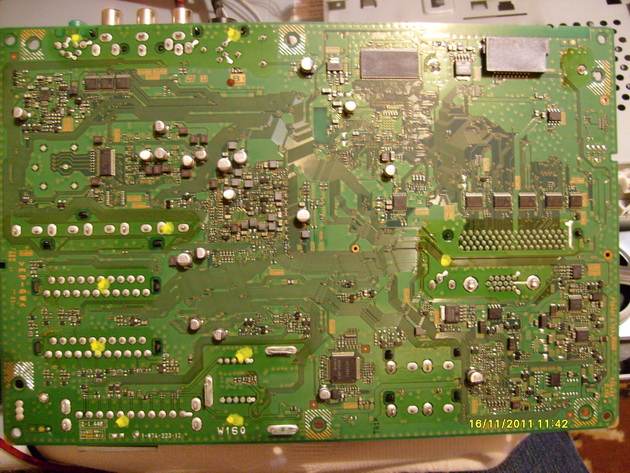

Мать вид снизу.JPG
 Описание:
 Размер файла:  182.49 КБ
 Просмотрено:  346 раз(а)

Мать вид снизу.JPG


Питатель общ.вид.JPG
 Описание:
 Размер файла:  167.11 КБ
 Просмотрено:  424 раз(а)

Питатель общ.вид.JPG

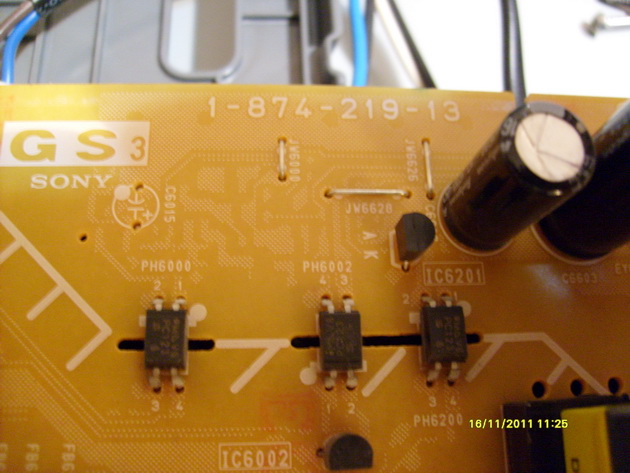

Номер питателя.JPG
 Описание:
 Размер файла:  102.59 КБ
 Просмотрено:  339 раз(а)

Номер питателя.JPG

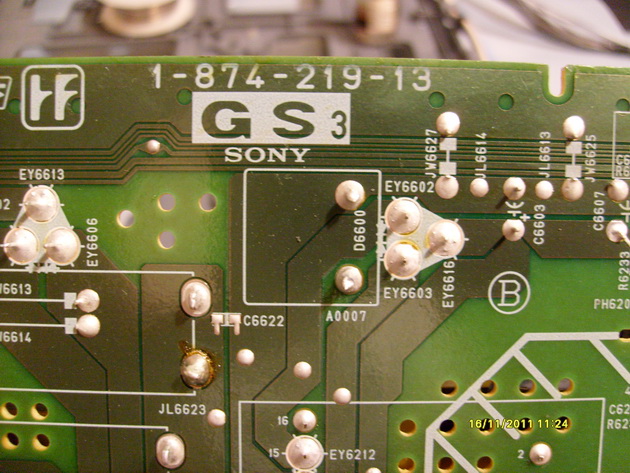

Номер питателя с др.стороны.JPG
 Описание:
 Размер файла:  143.06 КБ
 Просмотрено:  303 раз(а)

Номер питателя с др.стороны.JPG
