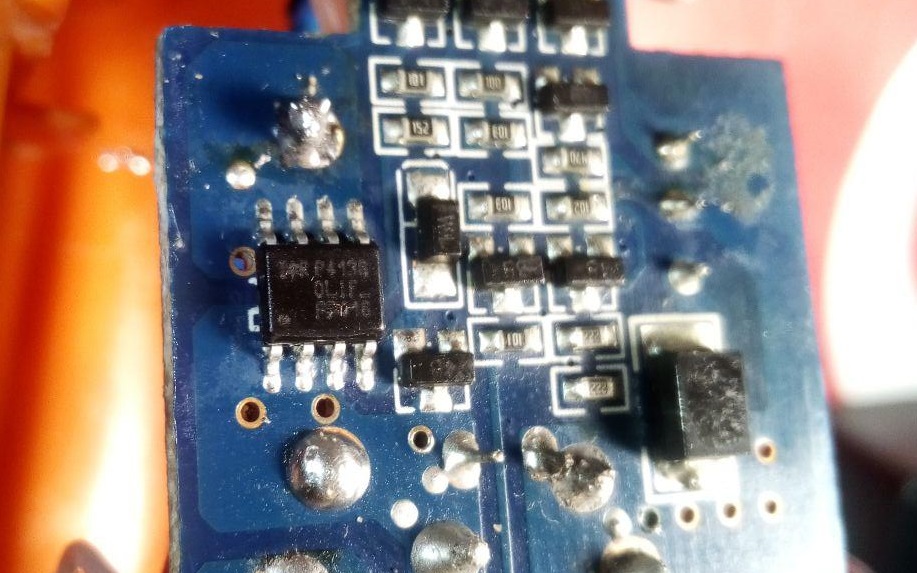

Помогите расшифровать маркировку шим-микросхем питания процессора, сгорели вследствии подачи 12 вольт вместо 5. Код ШИМ - BX5L. Андроид ТВ приставка MX4 TV Box .

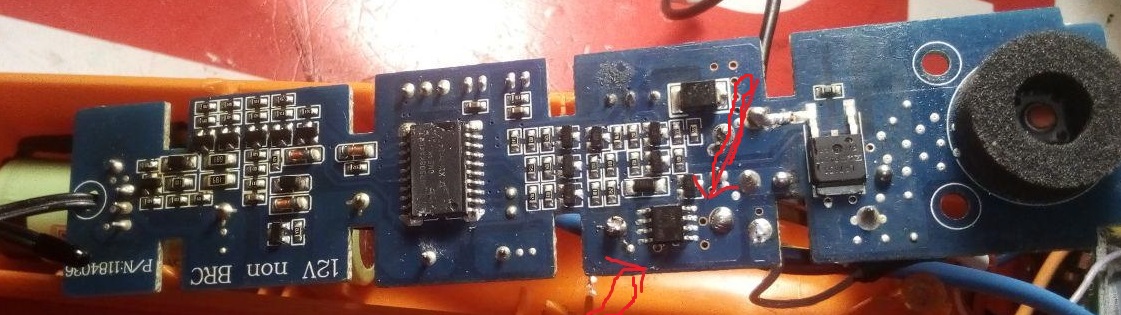

  IMG_20180705_211321.jpg  105.27 КБ  Скачано: 56 раз(а)
roges
Передовик
Сообщения: 1195

Сообщение #2 от 05/07/2018 22:21 цитата

sagadvin1986, сравни включение с BL9309 - 5.5V 2.0A 1.3MHz Synchronous Buck Converter

sagadvin1986
Заглянувший
Сообщения: 2

Сообщение #3 от 08/07/2018 19:05 цитата

К сожалению электрической схемы у меня нет. По замерам омметром сопротивление между IN и EN -250k. SW и FB 42k. FB и GND 300k . На этой же схеме другие сопротивления. Подключил к сети с выпаяными микросхемами . Напряжение на входе 4 контакте 5.2 вольта на 1 - 4.9 в.
roges
Передовик
Сообщения: 1195

Сообщение #4 от 08/07/2018 22:54 цитата

sagadvin1986 писал:
К сожалению электрической схемы у меня нет.

Для сравнения распиновки схема не нужна.
