Нужна схема УНЧ ЭСКО100

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
demis5422
Новичок
Сообщения: 10

Сообщение #1 от 19/09/2013 20:17 цитата

нужна схема на усил.эско 100 .1986г.

усилок эско 100


georgi d
Передовик
Сообщения: 1145
georgi d

Сообщение #2 от 19/09/2013 21:28 цитата

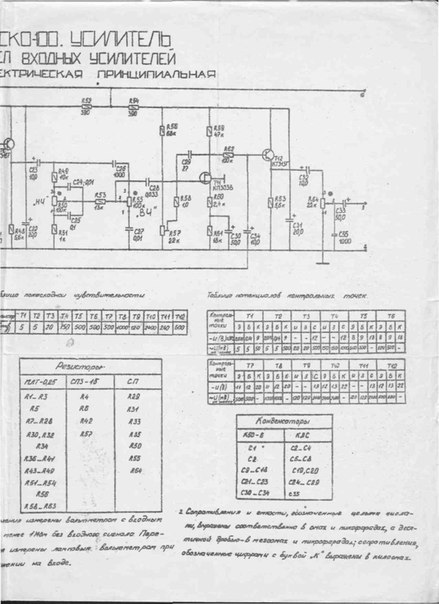

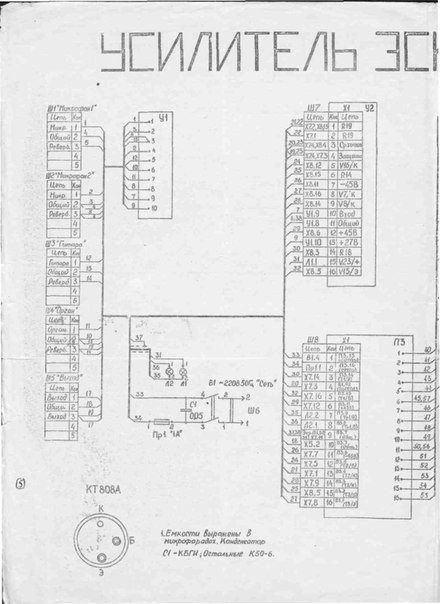

Вот это поидет?
Что то год выпуска там не вижу

  eko100.jpg  49.96 КБ  Скачано: 2737 раз(а)
  eco.jpg  48.02 КБ  Скачано: 2239 раз(а)
  --ec.jpg  62.33 КБ  Скачано: 2826 раз(а)
  ecco.jpg  50.99 КБ  Скачано: 1868 раз(а)
  e-c-o.jpg  64.58 КБ  Скачано: 1805 раз(а)
  eko---1-00.jpg  39.73 КБ  Скачано: 1757 раз(а)
  --e-ko100.jpg  60.66 КБ  Скачано: 2166 раз(а)
  ecco.jpg  50.99 КБ  Скачано: 1729 раз(а)
  eko---1-00.jpg  39.73 КБ  Скачано: 1868 раз(а)
  --eko100.jpg  43.82 КБ  Скачано: 1869 раз(а)
eduard2
Модератор
<B>Модератор</B>
Сообщения: 4783
eduard2

Сообщение #3 от 19/09/2013 22:34 цитата

georgi d Георгий Привет! да можно было обойтись одной ссылкой на схему ( ну тебе веднее) эско 100 аФтор видимо по деталюшкам решил ,что этого года P.S-да есть инфа ,что в ноябре 1985 вых. тразики стояли здесь хотя какая разница какого он года выпуска х.з ,челу надо просто схема
georgi d
Передовик
Сообщения: 1145
georgi d

Сообщение #4 от 20/09/2013 09:10 цитата

eduard2, Эдуард привет!
Можно было но я то что нашел взял и положил.Дальше не искал.
Я так давно вам не помогаю что после того как их поднял потом понял что нужно было их всех соединить.
И еще я бы их здель в один файл pdf но на даний момент в этом компюторе у меня этой пропраммы нет.

  eko100.rar  531.62 КБ  Скачано: 1513 раз(а)
VikBel
Старший модератор
<B>Старший модератор</B>
Сообщения: 5232

Сообщение #5 от 21/09/2013 15:09 цитата

georgi d писал:
eduard2, И еще бы их зделать в один файл pdf

Сделал.

  ЭСКО-100.rar  539.52 КБ  Скачано: 1635 раз(а)
georgi d
Передовик
Сообщения: 1145
georgi d

Сообщение #6 от 21/09/2013 17:27 цитата

Цитата:
Сделал.

Вот другое дело.
VikBel, ты у нас как всегда классно!
demis5422
Новичок
Сообщения: 10

Сообщение #7 от 24/09/2013 18:00 цитата

привет georgi спасиб тебе что ответил и што поделился схемой .но к сожелению это не та схема котороя мне нужна . эско 100 было в 3 вариантах выпущено. 2 усилка и 3 магнитный ревер 3мода.и схема отличается друг от друга .мне нужен2 вариант усилка с вертикальными регуляторами как на фото 1986 г. еслив есть такая выложи спасиб.
demis5422
Новичок
Сообщения: 10

Сообщение #8 от 02/10/2013 17:05 цитата

нет у тебя другой схемы
eduard2
Модератор
<B>Модератор</B>
Сообщения: 4783
eduard2

Сообщение #9 от 02/10/2013 18:33 цитата

demis5422, это ты к georgi d, (Георгий) обращаешься, или к кому? так он далеко от нас в Греции живёт улыбка как тебя понять 2 -вариант с вертикальными регуляторами как на фото 1986 г ( так на фото я не вижу ,что там вертикальные регуляторы ) ну поведай нам всём какие есть три варианта исполнения этого усилителя бяка и мож схему хоть опиши ,на чём состоит твой усил.
demis5422
Новичок
Сообщения: 10

Сообщение #10 от 02/10/2013 20:59 цитата

можно к любому не обяз к нему .смотри я на форуме усилков описал всё .но могу показать фото всех мод усилителя и ревера магнит и цифра .но ревер ненадо .есть на транзистр.и на мкс.вот почему я и спрашиваю с вертикалными регулят.котор с мкс.там на входе стоят 3мкс.мне такой надо.



















eduard2
Модератор
<B>Модератор</B>
Сообщения: 4783
eduard2

Сообщение #11 от 02/10/2013 21:15 цитата

demis5422, да видел я эти все фотки ( я так понял ,что тебе надо который на третьей фотки на крышке написано "эско-100) и вот с такой начинкой ЭСКО-100 был на выходниках 818/819ГМ , а предварительный усилитель сделан на трех 157УД2 смотри такой и с таким видком?

  e565e3894c4905ea3794707abc0983b9.rar  359.27 КБ  Скачано: 1152 раз(а)
demis5422
Новичок
Сообщения: 10

Сообщение #12 от 03/10/2013 09:51 цитата

привет эта схема не ум.а ревера и в ней нет оконечника ты чё то путаеш у ревера вход и выход линейный без усилка а пред.ус. да на 3 мкс .157уд2. А у меня пред .ус. также на 3 мкс .плата почти такаеже на 157.только выходной кс.на кт908Б.вот такой блин усилок .понаделали а теперь ищи блин. да еслиб знать чё раньше стояло в схеме а то половина выпаено и сгоревшие резюки а какие незнаю .

ДОБАВЛЕНО 03/10/2013 10:57

а у тебя эта схема на кт 819.есть ябы глянул.да думаю еслив не найду схему.то повыкидываю всё и поставлю на тдашках . бп позволяет .
