| Автор | Сообщение |
|---|
БУНЯ
Верный друг сайта
Сообщения: 6874
|
AF - звуковая частота
AFC - автоматическая подстройка частоты
Alim - цепь питания и формирования запуска
BCL - блок ограничения тока лучей
CAG - автоматическая регулировка усиления
Chrome - насыщенность, цветность
CLK - сигнал тактовой частоты
CTL - управление
CVBS - полный цветной телевизионный сигнал
DSP - цифровой звуковой процессор
EW (EAST-WEST) - схема коррекции геометрических искажений по горизонтали
Ext - внешний
FOCUS - фокусировка
IDENT - сигнал идентификации
Int - внутренний
OSD - экранное меню
PWM - сигнал (формирователь сигнала) с широтно-импульсной модуляцией
R, G, B - основные цвета ТВ изображения (красный, зелёный, синий)
SCL - сигнал синхронизации шины (I²C)
SCREEN - регулятор ускоряющего напряжения
SDA - сигнал данных шины (I²C)
SIF - промежуточная частота
SSC - трёхуровневый стробирующий импульс
Start - формирователь запускающего импульса
Stop - формирователь останавливающего импульса
THT - высокое напряжение
TV - телевизор, режим приёма ТВ сигнала
Uref - источник опорного напряжения
VIDEO - видеосигнал, канал изображения
VIF - промежуточная частота изображения
АББ - автоматический баланс белого
АМ - амплитудная модуляция
АПЧ - автоматическая подстройка частоты
АПЧГ - автоматическая подстройка частоты гетеродина
АПЧиФ - автоматическая подстройка частоты и фазы
АРУ - автоматическая регулировки усиления
ВЧ - высокая частота
ГКИ - генератор кадровых импульсов
ГСИ - генератор строчных импульсов
ГУН - генератор управляемый напряжением
ИК - инфракрасный (ПДУ, фотоприёмник)
КЗ - короткое замыкание
КМОП - комплеметарные металл, окисел, полупроводник
МОП (МДП) - металл окисел (диэлектрик) полупроводник
НЧ - низкая частота
ОС - обратная связь / отклоняющая система
ПЦТС - полный цветной телевизионный сигнал
ПЧ - промежуточная частота
ФАПЧ - фазовая автоматическая подстройка частоты
ФП - фотоприёмник
ЧМ - частотная модуляция
ЭДС - электродвижущая сила
ЭППЗУ, EEPROM - энергонезависимое постоянное запоминающее устройство |
|
мастер-ломастер
Модератор
Сообщения: 9972
|
A, AUDIO - звуковой сигнал
ABC - автоматическая регулировка уровня чёрного
ABL - автоматическое огранечение тока лучей
AC - переменный ток
ACC - автоматическая регулировка цветности
ADJ - регулировка
AFT - автоматическая точная настройка
AGC - автоматическая регулировка усиления
ANT - Антенна
APC - автоматическая подстройка фазы
AV - аудио визуальный сигнал (НЧ вход выход)
BELL - фильтр
BEND - диапазон
BL - гасящий импульс
BLK - бланкирование (сигнал бланкирования)
BRT - яркость
BUFF - буфер
C IN - вход сигнала цветности
CATV - кабельное телевидение
CENT - центровка
CH - канал
CHROMA - сигнал цветности
CIRCUIT - схема
CLAMP - фиксация уровня
CLC - тактовый сигнал
COIL - катушка индуктивности
CORR - КОРРЕКЦИЯ
DC - постоянный ток
DL - линия задержки
DY - отклоняющая система
FASTEXT - режим приема и передачи телетекста
FLLP - фильтр нижних частот
FLPH - фильтр верхних частот
FLYBACK - обратный ход
FM - частотная модуляция
G, GND, GROUND - корпус, общий
GAIN - усиление
G-Y - зелёный цветоразностный сигнал
HEATER - Подогреватель, накал
H-OUT - выход сигнала строчных запускающих импульсов
H-SYNC - строчный синхроимпульс
I²C (I2C) - цифровая шина передачи данных
IC - интегральная микросхема
IF - промежуточная частота
IR - инфакрасный (приёмник)
KILL - подавление (гашение)
L - низкий логический уровень
LED - светодиод
LEVEL - уровень
MEMORY - память
MPU - микропроцессор, микроконтроллер
MUTE - блокировка звука
NTSC - система цветного телевидения (США)
OFF - выключен
OIRT - международная организация радиовещания и телевидения
OSC - генератор
OSD - экранное меню
OUTPUT - Выход
PAL - построчное изменение фазы (система цветного телевидения)
PHONE JACK тип разъёма (наушники)
PIC - контрастность изображения
PIP - кадр в кадре
PLL - фазовая автоподстройка
PROTECT - защита
PWR - печатная плата
RECT - выпрямление
REF - опорный (сигнал)
REG - регулятор , стабилизатор
RF - радиочастота
SAWF - фильтр на поверхностных акустических волнах
SC, SSC - стробирующий импульс (двухуровневый, трехуровневый)
SCART JACK - тип разъёма
SCL - шина синхронизации цифровой шины I²C
SDA - шина данных цифровой шины I²C
SECAM - (система цветного телевидения)
SIF - промежуточная частота звукового сигнала
SPEAKER - звуковая головка, телефон
STBY - ожидание, дежурный
STV - спутниковое телевидение
SW - переключатель
SYNC - сигнал синхронизации
TRAP - режекторный фильтр
TTL - транзисторно-транзисторная логика
TXT - телетекст
UHF - дециметровый диапазон телевизионного вещания
Up-p - пиковое значение напряжения
V - вертикальный
VBS - полный телевизионный видеосигнал
VC (VT) - напряжение настройки
V-cent - регулятор центровки по вертикали
VCR - видеомагнитофон
VHF (VHF-L, VHF-H) - - метровый диапазон телевизионного вещания
VIDEO IN (OUT)- - вход (выход) видеосигнала
V-lin - регулятор линейности по вертикали
V-out - выход кадровой развёртки
V-size - регулятор размера по вертикали
WAVE-FORM - форма сигнала
XO - кварцевый генератор
Y/C - сигнал яркость/цветность
Y - сигнал яркости
МК - микроконтроллер
МС - микросхема
НЧ - низкая частота
ОЗУ - оперативное запоминающее устройство
ООС - отрицательная обратная связь
ОТЛ - ограничение тока лучей
ОХ - обратный ход
ПЗУ - постоянное запоминающее устройство
ПУ - панель управления
ПЦТС - полный цветовой телевизионный сигнал
ПЧ - промежуточная частота
ПЧЗ - промежуточная частота звука
ПЧИ - промежуточная частота изображения
СИ ОХ - строчные импульсы обратного хода
СИ - синхроимпульсы
ССИ - строчные синхроимпульсы
ТВ - телевизор, телевидение
ТТЛ - транзисторно-транзисторная логика
УВХ - устройство выборки -хранения
УПЧ - усилитель промежуточной частоты
УПЧЗ - усилитель промежуточной частоты звука
УПЧИ - усилитель промежуточной частоты изображения
ФВЧ - фильтр высоких частот
ФМ - фазовая модуляция
ФНЧ - фильтр низких частот
ФП - фото-приёмник
ЦАП - цифро-аналоговой преобразователь
ЧМ - частотная модуляция
ШИМ - широтно-импульсная модуляция
ЭЛТ - электронно-лучевая трубка |
|
zuev-tv
Передовик
Сообщения: 1385
|
И здесь нужно добавить что:
ESR - эквивалентное последовательное сопротивление. И присуще не только оксидным, а то уже раздражать начинает - дефект у нас, а обзывается - китайцы не знают  |
|
zarah
Не фанат форума
Сообщения: 9825
|
+B - напряжение питания выходного каскада строчной развертки.
ABL - Automatic Beam Limit, ограничение тока луча.
AC (Alternating current) - переменный ток.
AFC - Auto Frequency Control, сигнал снимаемый с выходных цепей строчной развертки для ФАПЧ задающего генератора, а также для синхронизации БП.
Clamp - сигнал привязки уровня черного.
CRT - Cathode Ray Tube, электронно-лучевая трубка.
Datasheet - официальный документ от производителя электронных компонентов, в котором приводятся описание, параметры, характеристики изделия, типовые схемы и т.д.
DC (Direct current) - постоянный ток.
DIP (Dual-in-line package) - корпус с выводами в два ряда.
Drain - сток полевого транзистора.
EHT - Extra High Tension - высокое напряжение.
ESR - Equivalent Series Resistance - эквивалентное последовательное сопротивление конденсатора. Повышенное ESR невозможно обнаружить ни измерителем ёмкости, ни омметром.
FBT - Fly Back Transformer. Трансформатор в выходном каскаде строчной развертки, который обеспечивает питание ЭЛТ высокими напряжениями. То же, что ТДКС, Split Transformer.
Focus - регулируемый источник питания фокусирующего электрода ЭЛТ, конструктивно расположен внутри FBT. Регулятор этого напряжения. Иногда так называют сам фокусирующий электрод. На схемах обозначают как G3 (и G4, если фокусирующих электродов два).
G1 - модулятор ЭЛТ (Grid1) , либо напряжение его питания.
G2 - ускоряющий электрод ЭЛТ (Grid2), либо напряжение его питания. См. также Screen.
Gate - затвор полевого транзистора.
hfe - коэффициент передачи тока биполярного транзистора.
HOT - Horizontal Output Transistor, силовой транзистор выходного каскада строчной развертки.
Hsync - сигнал строчной (горизонтальной) синхронизации.
HV - High Voltage, высокое напряжение.
I2C - двухпроводная последовательная информационная шина, применяемая в современных мониторах.
LCD (Liquid-crystal display) - ЖКИ, жидко-кристаллический индикатор (дисплей).
LED (Light-emitting diode) - светодиод.
MOSFET - Metal-Oxide-Semiconductor Field Effect Transistor, МОП полевой транзистор.
OSD - On Screen Display, экранное меню настроек монитора.
Pin Correction - сокращенно: Pincushion Correction, коррекция подушкообразных искажений.
PS - Power Supply, блок питания, БП.
Refresh - частота обновления экрана (равна частоте кадров в non-interlased режимах).
Screen - регулируемый источник питания ускоряющего электрода (G2). Регулятор этого напряжения (обычно на FBT).
SMD - Surface Mount Device, элементы для одностороннего монтажа, с планарным расположением выводов.
Source - исток полевого транзистора.
Spot Killer - схема гашения лучей при выключении монитора. Защита от прожога люминофора.
S-коррекция - компенсация симметричных геометрических искажений в кинескопе вдоль строки.
Vsync - сигнал кадровой (вертикальной) синхронизации.
X-Ray Protection - защита от превышения анодного напряжения ЭЛТ.
Бандаж - металлическое обрамление экрана кинескопа.
БП - блок питания.
ВУ - видеоусилитель.
Дегаусс - размагничивание (маски кинескопа).
Демпфер - устройство для подавления паразитных колебаний и выбросов в импульсных цепях, в простейшем случае - диод между коллектором и эмиттером транзистора.
Динамический фокус - компенсация расфокусирования луча на краях экрана.
Диодный модулятор - схема управления размером строк из двух диодов, двух конденсаторов, дросселя и транзистора. Подключается параллельно HOT.
Звон - нежелательные колебания в обмотках трансформатора или дросселя импульсного источника питания.
ИМХО - "по моему скромному мнению" - (от англ. In My Humble Opinion)
ИОХ - импульс обратного хода строчной развертки на коллекторе HOT.
КР - кадровая развертка.
Модулятор - G1 - управляющий электрод ЭЛТ.
Нижний диод - нижний по схеме диод схемы регулирования размера строк (диодного модулятора).
Обвязка - набор дискретных элементов, образующий вместе с микросхемой законченный узел.
ОХ - обратный ход строчной развертки.
Присоска - резиновая изоляция контакта с анодом кинескопа.
Прогон - достаточно длительная проверка отремонтированного аппарата перед там, как отдать его клиенту.
Проц - процессор, обычно центральный, управляющий процессор монитора.
Раскачка - предоконечный каскад СР или БП.
Рефреш - refresh - частота обновления экрана (равна частоте кадров в non-interlased режимах).
Синхропроцессор - Deflection Processor, специальная программируемая микросхема, управляющая работой разверток.
Скрин - Screen - экран, ускоряющий электрод ЭЛТ (см. G2) , напряжение на этом электроде, регулятор этого напряжения (обычно на FBT).
Слетела память (прошивка) - сбой, искажение информации в микросхеме энергонезависимой памяти EEPROM.
СОК "Холодный конец" - противоположный "горячему" концу, который подключен к коллектору HOT.
СОК - строчная отклоняющая катушка.
Сплит - см. FBT
СР - строчная развертка.
Стрелять трубу - метод устранения межэлектродных утечек в кинескопе высоковольтным разрядом.
ТДКС - трансформатор диодно-каскадный строчный, см. FBT.
Труба - кинескоп, ЭЛТ, CRT.
Фокус - фокусирующий электрод ЭЛТ, качество фокусировки электронных лучей, напряжение на фокусирующем электроде, регулятор этого напряжения (обычно на FBT).
Чоппер (Chopper) - силовая часть ШИМ регулятора.
ШИМ - широтно-импульсная модуляция, микросхема-контроллер импульсного стабилизатора.
ЭЛТ - электронно-лучевая трубка, CRT, кинескоп, труба. |
|
|
Nik29-7777
|
R-Y B-Y - цветоразностные сигналы
ДР - дежурный режим
К-M - катод-модулятор
Кин - кинескоп
К-Н - катод-нагреватель
ЛОХ - линии обратного хода
МЭЗ - меж-электродное замыкание
Петля - петля размагничивания (встроенная или внешняя) - для размагничивания кинескопов (цветных пятен и т.д.)
Протект - protect, защита
Умножитель - каскадный удвоитель (каскадный умножитель напряжения)
Фуз, фьюз, Fuse - предохранитель |
|
Борис Горбунков
Семён Семёныч
Сообщения: 7371
|
ПК - плата кинескопа.
УСР - субмодуль синхронизации УСР.
БСР - блок строчной развёртки.

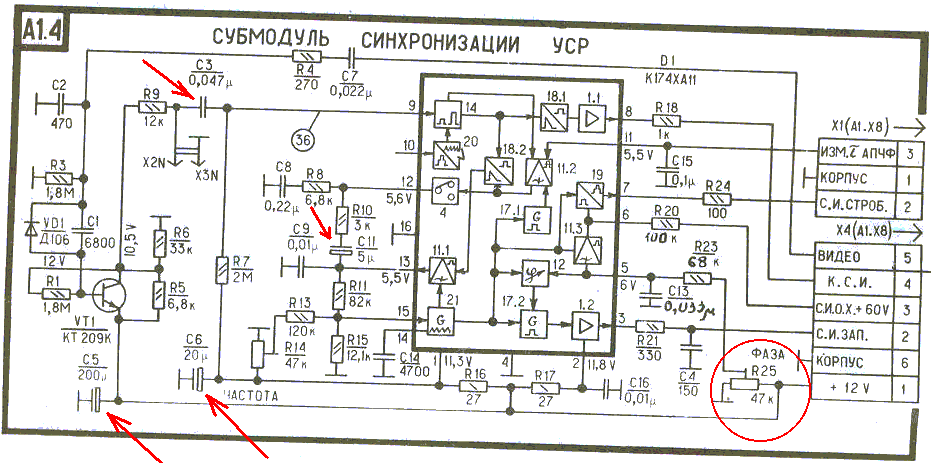

 _174_11_3_4_.gif 52.48 КБ Скачано: 1788 раз(а)
|
|
andrey-mi
Завсегдатай
Сообщения: 489
|
|
|
Mefistofel
|
| ППВК - Прибор Проверки и Восстановления Кинескопа |
|
Борис Горбунков
Семён Семёныч
Сообщения: 7371
|
| СТРОЧНАЯ - БСР - Блок Строчной Развёртки - специально для vova10071986 |
|
Ignashkino
Завсегдатай
Сообщения: 860
|
| Нет расшифровки термина CCD (Erisson-ы). |
|
STIPLER
Халтурщик
Сообщения: 5865
|
100 на 160
Подразумевается любой электролит любого номинала на выходе ("холодной" части) импульсного блока питания ТВ. |
|
Rom-Zecs
Передовик
Сообщения: 2900
|
| STIPLER писал: | 100 на 160
Подразумевается любой электролит любого номинала на выходе ("холодной" части) импульсного блока питания ТВ. |
По моему обычно 47*50, чаще приходится видеть такой номимал, не обязательно в телеке |
|
force-13
Завсегдатай
Сообщения: 468
|
По моему обычно 47*50, чаще приходится видеть такой номимал, не обязательно в телеке
100 на 160 имелось в виду по В+. |
|
STIPLER
Халтурщик
Сообщения: 5865
|
Rom-Zecs, force-13,
Надеюсь, вы обратили внимание на название темы?
Когда говорят "Проверь 100/160" - имеется в виду:
"- Проверь ESR электролитических конденсаторов на выходе блока питания", пусть там даже и близко такого номинала нет - это нарицательное название. |
|
|
pedgryand
|
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| pedgryand писал: | | А что такое Слим? |
А что такое переводчик с английского на русский?
|
|
|
chsn
|
| T-con – тайминг контроллер |
|
vadim3008
Мастер Добрых Дел
Сообщения: 5817
|
| chsn, это не сюда явно!Это кинескопы! |
|
vadim3008
Мастер Добрых Дел
Сообщения: 5817
|
ADD-Сумматор
AOC-Автоматическая регулировка перегрузки
APFC-Фильтр системы ФАПЧ
BIAS-Смещение
BPF- Полосовой фильтр
CPS-Фазоздвигающий контур
DCA-Усилитель постоянного тока
FGA-Усилитель сигналов обратной связи
FV-Переобразователь частоты в напряжение
GUARD-Защита
HC-Строчные синхроимпульсы
IF IN-Вход ПЧ
LP-Синхроимпульсы
OVL-Перегрузка
P IF-ПЧ изображение
PDM,PWM-ШИМ
PLC,PFC,PLL-ФАПЧ
RET-Обратный ход лучей
SAT-Насыщеность
SAW-Пилообразное напряжение
SCP-Стробирующие импульсы
SF IN-Вход сигнала ЗЧ
SF OUT-Выход сигнала ЗЧ
SH-Схема выбора и хранения
TXVCO-Кварцевый генератор,управляемый напряжением
VR-Стабилизатор напряжения |
|
vadim3008
Мастер Добрых Дел
Сообщения: 5817
|
HP-Строчный синхроимпульс.
HDR-Сигнал запуска строчной развёртки.
KEY-Сигнал опроса клавиатуры.
STAT- Коммутация AV режимов.
SW-Сигнал коммутации ТВ стандартов.
VP-Кадровый синхроимпульс |
|
