Автор | Сообщение |
kotik1994
|
Пришёл в ремонт телевизор Panasonic TC-29F50T, шасси GP41 с клацающим реле петли. Сразу попробовали прошивку Eeprom 24L16 чистую стал телевизор в ДР, после включения тоже самое клацанье реле петли.
Состав : VCT49X3F PZ F1 000 v1.008 ,тюнер ENV56K10G3F, тдкс ZTFP14504A.
Заказали и поставили новый процессор VCT49X3F PZ F1 000 v1.008, ситуация изменилась, телевизор включается в рабочий режим то есть светодиод горит зеленым но нет запуска строчной развёртки. На 60 выводе процессора Hout уровень 3.28 В и все, а импульсы запуска отсутствуют, при этом кадровые импульсы есть на 84 и 85 выводах. Все питающие напряжения есть на процессоре. Кварц пробовали около процессора. Питание на ТДКС присутствует. Куда двигаться и где искать причину пока непонятно, может вы подскажите участники форума, кто сталкивался с такой проблемой. Схему прикрепляю к шасси GP41.
GP41_chassis.rar 3.06 МБ Скачано: 431 раз(а)
|
|
Борис Горбунков
Семён Семёныч
Сообщения: 7342
|
|
Vitalka Custom
|
Этот проц прошивать надо. Хотя может он уже прошитый идет, но это не точно.
У меня телек с таким процом был, тоже все давал кроме строки. Отдал без ремонта, проц проблема было привезти.
Пробовал прошить а он не шьется ни в какую, и дамп не дает слить. |
|
kotik1994
|
Проц пришел уже прошитый, сравнили со старой прошивкой в старом проце, идентичны. |
|
Vitalka Custom
|
там еще протект вроде есть по кадрам так точно, (если кадр фуфел, то строка не идет. - это я годе-то вычитал, за достоверность не ручаюсь) |
|
iv-9
Фанат форума
Сообщения: 6271
|

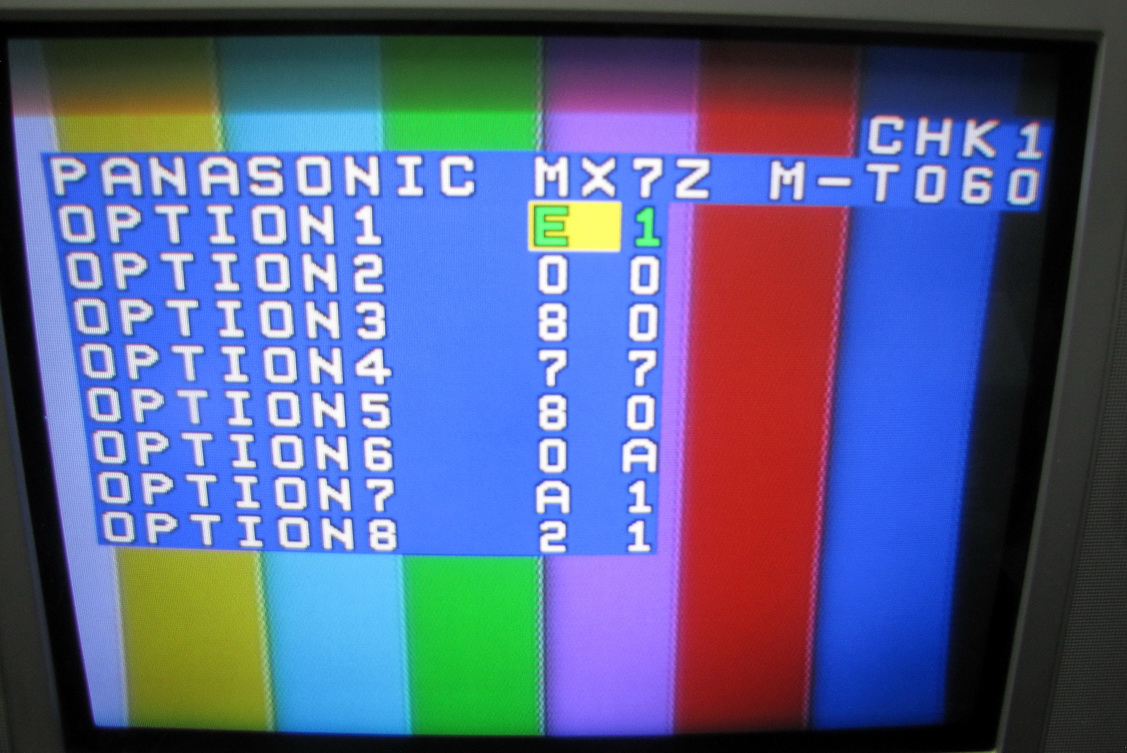

В EEPROM нормальную прошивку пробовали лить? Не чистую. |
|
kotik1994
|
Да пробовали несколько разных прошивок таже ситуация с ними. |
|
iv-9
Фанат форума
Сообщения: 6271
|
Может, проц просто затыкается из-за отсутствия нормального СИОХ, например из-за дохлого FBT и т.п.? Импульс запуска просто не успеваешь заметить. |
|
STIPLER
Халтурщик
Сообщения: 5865
|
У меня было: из за ёмкости ОХ 100/35 сдохла кадровая, а защита не давала запустится строке. |
|
VStar47
Завсегдатай
Сообщения: 829
|
Если, в РР сделать замер напряжений на 59н, 60н, 61н проца и сравнить с табличными значениями :
61н (H FLB)...1,2V
60н(H OUT)...2,2V
59н(V PROT)...0.
Проверить исправность С568 (1000p 2kV) и C565 (0,027mkF 50V).
STIPLER, по схеме эта ёмкость - С406(220мкF 50V). |
|
Вано
Передовик
Сообщения: 2154
|
и шо второй тоже не заработал?
1) 8в и 5в на 2 и 87ноге есть? строго 7.95 и 4.95 а не (7.7-8.4 4.4- 5.4)
2)Цитата: | Может, проц просто затыкается из-за отсутствия нормального СИОХ, например из-за дохлого FBT и т.п.? Импульс запуска просто не успеваешь заметить. |
отсоеденить эту ногу или заблокировать строчный транзистор и мерять имено на ноге.
3)отпаять 2 кадровые ноги. оставить в воздухе.и даже видеоусилитель тоже может блокироваь. |
|
kotik1994
|
Проверили конденсаторы на ёмкость они в норме. Также выпаивали кадровую ничего не изменилось. Будем искать дальше. Спасибо вам за советы. |
|
Vitalka Custom
|
Вышеуказанное колегами проверьте |
|
SASHATOD
Фанат форума
Сообщения: 9882
|
kotik1994, Ты слышал шо есть ESR-метр? |
|
STIPLER
Халтурщик
Сообщения: 5865
|
kotik1994 писал: | Также выпаивали кадровую ничего не изменилось. |
Не удивительно. Защита срабатывает при отсутствии КГИ на процессоре. А откуда им взяться, когда кадровая выпаяна? |
|
kotik1994
|
Слышал я про ESR-метр. Интересен тот факт, что со старым процессором кадровые импульсы появляются на 84 и 85 выводах, а с новым - они отсутствуют и еще мы подавали частоту 15.625 кГц с генератора на Hout через резистор R645 и появлялся импульс запуска строчной развёртки и питание на видеоусилитель тоже было. |
|
Вано
Передовик
Сообщения: 2154
|
давай дам балванку паяную провереную драйв есть точно. вней версия 1.003. (GP4L) перепишеш тогда ее.. а то малоли что может пошла балванка новая брак. |
|
kotik1994
|
Поставили процессор с другой партии и стало как было сначала. Клацает реле петли. Значит дело не в процессоре. Что еще может быть виновником такой неисправности, кроме вышесказанного. На 60 выводе Hout есть один импульс, а потом уходит в защиту. |
|
Vitalka Custom
|
kotik1994 писал: | Поставили процессор с другой партии и стало как было сначала. Клацает реле петли. Значит дело не в процессоре. Что еще может быть виновником такой неисправности, кроме вышесказанного. На 60 выводе Hout есть один импульс, а потом уходит в защиту. |
ну вот копай все обратки на проц, со строки с кадров, обмен с тюнера в конце концов |
|
STIPLER
Халтурщик
Сообщения: 5865
|
kotik1994,что с кадровой??? |
|
