Продаю плату или с установкой в тюнер, автокорреляционный ЧМ-демодулятор для настольного тюнера. Проект платы был разработан в 2020г по аналогии с демодулятором тюнера Accuphase T-109V. Демодулятор предназначен для топовых применений HI-END.
Он отличается беспрецедентно приятным звучанием с высокой детализацией и очень низким уровнем шума. Сравнивая этот демодулятор с PLL (ФАПЧ) последний резко сливает по звучанию и качеству баса. В сравнении с диодными ЧМ-детекторами разница разгромная.
Плата представляет собой часть ПЧ-тракта на частоту 10,7МГц, но при замене кварца можно использовать частоты 6,5 или 8,4МГц. Кварцованный переносчик на 2-ую ПЧ обязателен, LC -генератор не подойдет. Входная полоса частот около 0,3МГц, выходная 53кГц напряжение КСС с уровнем 0,75в( можно подобрать). Отношение сигнал шум на московских станциях -80-90дБ, редко -100дБ.

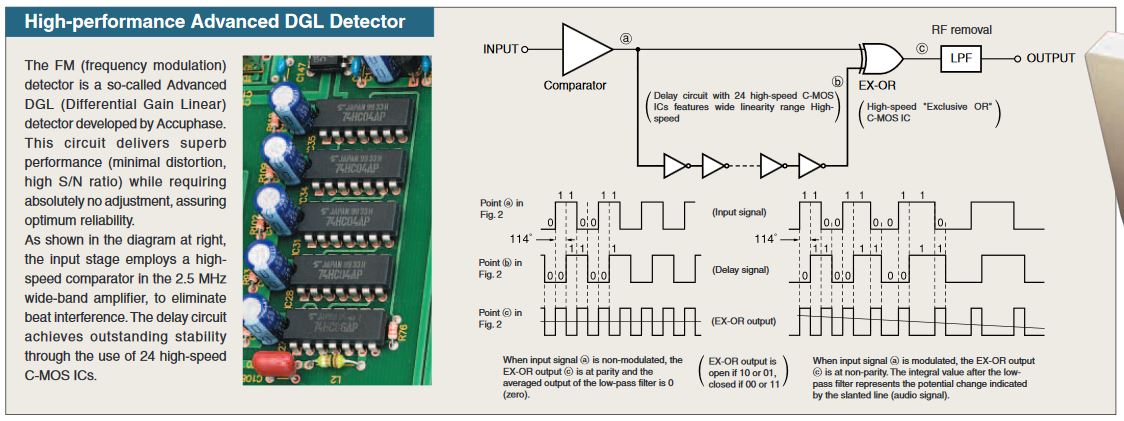

Принцип действия -автокорреляция битовых потоков один их которых задержан на время.
Выделение импульсов ЧИМ производится элементом XOR, на его выходе частота удваивается, девиация удваивается. Из импульсов ЧИМ получается сигнал КСС после прохождения ФНЧ. КСС усиливается примерно в 10 раз в ОУ. Вторая ПЧ=2,3МГц, входное напряжение 1-й ПЧ=50мВ. Питание платы от своего стабилизатора не стабилизированным напряжением +15+20в.
Есть примеры звучания. Есть опыт многократной установки. 8тр. можно пересылкой.
https://disk.yandex.ru/d/BkR0mn_2bIhW5w
https://disk.yandex.ru/d/s0qzTYSNf0rmiA
