| доброго времени суток весь состав писать не буду проблема в блоке питания.и так телевизор с диагнозом не включается обнаружены на кз два диода моста по "минусу" после замены диодов блок не запустился . ,блок на STRW 6556 что сделано: отключены все диоды кроме +в, строка отключена. блок не запускается даже без лампы в нагрузке, заменены по +В кондюк, кондюки С520, С525 диод VD518 проверены все резисторы в первичке и вторичке проверен транзистор стабилизации заменена оптопара, низковольтные конденсаторы в первичке проверены цифр тестером (есть такая функция Сх)проверен стабилитрон (без выпаивания и подстановки?) заменена СТРка 2раза ( брал у разных продавцов)режимы: на ноге питания ШИМ (4pin) стабильно 10,5В, 1pin 295В генерации нигде нет .что я упустил? да забыл добавить на "родной СТРке 4pin было 8,5В |
|
cyberbob
Передовик
Сообщения: 1325
|
| Цитата: | | есть такая функция Сх |
Хорошая функция тока она нахрен не нужна,нужна функция ESR... |
|
|
suhow
|
| согласен но за неимением.......да и в принципе это ж не электролиты |
|
cyberbob
Передовик
Сообщения: 1325
|
| Литы по первичке то поменял?Во вторичных цепях КЗ точно нет?Сопли?Я не в обиду спрашиваю,прост бывает... |
|
|
suhow
|
| да забыл сказать лит в первичке один по питанию ШИМ его в первую поменял. диод с ТПИ проверил без выпаивания но при это СТР ки не было так что все вроде нормуль, а блок зараза молчит |
|
cyberbob
Передовик
Сообщения: 1325
|
| На банке 295...должно быть примерно 310...почему диоды в мосту выбило? |
|
|
suhow
|
| почему диоды выбило? а я знаю? выбило и все клиент сам туды полез когда пред сработал .ставил два раза предохранитель .какой он туды всовывал не знаю да и 310В это теоретическое напряжение у мну на многих блоках 295В и работают.да кондюк не разряжается.приходится лампой разряжать что б не врезало, а сиё значит что ШИМ не работает .вопрос с чего? |
|
cyberbob
Передовик
Сообщения: 1325
|

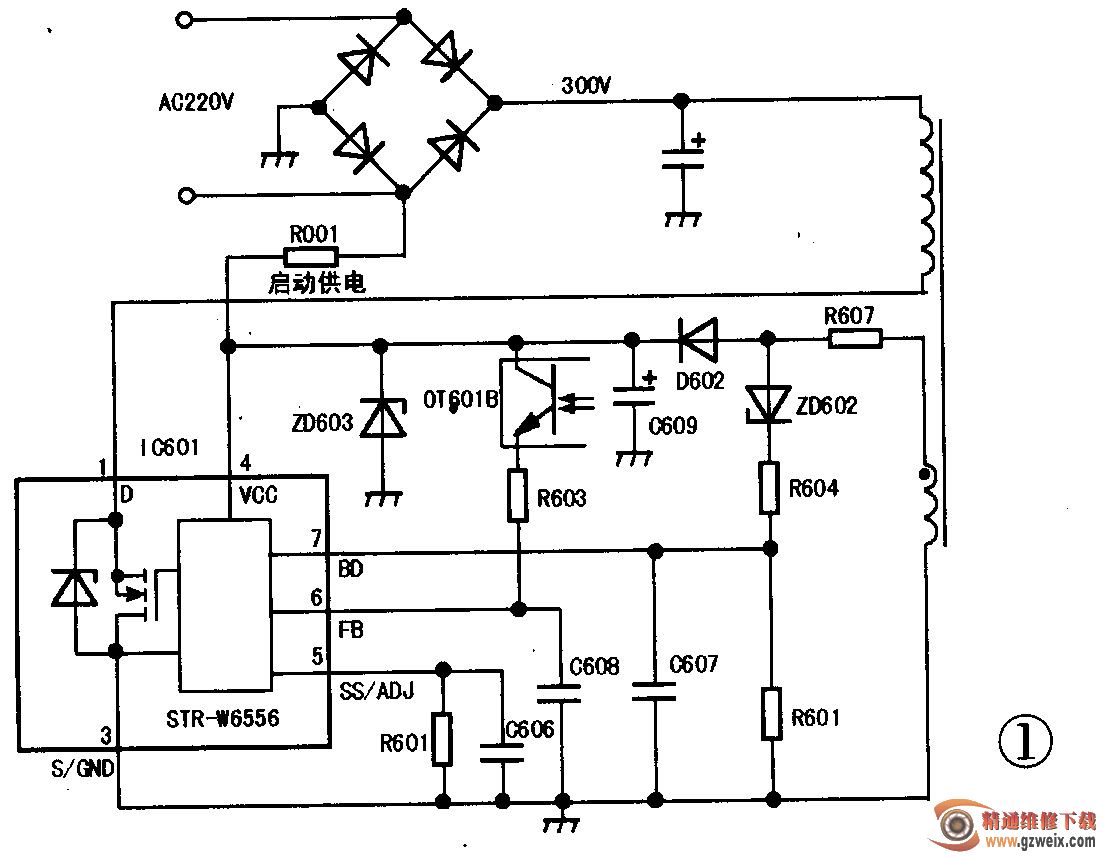

Понятно шо шим не работает...похоже?
ДОБАВЛЕНО 16/12/2013 14:17
Мля в текст не вставилась...(((((
 2013327361769128.jpg 106.67 КБ Скачано: 320 раз(а)
|
|
|
suhow
|
почти. нет ZD603 и есть (у тебя нет на схеме) цепи из резюка кондюка паралель и диода последовательно (1pin =сетевая банка)- по моему это называется демпферная цепь и кондюк на корпус102x2kV 1pin по моей схеме С525 R524 VD518 С520
ДОБАВЛЕНО 16/12/2013 12:30
| suhow писал: | | почти. нет ZD603 и есть (у тебя нет на схеме) цепи из резюка кондюка паралель и диода последовательно (1pin =сетевая банка)- по моему это называется демпферная цепь и кондюк на корпус102x2kV 1pin по моей схеме С525 R524 VD518 С520 |
попробую вставить схему
Polar Chassis T08-29K-S.pdf 395.26 КБ Скачано: 391 раз(а)
|
|
cyberbob
Передовик
Сообщения: 1325
|
| Частото задающую цепь проверь на 5ом пине.. |
|
|
suhow
|
|
cyberbob
Передовик
Сообщения: 1325
|
Тут крендель один тож БП долго ковырял,всё заменил,оказалось лит впаивал и полярность перепутал...так,что повнимательнее...  |
|
|
suhow
|
подставил. по нулям .
ДОБАВЛЕНО 16/12/2013 13:08
| cyberbob писал: | | Тут крендель один тож БП долго ковырял,всё заменил,оказалось лит впаивал и полярность перепутал...так,что повнимательнее... |
так как бэ там и впарывать то негде и это если бы где то что то было "впорото " то на питателе ШИМ напруга б дергалась.если б да так нет, стоит зараза стабильно 10,5 В |
|
shursh
Завсегдатай
Сообщения: 519
|
|
cyberbob
Передовик
Сообщения: 1325
|
да кстати 521,520 резисторы то проверь...то,что на 4 пине 10в не говорит ещё что эти резики исправны...
ДОБАВЛЕНО 16/12/2013 15:17
На 6 пине напругу озвучь... |
|
|
suhow
|
| cyberbob писал: | | да кстати 521,520 резисторы то проверь...то,что на 4 пине 10в не говорит ещё что эти резики исправны... |
поднимал ногу у каждого и проверял все ок звонятся по 100 ком 6pin тестером- ноль осликом- нет связи со схемой- на экране ослика только помехи |
|
cyberbob
Передовик
Сообщения: 1325
|
На 6 пине чё?Сколько в смысле?)))
ДОБАВЛЕНО 16/12/2013 15:24
Да кстати,по твоей схемке стрка с буквой А..я не знаю есть ли различия,но поставил то оригинал?
ДОБАВЛЕНО 16/12/2013 15:25
Правилно,БП не заводится оптика не засвечена,на 6 пине 0 и будет...Короч я так понял осталась банку поменять и СТРку...)))
ДОБАВЛЕНО 16/12/2013 15:31
А скорее всего shursh, прав,паял и дорогу оборвал гденить и скорее всего по питанию... |
|
|
suhow
|
| СТРка с буковкой А и уже ДВЕ поменял , кстати только что для смеху подкинул другую банку напруга стала 305в |
|
igor.phoenix
Юный радиолюбитель
Сообщения: 1416
|
| suhow писал: | | кондюк не разряжается.приходится лампой разряжать что б не врезало, а сиё значит что ШИМ не работает .вопрос с чего? |
Сие не значит, что ШИМ не работает. В большинстве ИБП, после отключения питания ключ запирается ранее разряда сетевого конденсатора. |
|
|
suhow
|
| igor.phoenix писал: | | suhow писал: | | кондюк не разряжается.приходится лампой разряжать что б не врезало, а сиё значит что ШИМ не работает .вопрос с чего? |
Сие не значит, что ШИМ не работает. В большинстве ИБП, после отключения питания ключ запирается ранее разряда сетевого конденсатора. |
так остальное показывает что ШИМ не работает |
|
