Здравствуйте.
ПММ Bosch SRS45T62EU/15, SN 010110243432013049.

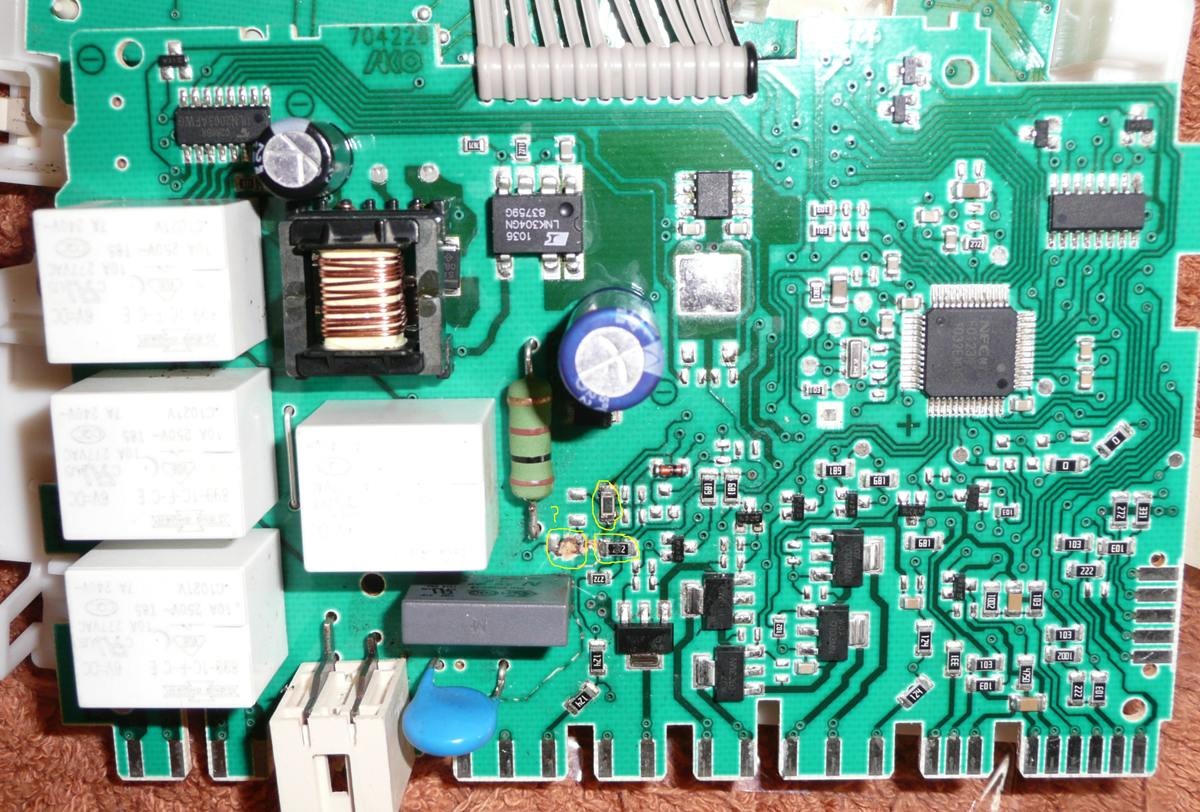

Помогите опознать резисторы на входе сигнала контроля включателя питания.
Они обгорели. В желтых кружочках.
ПММ пришла от местного ремонтника г.Ставрополь с диагнозом "умерла плата управления, платы не ремонтируем, плат новых и б.у нет"
Сопротивление входа процессора по той ноге, куда шел сигнал с этих резисторов - 360 ом (красный на схеме), сопротивление входа процессора по ноге контроля датчика контроля открытия дверцы 160 ом (жёлтый на схеме)
При прозвонтке платы земля между линейным стабилизатором U2 MC78L05 и импульсним источником питания LNK304 звонится с сопротивлением 250 ом.
Вывод питания процессора 5v - 390 ом.
Можно ли определить целостность процессора на этой плате, запитав плату от источника 6V после импульсного ИП на LNK304?
Или проверка платы только в сборе ПММ со всей проводкой, датчиками и моторами и ТЭН.
| plata.jpg |
| Описание: |
|
| Размер файла: |
331.8 КБ |
| Просмотрено: |
112 раз(а) |
|
|
|
|
AzLog
|
Если сможете эмулировать "сигналы" от всех датчиков, то можно и на столе проверить.
С такой мк не работал, но "сопротивления" похожи на нормальные. |
|
аliеn
Передовик
Сообщения: 2601
|
Вот
ДОБАВЛЕНО 15/05/2023 12:07
| ardf писал: | | Сопротивление входа процессора по той ноге, куда шел сигнал с этих резисторов - 360 ом (красный на схеме), сопротивление входа процессора по ноге контроля датчика контроля открытия дверцы 160 ом (жёлтый на схеме) |
Замысловатые измерения...

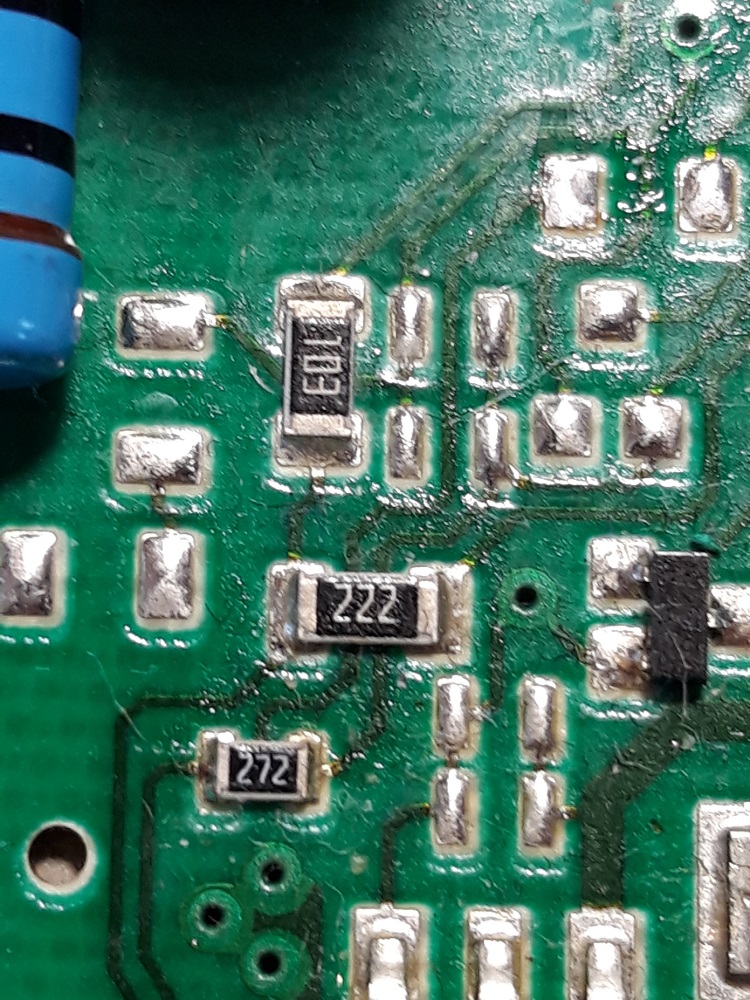

| 20230515_115424.jpg |
| Описание: |
|
| Размер файла: |
321.36 КБ |
| Просмотрено: |
114 раз(а) |
|
|
|
|
lionofdark
|
| добрый день, а где вы схему платы управления нашли, сгорел резистор проволочный на нем выгорели цветные полоски, ищу номинал этого резистора, калькулятор не совсем помогает так как у разных производителей разные цвета, заранее спасибо |
|
Мелиор
Старший модератор
Сообщения: 33809
|
| lionofdark, для этого схема платы не нужна. Вызови мастера |
|
