Помогите опознать элемент.

#1 от 20/12/2018 13:41

Sot23-6
1-Vout
2,3 -gnd
4 - C R
5-Vin
6-Vin+0.51R

Первая D? А вторая?

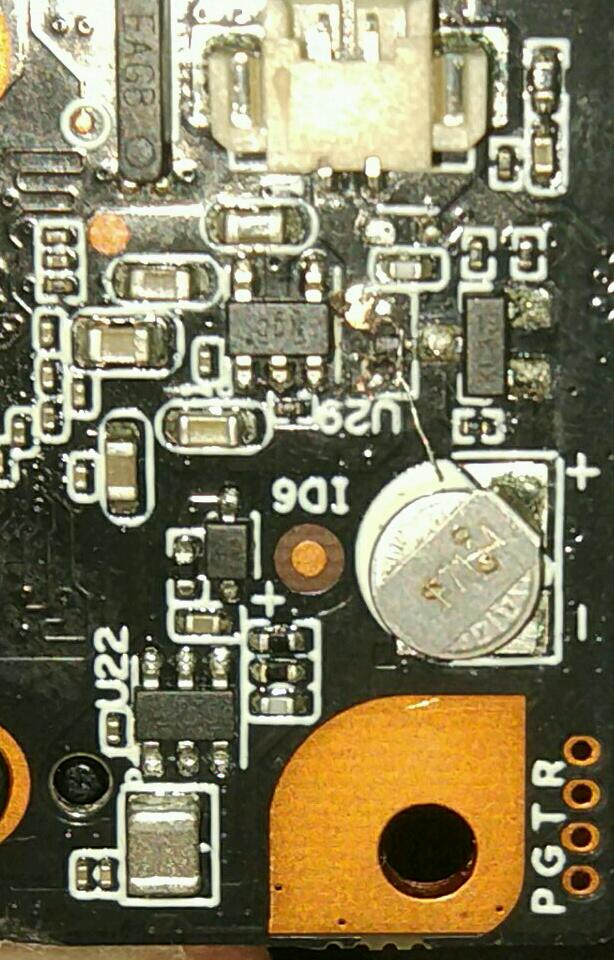

rps20180407_144548.jpg 73.18 КБ Скачано: 193 раз(а)

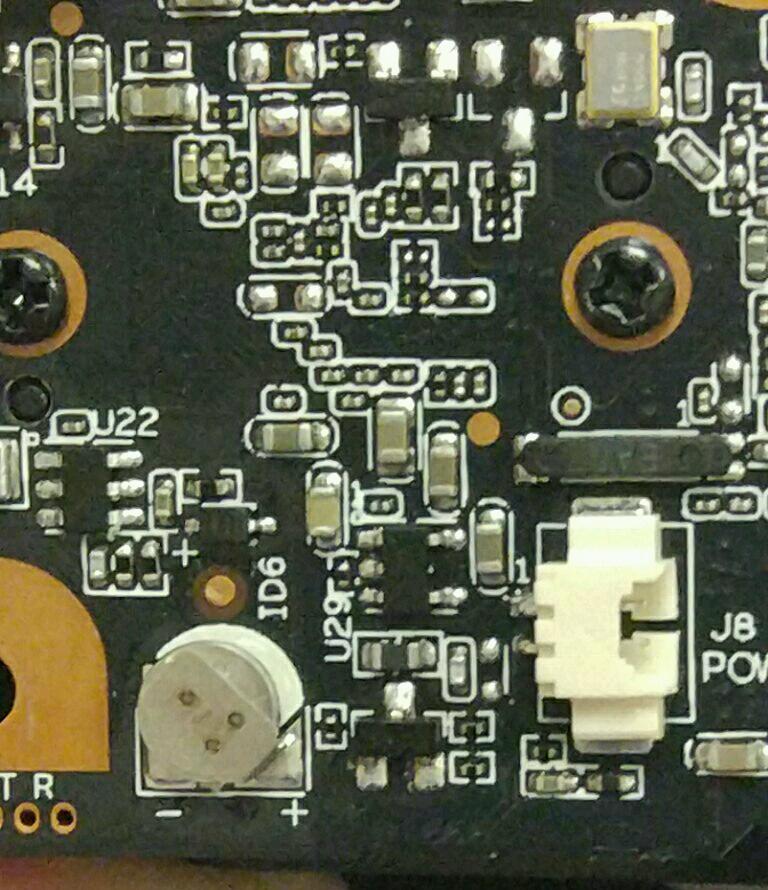

rps20181221_085558.jpg 118.69 КБ Скачано: 160 раз(а)

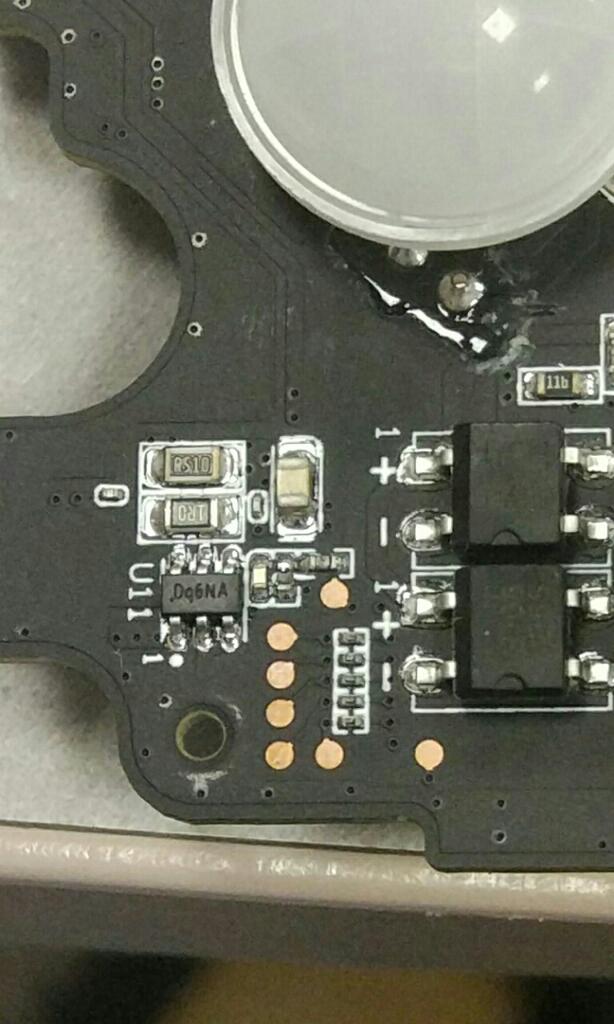

rps20181221_085644.jpg 53.15 КБ Скачано: 149 раз(а)

#2 от 20/12/2018 18:13

dimvia, что за девайс? В какой цепи установлен этот элемент?

#3 от 20/12/2018 19:13

Ip камера. Nobelic-dahua. Вроде бы питание. Есть с poe и без. Эта с poe.
Вот еще другая c похожим только sot23-5. Тоже dc-dc step down. А по таблице получается step up. Y52b.

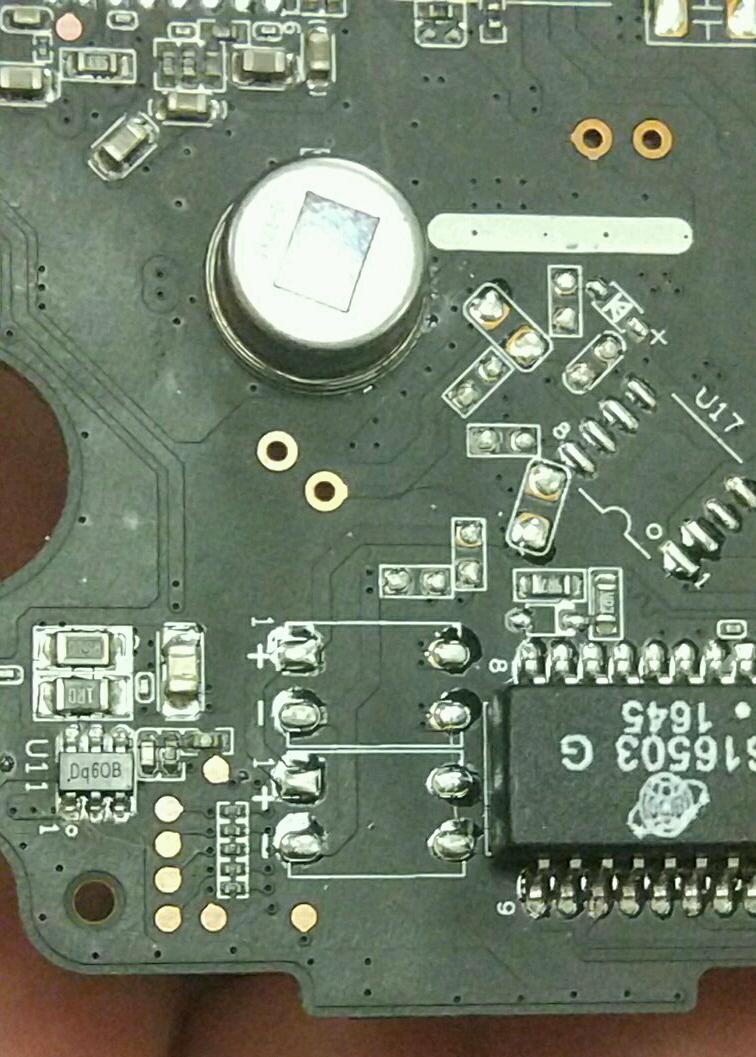

rps201-c35.jpg 115.61 КБ Скачано: 176 раз(а)

#4 от 20/12/2018 20:22

dimvia писал:

Вот еще другая c похожим только sot23-5. Тоже dc-dc step down.

Ни на первом, ни на втором фото не вижу дросселя. Уверен, что это DC-DC?

#5 от 20/12/2018 23:11

Дросель с другой стороны(добавил фото). Но бывает и без дросселя.
Вот на первой с кодом 200 dc-dc. Она же на второй внизу. Не всегда с дроселем.Тоже ищу оригинал.
И вверху тоже неизвестная 0dn? На другой с другого ракурса на этом месте вродe y52c
Добавил фото. 4 микросхемы 3 23-5, одна 23-6. Все понижайки и нет дросселей.

rps20181220_231447.jpg 113.36 КБ Скачано: 179 раз(а)

rps2010.jpg 115.47 КБ Скачано: 165 раз(а)

rps20181221_090519.jpg 163.62 КБ Скачано: 164 раз(а)

#6 от 21/12/2018 15:25

dimvia, ну на ODL и ODN дросселя и не должно быть, это LDO Voltage Regulator.

#7 от 22/12/2018 12:23

Там на картинке и 200 без дросселя.

#8 от 22/12/2018 13:50

dimvia писал:

Там на картинке и 200 без дросселя.

А это, по-твоему, что?

#9 от 22/12/2018 14:00

dimvia писал:

Первая D? А вторая?

q

ДОБАВЛЕНО 22/12/2018 14:03

roges писал:

А это, по-твоему, что?

Похоже,керамический кондер..

#10 от 23/12/2018 15:50

Я тоже думал кондер.
