gjlubevod
|
Всем добра и здоровья!
СМА whirpool 6415\1 c модулем L1799 не запускается ,обвеска исправна

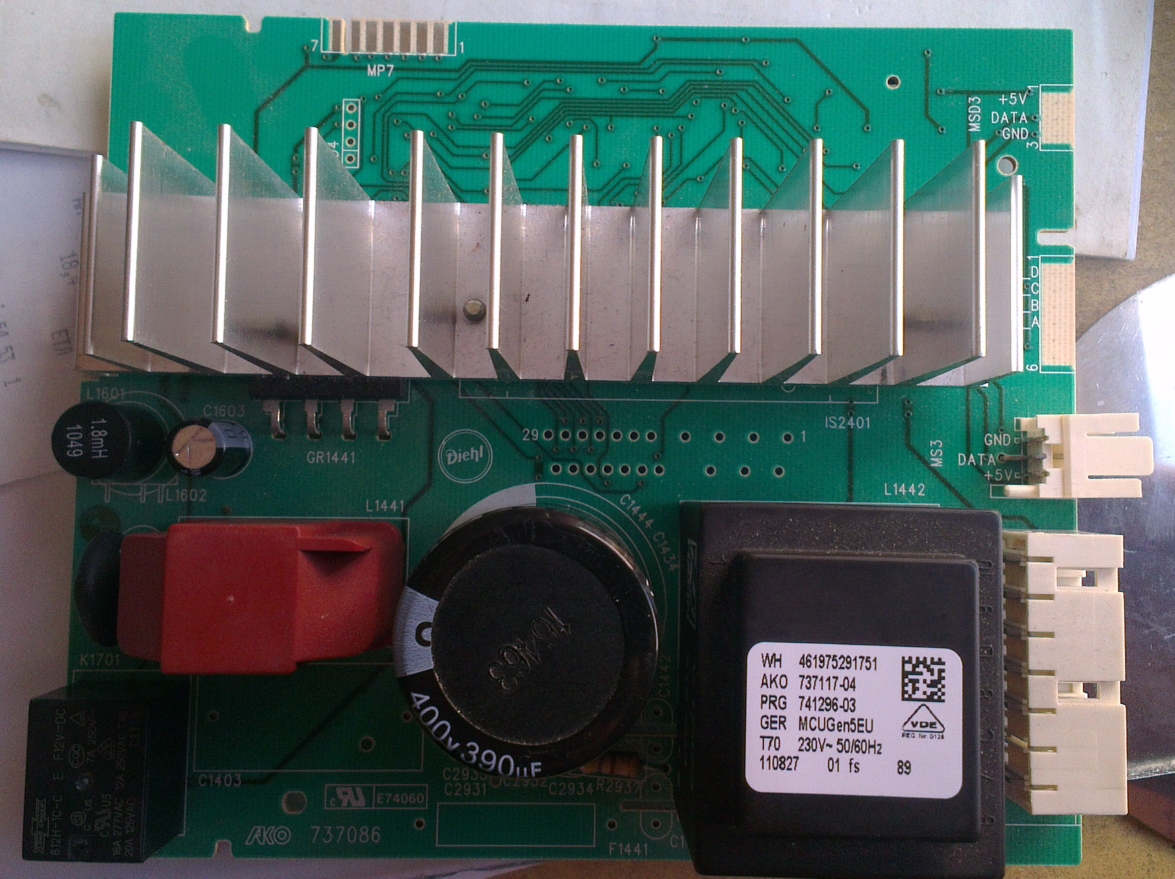

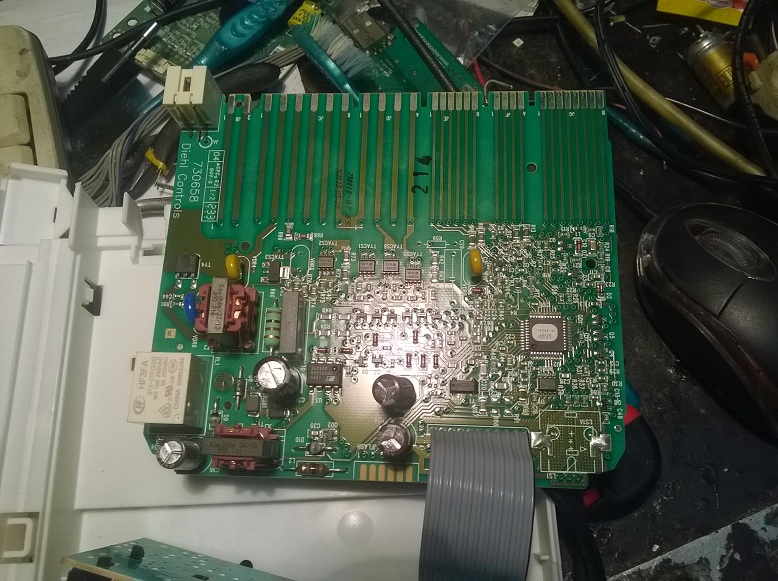

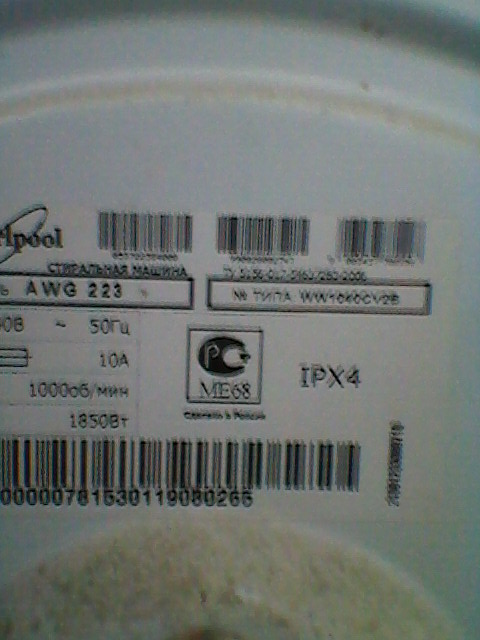

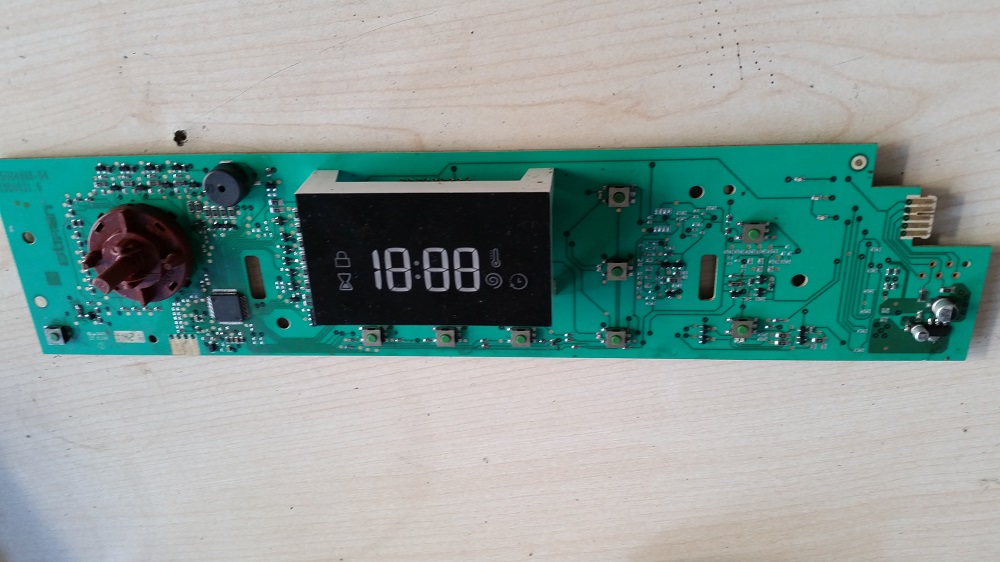

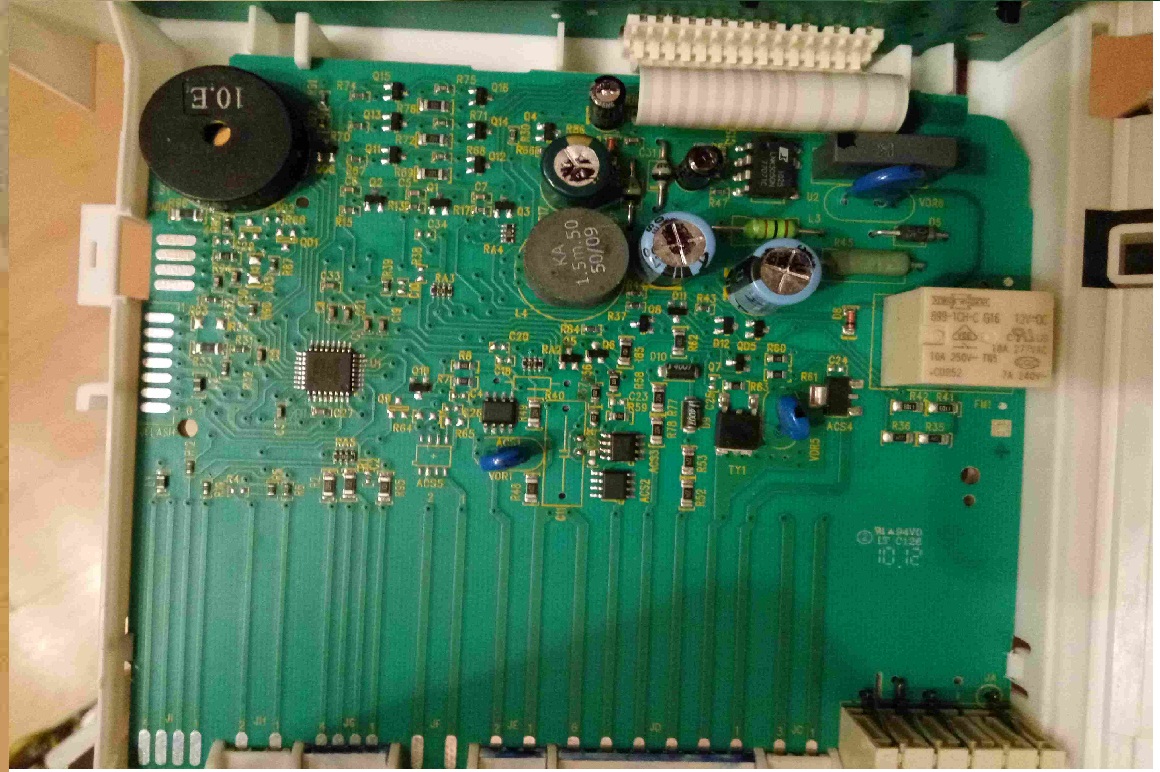

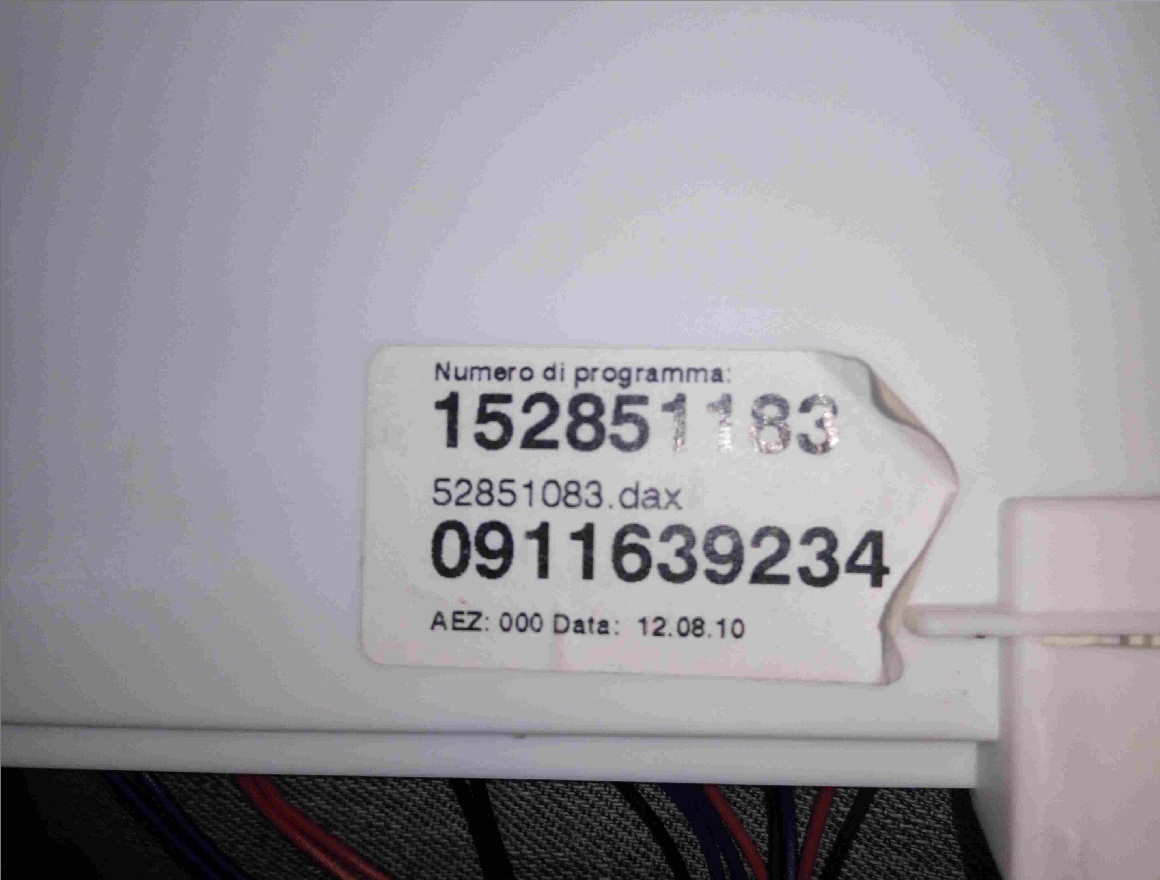

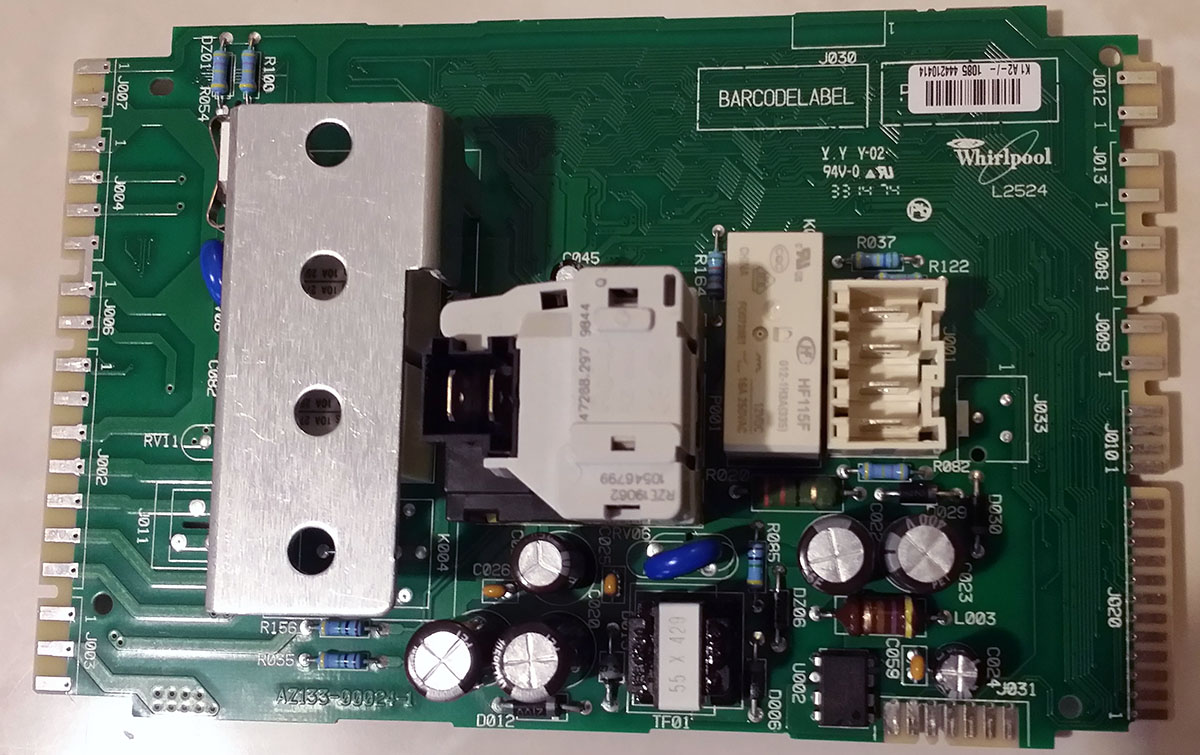

не запускается модуль ,бп испраен ,путем измерения напряжения на модуле нарисовалась такая картина: мультиметр в режиме прозвона переменки кода касаюсь по входу сети к селектору и к 4 ноге LNK 304 PN модуль запускается и машинка работает со всем обвесом как положено ,но разорвав ету искуственную цепь снова все тухнет , просьба Большая ! Нуждаюсь в совете, также может есть схема модуля, буду очень благодарен !!! Фото модуля прилагаю.
 SAM_1944.pdf 2.39 МБ Скачано: 338 раз(а)
|
|
eskander
Передовик
Сообщения: 1012
|
| gjlubevod, Ну вот теперь бери даташит на LNK 304 И включай свою логику, какая Б.. протекает. 236 мало. |
|
|
gjlubevod
|
| Если я что-то не так спросил прошу извенить, Спасибо eskander за совет, но пока ничего неполучается. |
|
Мелиор
Старший модератор
Сообщения: 33876
|
| gjlubevod, схема модуля тебе не нужна. У тебя не запускается БП. У него типовая схема, да ты ее и сам нарисовать сможешь по дорожкам. Хреново, если окажется, что виноват ТПИ |
|
eskander
Передовик
Сообщения: 1012
|
| Мелиор писал: | | Хреново, если окажется, что виноват ТПИ |
ТПИ там не причём, на этом модуле его кувалдой не убить. Сколько с такими сталкиваюсь, у них болячка в полупериоде, и как на EVO-2 в ИБП, кондюки пухнут. |
|
Мелиор
Старший модератор
Сообщения: 33876
|
| eskander, кондюки там пухнут на порядок реже, чем в EVO-2. А с ТПИ несколько раз попадались и по описанию дефекта очень похоже |
|
|
gjlubevod
|
| Мелиор , а какое сопротивление должно быть между выводами в ТПИ? |
|
eskander
Передовик
Сообщения: 1012
|
Мелиор, Описание похоже, да, НО, шим при косяке в ТПИ не раскачать. Тут на фото видно 236, А у меня на живом кажит 310v-. отсюда вывод....! Ну ты понимаешь.
gjlubevod, Дерзайте Юноша, дерзайте! В даташите LNK счастье ждёт, только номиналы обвязки не прописаны!
ДОБАВЛЕНО 17/03/2017 23:59
| gjlubevod писал: | | Мелиор , а какое сопротивление должно быть между выводами в ТПИ? |
Ну всё, вроде понял, и опять буксуешь? ВОТ http://www.alldatasheet.com/datasheet-pdf/pdf/527592/POWERINT/LNK304PN.html |
|
master.m
Терминатор
Сообщения: 1330
|
| gjlubevod, Что было заменено в модуле??? |
|
|
malay
|
Я схемку обвязки LNK 304 PN с номиналами в том посте вывешивал. Ну раз дядя модератор говорит низя, значит низя.
А так понятно, что тестер ТС в режиме переменки имеет около 10-12мОм собственного резистива, и чему то он там явно помогает... |
|
|
gjlubevod
|
| master.m . В модуле не менялось ничего,только вчера ночью (прошу прощения была уже огония ) я поменял все електролиты в обвязке LNK диоды, не менял только стабилитрон DZ06 ,D012 и D013 так как нету в наличии ,дросель тоже поменял результат тот же... |
|
|
mikra
|
| Думаю,что LNK шалит.Если нет новой попробуй родную прокалить. |
|
|
gjlubevod
|
| mikra.Новые LNK в запасе имею ,менял результат тот же , 5.8V на третьей ноге присутствует,на четвертой меньше единицы,маловато но где подвох... |
|
|
malay
|
| gjlubevod, резюки обвяза проверял? |
|
|
gjlubevod
|
|
|
mikra
|
gjlubevod, Делаю сейчас такой модуль.Сопротивление первички ТПИ - 11ом.
Обратил внимание,что цепь 4н. lnk идет через пистон-может он шалит.
Л.С. смотрел ? |
|
master.m
Терминатор
Сообщения: 1330
|
|
|
gjlubevod
|
| mikra.СПАСИБО!!! Только что посмотрел . Сегодня делал такой же модуль с типичной для них проблемой : LNK,резистор,дросель. Модуль запустился ,ну попробывал поставить с него DZ06 и те еще два что не менял на проблемный модуль ,все осталось неизменным... |
|
|
mikra
|
| То есть уже поменял все...кроме ТПИ. |
|
Мелиор
Старший модератор
Сообщения: 33876
|
А ТПИ там за...шся выпаивать  |
|
