ИЩУ СХЕМУ БП ZALMAN ZM700-LEII

#1 от 02/06/2017 18:38

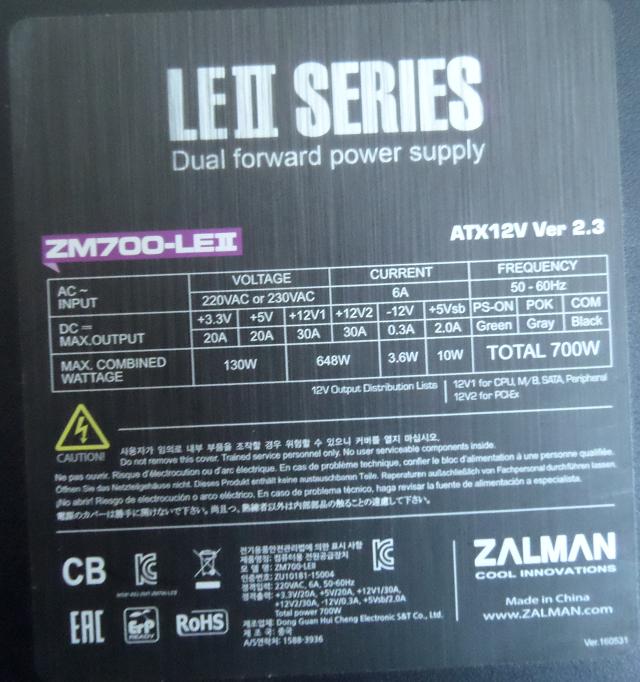

СЕГОДНЯ ПРИНЕСЛИ БП ZALMAN ZM700-LEII Ver 2.3.

СОСТАВ (ЧТО УВИДЕЛ БЕЗ РАЗБОРКИ):
ПЛАТА - LYP03506C0 (X);
IC1 (ДЕЖУРКА) - VIPER22A;
IC2 (СОБСТВЕННО СИЛОВОЙ ШИМ) -UC3845A/
PC1,2,3 (ОПТРОНЫ) -EL817;
Q1,2 - GP28S50G;
IC103 - WT7525;
Q501 - D667;
IC551,951 - TL431;
Q154 - RU1H140R B 6S620;
Q601 - B772;
CR151, CR152, CR153 - MBR30100CT.

сАЙТЫ, ГДЕ ПОДРОБНО РАССМАТРИВАЕТСЯ ЭТОТ БП: https://megaobzor.com/review-Zalman-ZM700-LE2.html
И http://www.zalman.com/contents/products/view.html?no=7.
БП ПЕРЕГРУЗИЛИ И ОН УМЕР. НО ГОРЕЛОГО НИЧЕГО НЕ ОБНАРУЖЕНО.
С ПЕРВОГО ВЗГЛЯДА СХЕМОТЕХНИКА ПРОСТА, НО РЕАЛЬНО НАВОРОТИЛИ.
КРОМЕ ТОГО ПРОСЛЕДИТЬ СМД МОНТАЖ ЗАТРУДНЯЕТ ЗАКРАШЕННЫЕ ОБЛАСТИ.
У КОГО ЕСТЬ СХЕМА ДАННОГО ИЛИ АНАЛОГИЧНОГО БЛОКА?

ZALMAN ZM700-LEII-5.JPG 144.63 КБ Скачано: 2676 раз(а)

ZALMAN ZM700-LEII-4.JPG 132.41 КБ Скачано: 2084 раз(а)

ZALMAN ZM700-LEII-3.JPG 189.38 КБ Скачано: 1743 раз(а)

ZALMAN ZM700-LEII-2.JPG 172.45 КБ Скачано: 1373 раз(а)

ZALMAN ZM700-LEII-1.JPG 94.38 КБ Скачано: 1728 раз(а)

#2 от 22/01/2018 21:52

Добрый день!
Точно такая же проблема и БП.
Подскажите пожалуйста удалось установить причину ?

#3 от 22/01/2018 22:16

Да. Вылетел транзистор и пара диодов Шоттки по каналу +12В (перегрев). Все стоят радом на втором от высоковольтной стороны радиаторе в парах (три диода и транзистор). Маркировку не помню, записи на работе. Транзистор и один диод звонились накоротко, второй диод подгорел и выдавал завышенное сопротивление в прямом включении. Поменял на новые все три диода из одной партии и транзистор.

#4 от 22/01/2018 22:55

Спасибо большее за наводку!
У моего на дежурке 12 вольт вместо 5, понять пока не могу откуда прилетают

#5 от 23/01/2018 02:32

Вы полностью правы. именно этот узел.
чем лучше заменить RU1H140R
подойдет? или я не в те дебри полез - IRFP4110PBF

в моем случаи CR151, CR152, CR153 - STPS30H100CT
Это мой первый БП, учусь улыбка

#6 от 24/01/2018 12:37

Добрый день!
Прошу совета

Заменил RU1H140R на IRFP4110PBF (по характеристикам схожи, последняя мощнее)
Диоды Шоттки менять не стал померил сопротивление мне они показались исправными (CR151, CR152, CR153)
Включил БП (без нагрузки) - БП завелся все параметры напряжений были в норме
Включил БП с нагрузкой БП моментально превратился в кирпич - опять выгорел транзистор IRFP4110PBF (RU1H140R)
нашел схему данного узла в сети (прикрепил)

Могут ли быть причиной диоды, на что еще можно обратить внимание

#7 от 29/01/2018 11:08

Мыслей нет ? недовольство, огорчение

#8 от 25/06/2018 14:46

Подскажите пожалуиста как подобрать аналог полевика GP28S50G гугл не смог найти

#9 от 04/08/2020 14:50

присоеденяюсь к поиску схемы . или хотя бы опознать диод c поз.номером D405A
( марк.кодом BYU26CV ) , встретил козу и гуглу не известен .
остальное походу типовуха = минус силовые ключи Q1 и Q2 с горячей стороны , а по шине 12 вольт , сборка шотки CR151 - MBR30100CT и Q154 - RU1H140R .

#10 от 04/08/2020 16:27

sat1967, а Вы уверены что маркировка BYU26C, а не BYV26C?
https://www.vishay.com/docs/86040/byv26.pdf

#11 от 04/08/2020 16:31

II3II, пардон -попутался . Спасибо - именно он .

#12 от 21/03/2022 19:22

[quote="alexcccp"]Добрый день!
Прошу совета

Заменил RU1H140R на IRFP4110PBF (по характеристикам схожи, последняя мощнее)
Диоды Шоттки менять не стал померил сопротивление мне они показались исправными (CR151, CR152, CR153)
/quote]
Диоды, скорее всего "битые": под нагрузкой "прошивают". Вы же проверяете при малых напряжениях. Меняйте.
