Нужна схема на БП LCD BOIGLE mod:LTV2768A

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
in-van-shin
Участник
Сообщения: 171

Сообщение #1 от 14/10/2011 06:26 цитата

Всем доброго времени суток!
Прошу помощи в поиске схемы БП от вышеупомянутого аппарата.
Состав: UC3842;OP2268CP вместе с L6561D; TNY264PN + 2пол. тр. 09N70
Блок инвертора: шим LO3AIW? 4435GM-3 шт.
На плате написано PWB826

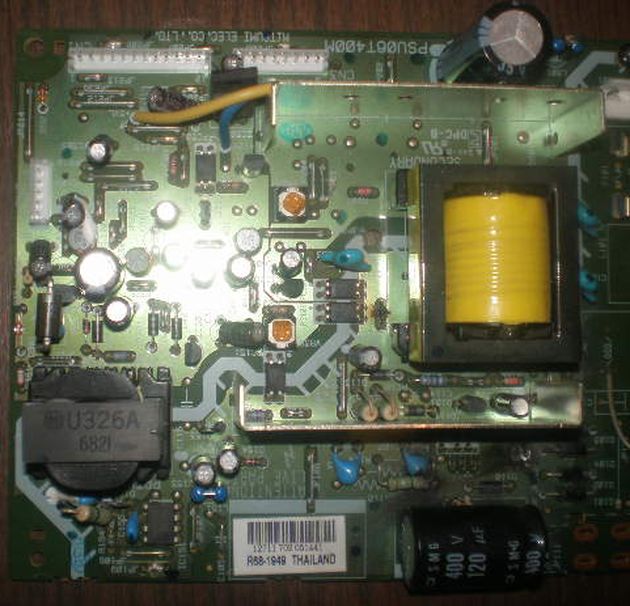

Фото БП


фото с другой стороны


taviktor
Новичок
Сообщения: 19

Сообщение #2 от 13/02/2018 00:41 цитата

Добрый день.У меня этот аппарат работает в качестве монитора.был неисправен блок питания.Схему я не нашёл,как и входа в сервис.Пульт подобрал програмируемый.В блоке питания нет ничего сложного,не считая защиту по выходу.Там стоят цепочки стабилитронов и диодов.Как правило они и вылетают при скачке напряхения.С каждого выпрямителя включен стабилитрон.Я поменял электролиты в цепи питания микросхем.

ДОБАВЛЕНО 13/02/2018 01:53

ни схемы ни сервис мануала я не нашёл.Я купил этот телек на запчасти.ну ещё поменял один транс в инверторе.И уже пол года работает.Хотел в сервисе красноту уменьшить,но не сервиса ни мануала не нашёл.
