ищу схему ТВ ВЭЛС 51ТЦ492

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
dedr
Новичок
Сообщения: 19

Сообщение #1 от 02/02/2007 01:54 цитата

Т ребята кинте схемку на телевизор "Рубин Велс-51-492 в интернене нет на него схем рёв в три ручья
VikBel
Старший модератор
<B>Старший модератор</B>
Сообщения: 5378

Сообщение #2 от 02/02/2007 17:08 цитата

Схемы к ВЭЛС 51ТЦ492 даже те, что с телевизорами заводского изготовления часто не совпадают. У меня есть ВСЕ варианты, в том числе и на рубиновском МОС-7 с TDA9381. Можно только догадываться, что-же тебе нужно. Исправь тему, а то выкину в мусорку. Опиши что у него внутри.
dedr
Новичок
Сообщения: 19

Сообщение #3 от 03/02/2007 02:05 цитата

vikbel у меня стоят модуль цветности 461 на ха31 ,ха28 ,а3505dcб 461 . пк 461 на строчной выходной транзистор кт838 ,твс-110пц15, на кадровой выходные тр-ры кт805им,строчная и кадровая размешены вместе . МРК-8 этого хватит ? одобрение
VikBel
Старший модератор
<B>Старший модератор</B>
Сообщения: 5378

Сообщение #4 от 03/02/2007 16:44 цитата

Вот часть схемы. Дистанционки у них 2 варианта. МП-403-2 от других отличается только номиналами нескольких деталей. СВП, 4 варианта. В общем если нужна остальная схема нужно уточнить.

  ВЭЛС.rar  180.05 КБ  Скачано: 3356 раз(а)
dedr
Новичок
Сообщения: 19

Сообщение #5 от 05/02/2007 02:21 цитата

vikbel спасибо тебе огромное если можно то от схемы мп 403-2 я бы не отказался в интернете его не найти.
VikBel
Старший модератор
<B>Старший модератор</B>
Сообщения: 5378

Сообщение #6 от 05/02/2007 20:59 цитата

Думал , что эти схемы уже не пригодятся.

  МП-403-2 ВЭЛС.PDF  127.28 КБ  Скачано: 2990 раз(а)
Obi
Новичок
Сообщения: 12

Сообщение #7 от 14/02/2012 15:16 цитата

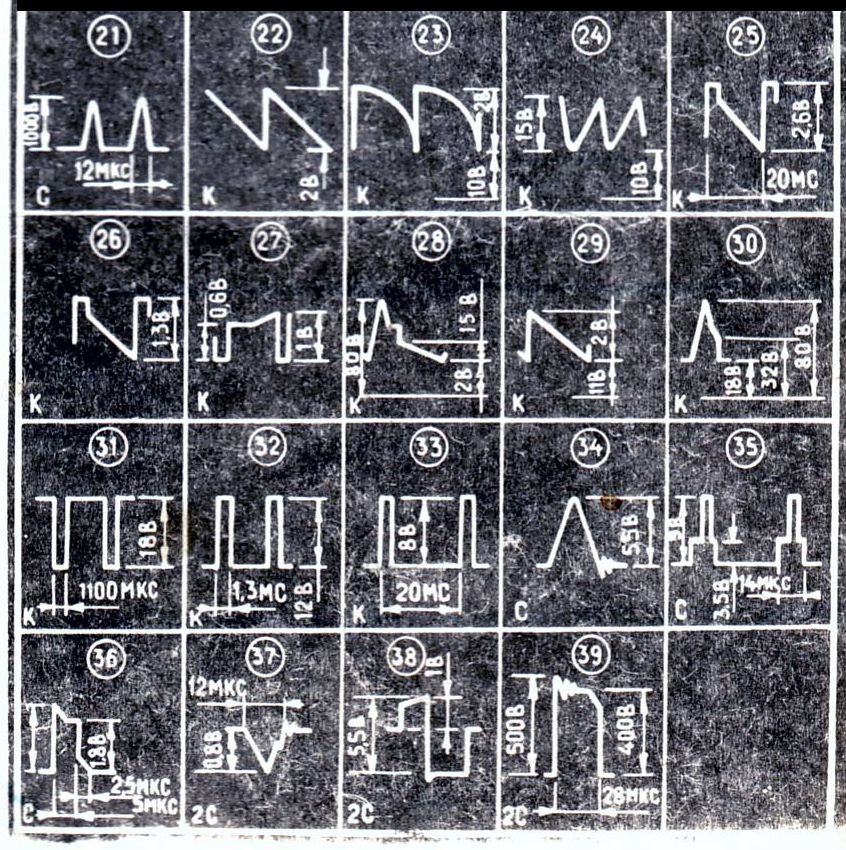

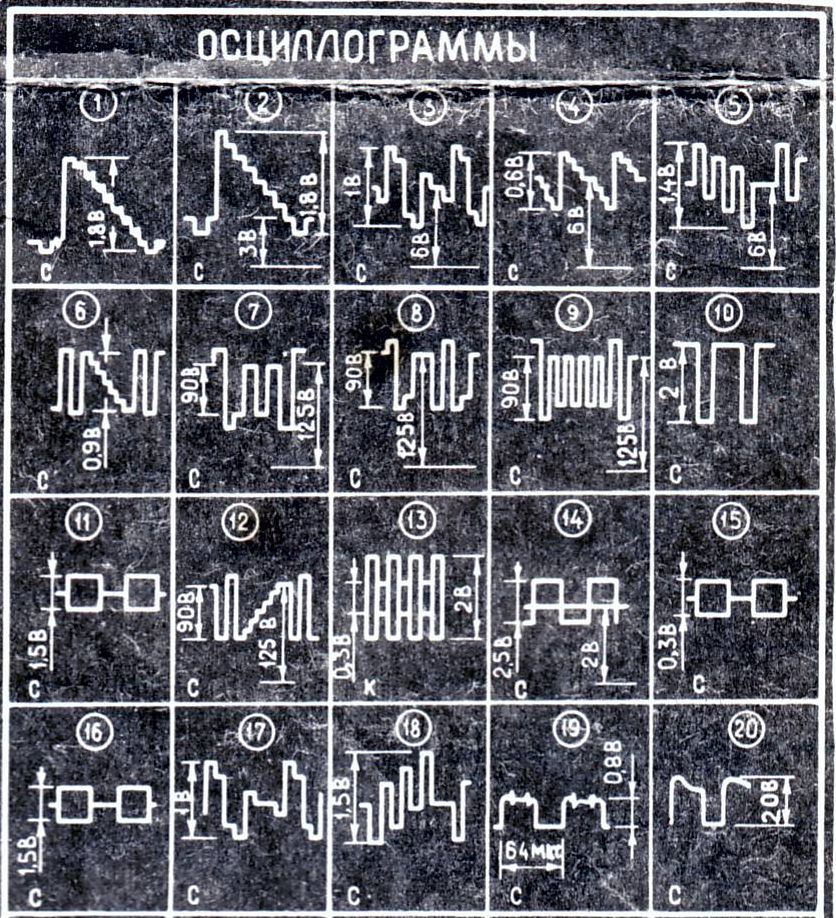

Пожалуйста, у кого есть, мне нужны осциллограммы на ВЭЛС 51 ТЦ-492. На блок питания МП-403-2, и модуль развёрток. На кадровой, выходные транзисторы VT11, VT12 КТ805ИМ, VT13 КТ837М, VT14 КТ315Г. На
строчной VT1 КТ961А, Т2 – ТВС110ПЦ15, Е1
– УН9/27-1.3.[/quote]
VikBel
Старший модератор
<B>Старший модератор</B>
Сообщения: 5378

Сообщение #8 от 26/02/2012 11:18 цитата



 Описание:
 Размер файла:  249.02 КБ
 Просмотрено:  298 раз(а)



 Описание:
 Размер файла:  229.91 КБ
 Просмотрено:  307 раз(а)



  8.jpg  249.02 КБ  Скачано: 512 раз(а)
  9.jpg  229.91 КБ  Скачано: 483 раз(а)
kishcko.a
Заглянувший
Сообщения: 2

Сообщение #9 от 13/01/2013 20:20 цитата

VikBel, нужна схема на смц-2п в нем стоят к174ха16 а3510д ничего похожего не могу найти пожалуйста помогите!
VikBel
Старший модератор
<B>Старший модератор</B>
Сообщения: 5378

Сообщение #10 от 17/01/2013 21:39 цитата



  СМЦ-2Б.rar  606.42 КБ  Скачано: 723 раз(а)
