ищу схему ТВ ВЭЛС 51ТЦ492

#1 от 02/02/2007 01:54

Т ребята кинте схемку на телевизор "Рубин Велс-51-492 в интернене нет на него схем рёв в три ручья

#2 от 02/02/2007 17:08

Схемы к ВЭЛС 51ТЦ492 даже те, что с телевизорами заводского изготовления часто не совпадают. У меня есть ВСЕ варианты, в том числе и на рубиновском МОС-7 с TDA9381. Можно только догадываться, что-же тебе нужно. Исправь тему, а то выкину в мусорку. Опиши что у него внутри.

#3 от 03/02/2007 02:05

vikbel у меня стоят модуль цветности 461 на ха31 ,ха28 ,а3505dcб 461 . пк 461 на строчной выходной транзистор кт838 ,твс-110пц15, на кадровой выходные тр-ры кт805им,строчная и кадровая размешены вместе . МРК-8 этого хватит ? одобрение

#4 от 03/02/2007 16:44

Вот часть схемы. Дистанционки у них 2 варианта. МП-403-2 от других отличается только номиналами нескольких деталей. СВП, 4 варианта. В общем если нужна остальная схема нужно уточнить.

ВЭЛС.rar 180.05 КБ Скачано: 3346 раз(а)

#5 от 05/02/2007 02:21

vikbel спасибо тебе огромное если можно то от схемы мп 403-2 я бы не отказался в интернете его не найти.

#6 от 05/02/2007 20:59

Думал , что эти схемы уже не пригодятся.

МП-403-2 ВЭЛС.PDF 127.28 КБ Скачано: 2984 раз(а)

#7 от 14/02/2012 15:16

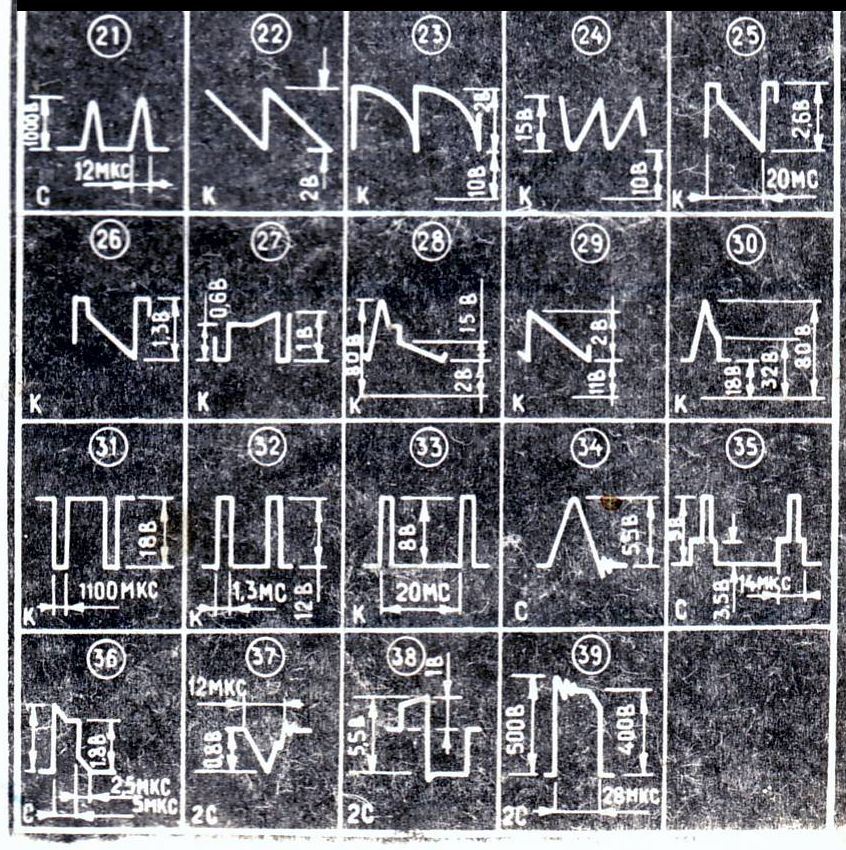

Пожалуйста, у кого есть, мне нужны осциллограммы на ВЭЛС 51 ТЦ-492. На блок питания МП-403-2, и модуль развёрток. На кадровой, выходные транзисторы VT11, VT12 КТ805ИМ, VT13 КТ837М, VT14 КТ315Г. На
строчной VT1 КТ961А, Т2 – ТВС110ПЦ15, Е1
– УН9/27-1.3.[/quote]

#8 от 26/02/2012 11:18


#9 от 13/01/2013 20:20

VikBel, нужна схема на смц-2п в нем стоят к174ха16 а3510д ничего похожего не могу найти пожалуйста помогите!

#10 от 17/01/2013 21:39

СМЦ-2Б.rar 606.42 КБ Скачано: 714 раз(а)

ищу схему ТВ ВЭЛС 51ТЦ492
