леон22
|
Достался такой аппарат кем то перепаянный,отсутствуют некоторые детали.нужна схема этой приблуды,или фото платы.Заранее всем откликнувшимся спасибо.
состав
TDA7386
PT7313E
APP36007.1
H1162B
QN8075
78M05
|
|
rommo
Завсегдатай
Сообщения: 772
|
нет схем на эти балалайки
ДОБАВЛЕНО 18/12/2014 19:28
из подвала |
|
|
леон22
|
| ну и как эту балалайку починить |
|
павлик 22
Сам себе на уме
Сообщения: 1137
|
| леон22, Дак это китаёза полная.Что у тебя не хватает? |
|
|
леон22
|
возле 7805 выпаяна деталь какая не знаю.обведённые красным.скорей всего какойто ключ должен быть возле 7805
|
|
eduard2
Модератор
Сообщения: 4783
|
леон22,| Цитата: | | возле 7805 выпаяна деталь какая не знаю.обведённые красным.скорей всего какойто ключ должен быть возле 7805 |
фотку кликабеньней мож сделать? не хрена не видно ,на вх. разьёма стоит ,если по пинию мож ещё одна кренка стоять на 12 В ? или возле антенны - ( если на вх. антенны то мож быть QN8535 - на 10 пин) -и на сколько пинов? ( если этт микруха) ЗЫ-вообще это даже и не Китай - (фирма ППС -хрен знает ,что туда напичкали) - эт ,что такое ( что-то я инфу не могу на этт найти) и чотав возне кренки на плате написано ?
ЗЫ | Цитата: | ну и как эту балалайку починить
|
а на хрена чинить тебе её  не геморно будет всего за 230 гр можно новую такую купить здесь выкинь её эту одноразку и не еПи себе и нам моски |
|
|
леон22
|
фотки получше попробую сделать завтра,под гнездом антены стоит микросхема 16pin-(QN8075 5200 1TNE)
|
|
|
леон22
|
| что-то все пропали,может здесь никого нет? |
|
eduard2
Модератор
Сообщения: 4783
|
леон22, | Цитата: | | что-то все пропали,может здесь никого нет? |
это ты пропал ,кто обещал фотку своей мафоны кликабельной сделать | Цитата: | | фотки получше попробую сделать завтра |
этт чо фотки 10 дней надо делать  теперь такая микруха у тебя там есть STH230058 ( гугл о такой мочит) и про эту тоже APP36007.1- это ,что у тебя проц или LDO драйвер ? ( или всё в одной микрухи это стоит ?) ЗЫ и чо ты там нарисовал - типа стаба и BF или 13 ( не хрена не поймёшь ) это ,что у тебя на сколько я понял погорело или их вообще нет? состав не полный у тебя ( ты как толстый партизан? надо из тебя инфу клещами тянуть ) это ,что? здесь такая же мафона , ну чел. инфу полную дал и ему помогли .PS- а ты ,что хошь ,что-бы тебе здесь все свои дела бросили и тебе только помогали ,или как ты даже за 10 дней не сделал фотку своих недостающих ( или погорелых деталей) или хотя бы сказал где они стоят ? уже за этт время мог срисовать с платы куда они идут ( кстати ,а действительно в какой цепи эти детали стоят ? ) похоже на параметрический стаб на 12 В?. ( если ВF -это транзик?) |
|
|
леон22
|

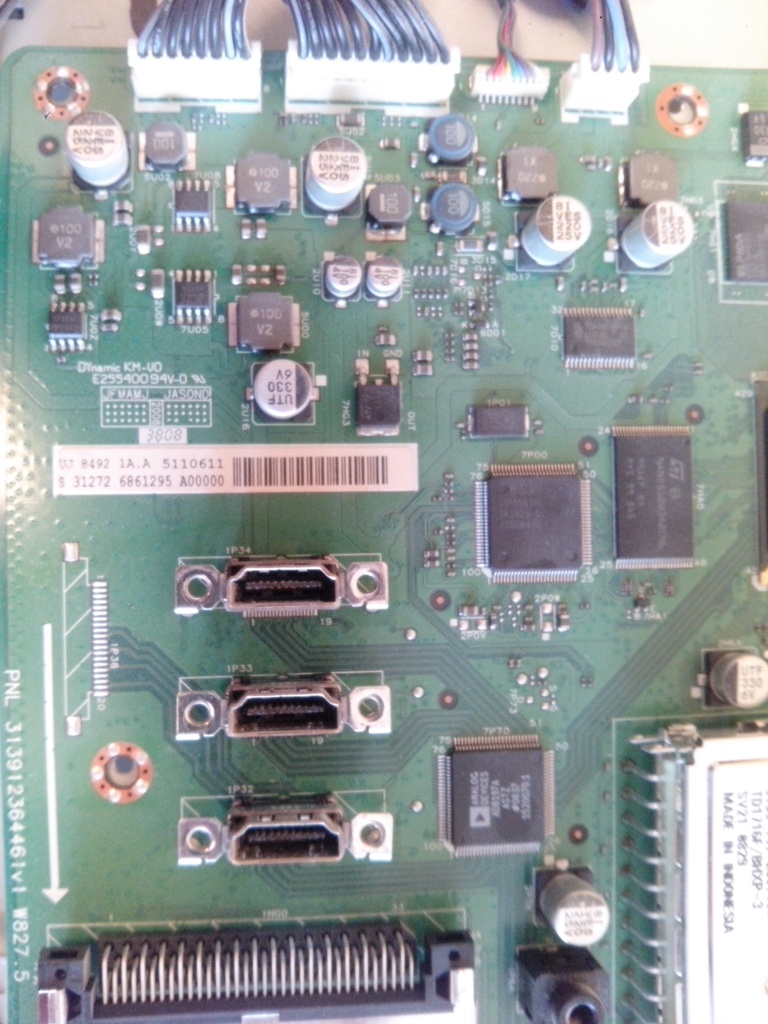

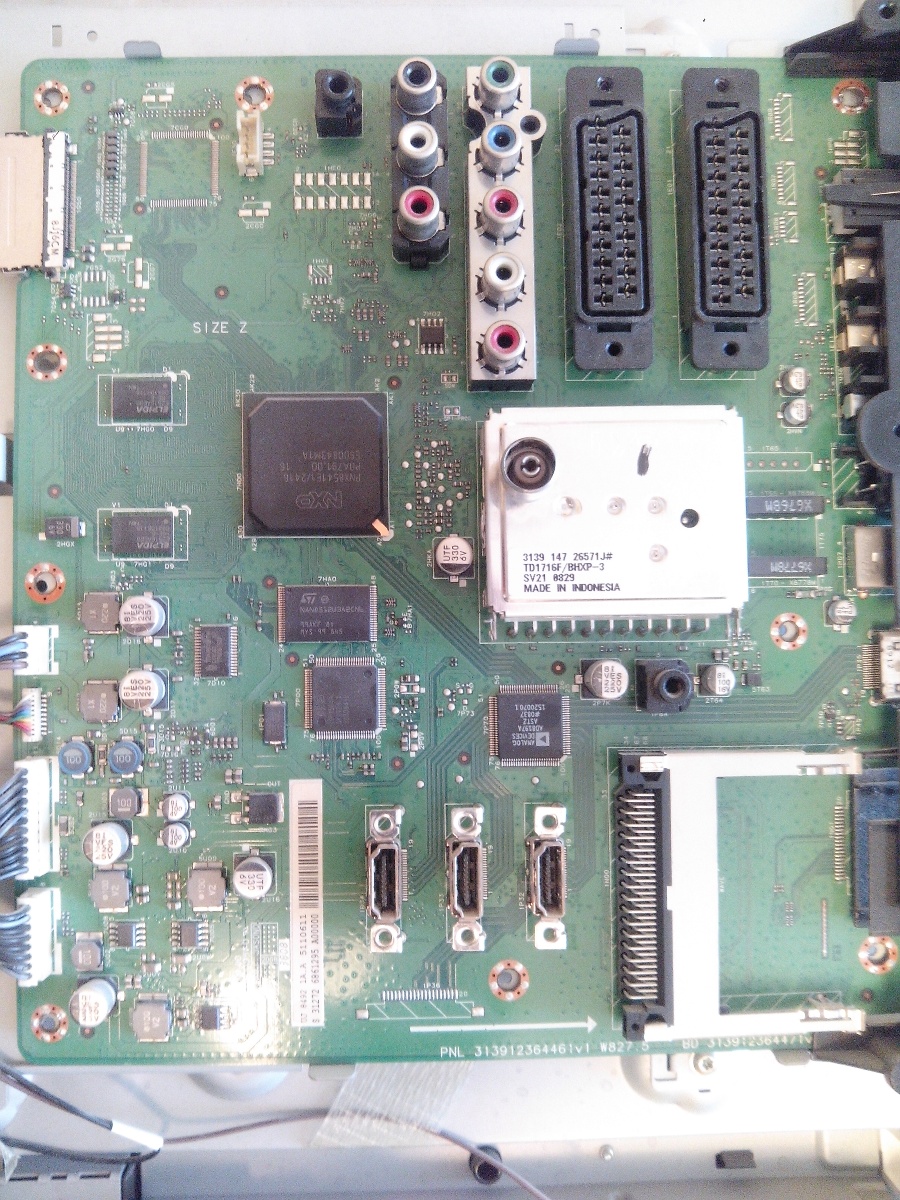

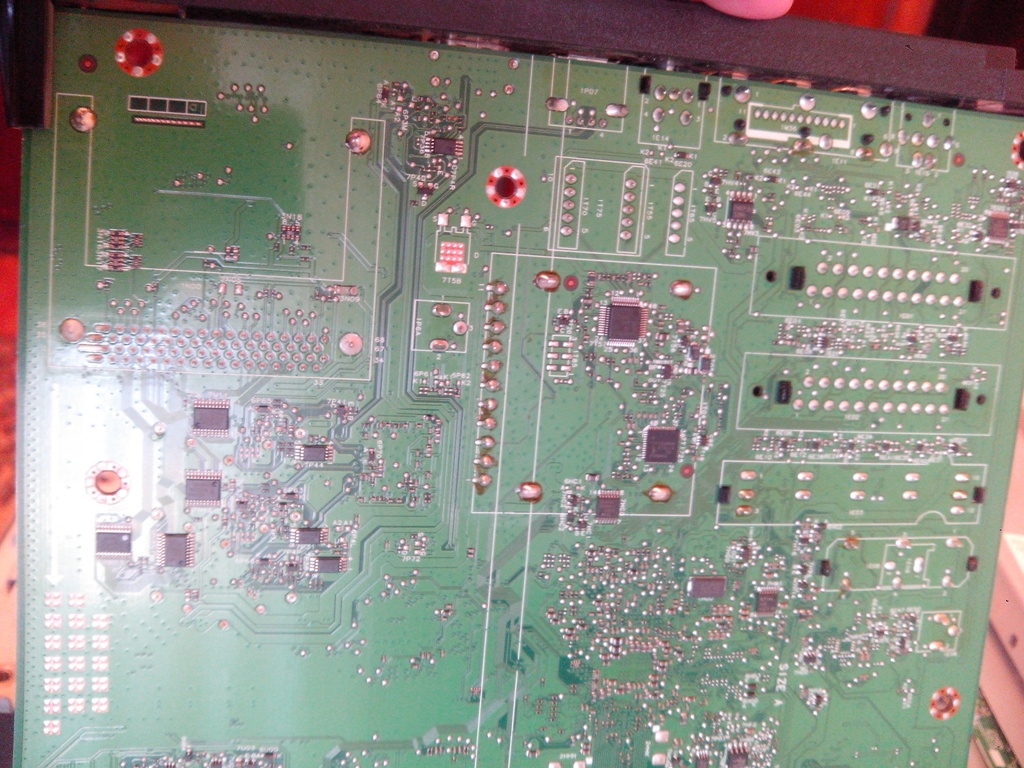

Надпись там В F ,детали вообще отсутствуют(кемто выпаяны,на микросхеме две ноги отпаяны).какие стабилитрон,транзистор туда поставить,дабы эта железка хотябы включилась.Фото выбирайте какое больше нравится.
| P1010515.JPG |
| Описание: |
|
| Размер файла: |
331.02 КБ |
| Просмотрено: |
392 раз(а) |
|
| P1010519.JPG |
| Описание: |
|
| Размер файла: |
332.64 КБ |
| Просмотрено: |
294 раз(а) |
|
| P1010522.JPG |
| Описание: |
|
| Размер файла: |
408.41 КБ |
| Просмотрено: |
280 раз(а) |
|
| P1010519.JPG |
| Описание: |
|
| Размер файла: |
344.24 КБ |
| Просмотрено: |
360 раз(а) |
|
|
|
eduard2
Модератор
Сообщения: 4783
|
леон22, | Цитата: | | Надпись там В F ,детали вообще отсутствуют(кемто выпаяны,на микросхеме две ноги отпаяны) |
Да неа.. (F) а скорей всего Е-эмиттер а В- этт база N-P-N транзик скорей всего стоял там ( ну поставь в место него КТ 805 , или КТ815-17 -не знаю чо у тебя там есть из N-P-N транзиков?) ты пройдись по дорожкам куда средний выв. его идёт ? ( думаю ,что там стоит литера С-коллектор -сопли с него выв. убери и сам всё увидишь ) теперь посмотри куда идёт (F) E-(эмиттер) выв. этого транзика ? если на эту банку на 2200мкф ( или на выв. 6,20 выходной микрухи) то тогда это параметрический стаб для вых звука ( думаю на 12 V) кстати какие ноги от паяны и у какой микрухи ? ещё вывод катода стаба идет на базу ? (В) а выв. анода на корпус ? ( думаю стаб у тебя на 12-13 V -ну типа совкового Д814Д или КС212-213) теперь ,это не СМД кондёры ,а обычные литы ( тот ,что ближе к проц думаю около от 470-1000мкф ,второй где-то от 220-470мкф,обычно в мафонах их ставят на 105 град. ) ЗЫ-думаю ,что выходная звука там кирдык и процу тоже ( ну если повезло ,что проц остался живой тогда ремонт может быть рентабельный ,если нет -тогда не стоит и за морачиватся с этой мафоной) ну этт конечно твоё дело ,сам и решай  ; |
|
|
леон22
|
| всё вопрос с балалайкой решил-выбросил.большое спасибо всем откликнувшимся |
|
