Нужна схема ТВ Supra STV-LC32740WL

  Список форумов » Схемы и сервис-мануалы

Следующая тема · Предыдущая тема
АвторСообщение
misanea
Бывалый
Сообщения: 82

Сообщение #1 от 23/06/2020 18:53 цитата

ТВ Supra STV-LC32740WL, нет изображения, подсветка и звук есть. Около шлейфа к матрице сгорел транзистор, V808, нагар большой вокруг. Нужна схема для опознания деталей

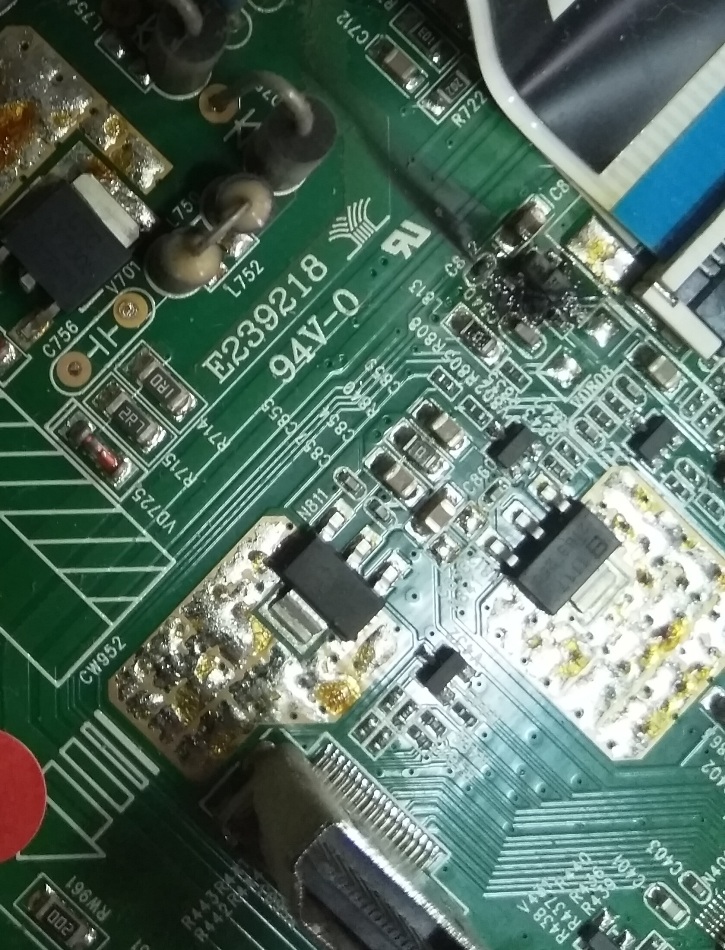

Supra STV-LC32740WL.jpg
 Описание:
фото с участком где нагар и сгоревшие элементы
 Размер файла:  292.5 КБ
 Просмотрено:  142 раз(а)

Supra STV-LC32740WL.jpg


Никола-борода
Передовик
Сообщения: 2914
Никола-борода

Сообщение #2 от 23/06/2020 20:22 цитата

https://monitor.net.ru/forum/threads/626536/
misanea
Бывалый
Сообщения: 82

Сообщение #3 от 23/06/2020 22:14 цитата

Б. спасибо, Никола-борода! Завтра уже посмотрю
misanea
Бывалый
Сообщения: 82

Сообщение #4 от 24/06/2020 09:33 цитата

после снятия обугленного транзистора обнаружено что и плата обуглена, проводники поврежденны, в к.з. кондер С839. Схема все-же нужна для восстановления дорожек
Койкого21
Участник
Сообщения: 217

Сообщение #5 от 01/07/2020 09:13 цитата

misanea, Если еще актуально ? https://elektrotanya.com/konka_LED32f3300c_LED42f3300c_kl26gt611_kl32gt615u_supra_stv-lc22740wl_stv-lc42740fl_stv-lc26740wl_sch.pdf/download.html
Позициионные номера могут отличаться
