Нужна помощь с мультиметром DT9205A

  Список форумов » Измерительные приборы
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
75ГДН1-4
Заглянувший
Сообщения: 6




10/05/2010 03:04 цитата

Здравствуйте спалил я етот приборчик перепутав диапазон и он потух разобрав его я увидел выгорело две контактных дорожки и сплавились 2 ламели дорожки восстановил а прибор признаков жизни не довал не долго думая понял что накрылсь капля АЦП. под рукой был DT830B глянул вроде АЦПУХА такаяж по виду=) вырезал оттуда каплю припоял и о чудо он засветился ламели тож снял с 830 куда ставить нашол в инете но толку не дало ни каких измерений не производит но случайно на плате я увидел что написано DT9205M а как стоят на этом приборе ламели я так в нете и не нашол если кто знает куда их ставить скажите пожалуйста а то я уже неделю с ним долбаюсь
m.ix
Master Mixa
Сообщения: 1972+

m.ix


10/05/2010 03:26 цитата

два клика и схема DT9205M нашлась
http://www.elecfans.com/article/UploadPic/2007-12/20071232050588630.gif
75ГДН1-4
Заглянувший
Сообщения: 6




10/05/2010 04:34 цитата

там же на схеме написано DT9205A а не M нада и как там стоят ламели я не вижу
-20 dB
Старший модератор
<B>Старший модератор</B>
Сообщения: 7673

-20 dB


10/05/2010 07:31 цитата

75ГДН1-4, что-то сдаётся мне, что если у тебя хватило таланта поменять КАПЛЮ, то уж разобраться в контактах переключателя, тем более имея схему на аналогичный прибор, труда большого не составит. Я капли не меняю - сам девайс такой ювелирной работы не стОит, однако с контактами переключателей разбираюсь просто "срисовав" фрагмент схемы мульта на переключателе (имея под рукой оригинал - работа пусть и долгая, но несложная). Если основы построения делителей тока/напряжения и схемотехнику мульта знаешь.
БАРК
Старший модератор
<B>Старший модератор</B>
Сообщения: 11886

БАРК


10/05/2010 12:49 цитата

http://monitor.espec.ws/section30/post876740.html
75ГДН1-4
Заглянувший
Сообщения: 6




10/05/2010 13:21 цитата

а на 9205m и 9205a ламели одинаково стоят?
БАРК
Старший модератор
<B>Старший модератор</B>
Сообщения: 11886

БАРК


10/05/2010 13:37 цитата

Неизвестно... Ты с буквой А просил? Вот тебе фото в ссылке...
75ГДН1-4
Заглянувший
Сообщения: 6




10/05/2010 20:52 цитата

поставил ламели как на dT9205A ламели меряет только амперы что не есть хорошо=) знает кто как на 9205m стоят?
75ГДН1-4
Заглянувший
Сообщения: 6




11/05/2010 00:02 цитата

спасибо за помощ с переключалкой разобрались сёвремя пищит на любом диапазоне но меряет всё кромясь кондеров и диодов проверил все кондеры резюки целы неужели микрушки померли?
Serg_H
Заглянувший
Сообщения: 2




21/01/2011 00:15 цитата

Прошу прощения, вставлю свою проблему по этому же прибору, может кого заинтересует.
Угораздило же меня "померять" ток холостого хода мощного трансформатора после перемотки и сборки.... равнодушие
Вначале мерял стрелочным старым авометром подлючив определил около ~145ма (глянул установившийся ток, про пусковой - собаку забыл), дак нет же нужно было точнее (связано с тем, чтобы проверить понижение холостого тока при заполнении зазора сердечника составом эпоксидного клея с тонером от лазерника - это чтобы меньше гудел и грелся после заполнения зазора ). Ну это всё предисловие, подключил я как положено, в цепь первичной обмотки DT9205A в режиме замера ~ тока 200 ма. Влючил в сеть - щёлк и прибор загнулся и транс обесточен, всё меряет кроме пределов малого тока, 20А - работает нормально.
Начал смотреть (другим прибором) а шунт в приборе "крякнул" (нет цепи в режиме измерения тока). Открыл и увидел , что крякнул предохранитель 0.2А, заменил его а цепь всёравно в обрыве, далее обнаружено пара сгоревших резисторов на 1 Ом и 21 Ом впаралель ( 21 Ом для подгонки предела точно, он взорвался, торчала только одна нога! ). Далее впаял 1 Ом на 1W ( меньше нет, пришлось лепить с обратной стороны ), цепь восстановилась но меряет очень сильно заниженое значение (примерно на полтора порядка). Посмотрел скачаную схему она не соответствует маркировке элементов на моей плате ( вытравлено: JH9205-C маркировка краской даты: 2004.06.01 ). Вместо R13 - на схеме стоит обозначение R9 , далее вместо R14 и R15 стоят соответственно R11 и R7 (они целые), диодов D1, D2 нет на плате, только площадки под них (китайцы сэеономили).
В общем пока торможу куда дальше идти, далее отпишу как определюсь.
Serg_H
Заглянувший
Сообщения: 2




21/01/2011 01:51 цитата

Всё победил, сам себе голову заморочил щуп был не туда воткнут ( гнездо 20А ) вот и врал прибор на всех младших токовых пределах. После правильного включения немного завышались показания, параллельно с 1 Ом 1 W резистором воткнул 18 Ом 0.125 W и всё стало как нужно, при сравнении с другим откалиброваным прибором ( более точным, автомат XB-2003 )
bessergei
Заглянувший
Сообщения: 5




21/03/2011 12:12 цитата

Помогите розобратся. Както нужна была мне пищалка, и я не придумал ничего лучше как выпаять её с мультиметра (DT9205A), но как оказалось без неё немного неудобно, а как на зло выпаял акуратно следов не могу найти, в схеме тоже чёто не пойму как она обозначена, подскажите кто нибудь куда её припаять.
serjik1983
Заглянувший
Сообщения: 9




27/04/2011 20:06 цитата

А вот у меня вопрос! Достал меня уже этот мультиметр. Пользуешься им минут 10 а потом на холостом ходу полежит минут 15, далее я его тушу кнопкой. Минут через 5 заново включаю и он мигнёт цифрами и сразу тухнет. Повторное включение и отключение не помогает. Надо ждать где-то час чтобы прибор заработал при включении кнопки. Вот китайцы грёбанные )))) Может кто-то сталкивался с такой проблемой?
-20 dB
Старший модератор
<B>Старший модератор</B>
Сообщения: 7673

-20 dB


29/04/2011 18:08 цитата

serjik1983, схема в посте m.ix, в самом втором сверху. Таймер включения организован на IC2a, Q2 и Q3. Принцип работы: удержание в открытом состоянии Q3 на время разряда C19 через R53. Т.е, по умолчанию в процессе участвуют в первую очередь C19, R53, "форсмажорные" факторы типа посаженной батарейки и затёртых контактов переключателя, форсмажорный (без кавычек) фактор в виде кривых рук, ранее, возможно, прикладывавшихся к этому узлу, и... М-да... так и хочется съязвить... Однако, долго ли вообще этот узел обойти, если развязать таланта не хватает?

ДОБАВЛЕНО 29/04/2011 21:29 PM

bessergei, то же самое: твой трёхвыводный пьезик - та прямоугольно-квадратная хрень, которая на схеме прикручена к транзистору Q2 и подписана непереводимым китайским орнаментом с применением чисто местных идиоматических выражений. Впрочем, если пьезик ты уже пожевал, проверил на гибкость (даже слегка) и на ударопрочность - можешь прибить его гвоздями к стенке: в отличие от обычных, двухвыводных пьезиков, которые при таком обращении как правило теряют громкость, но ещё поют, эти как правило уже не обеспечивают соответствующего уровня обратную связь и соответственно автогенерацию, т.е петь напрочь отказываются. Впрочем, новые трёхвыводные пьезики иногда бывают в радиолавках даже в моей дыревне, на крайняк их же можно выковырять из звонка первобытных проводных кнопочных телефонов, или просто откинув всё с выхода IC4b, подключить туда ЛЮБОЙ стандартный буззер с напряжением питания 5...9 В (уж этот-то хлам, по моему, есть в ЛЮБОЙ радиолавке, стОит в три раза дешевле "чистого" пьезика, как это ни странно).

Касается ответов обоим: в нескольких встречавшихся версиях этого мульта позиционные обозначения деталей не всегда совпадали, но схема была (в основном) той же. Глядя на плату - работаем заодно и мозгом, не следуя тупо обозначениям деталей!

ДОБАВЛЕНО 29/04/2011 21:48 PM

Гы-ы-ы-ы! Сам только сейчас заметил, сопоставив ответы: ещё б позиционные обозначения на плате совпали с этой схемой - совсем бы весело было... Ибо на схеме я наблюдаю ДВА транзистора Q2!
W-O-W W-O-W W-O-W
В общем, оба ответа касаются крайне правой части схемы, serjik1983 рыть "свой" Q2 в нижнем правом углу схемы, bessergei - в верхнем правом.
silentman
Новичок
Сообщения: 10




11/07/2011 16:40 цитата

Извиняюсь в тему влезаю со своими траблами: Имеется DT9205a, полез я с диапазоном 750в переменки в цепь более 1100в надеясь что прокатить (цифрблат показывал измерения более 1000в). Работу закончил и захотелось проверить 220в а там показывает 62-64в. На других диапазонах переменки на 200в показывает 62-64в, на 20в-16в, на 2 вообще не показывает. Схемка есть а куда копать не знаю.
-20 dB
Старший модератор
<B>Старший модератор</B>
Сообщения: 7673

-20 dB


11/07/2011 19:32 цитата

silentman писал:
...захотелось проверить 220в а там показывает 62-64в. На других диапазонах переменки на 200в показывает 62-64в, на 20в-16в, на 2 вообще не показывает. Схемка есть а куда копать не знаю.

Это при КАКОМ входном напряжении? Ты на 2 В 220 измерить пытаешься?

А впрочем по барабану, ск. всего: схема по ссылке вверху хоть и путаная (все позиции по два раза), но вероятнее всего, угробил ты выпрямитель. Тот узел, который на IC4B (там почему-то ДВА узла с одной позицией... Твой - который с красной входящей стрелкой H)
Богдан Богданович
Участник
Сообщения: 124




26/10/2011 01:22 цитата

добрый вечер у меня dt9205a схема не подходет занижает напражение перененки 220v/64v постоянки 12v /3v что может быть
beer0073
Заглянувший
Сообщения: 4




21/11/2011 18:42 цитата

Мультиметр DT9205A. Помогите с распиновкой АЦП. У капли 46 ног, 11x12. Стандартную распиновку где 44 ноги, я знаю (она не подходит).

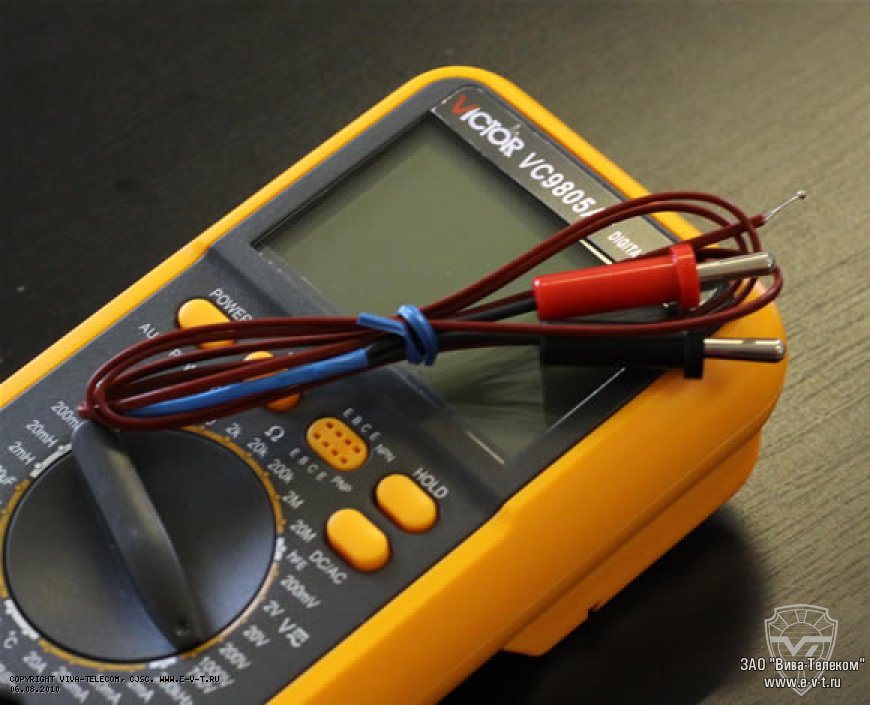

Внешний вид прибора





Фото платы мультиметра DT9205A (обратите внимание у АЦП 46 ног)




Вот стандартная распиновка ICL7106 на 44 ноги (не подходит)

ut5eva
Заглянувший
Сообщения: 1




07/12/2011 21:01 цитата

Ребята прошу помощи.
Пришла партия новых DT9205A, при проверке оказалось, что все до единого
прибора не работают на пределе 20А именно переменного тока.
Зато все остальные измерения на ура.
Схема новая не соответствует первым выпускам приборов.
Может кто подскажет. что нибудь по этому вопросу буду очень признателен.
dizzyy
Новичок
Сообщения: 13




17/02/2015 21:18 цитата

добрый день
у меня тестер как 2 постами выше
не меряет переменки вообще, остальное в норме
схему подходящую найти не получается стоят UTC328 и 2904
подскажите какая микра за переменку отвечает
