Logitech Z-5500 помогите с рапиновкой разъёма!!!

  Список форумов » Музыкальные центры и усилители

Следующая тема · Предыдущая тема
АвторСообщение
fmv
Заглянувший
Сообщения: 1

Сообщение #1 от 03/09/2007 22:10 цитата

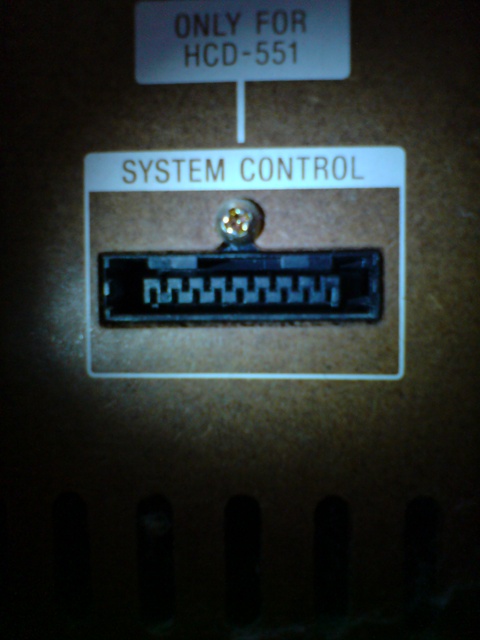

Есть Акустика Logitech Z-5500. Но вот проблема - оборван кабель от блока управления до усилителя. Там 15 жил, но разъёма на кабеле нет. Хотелось бы восстановить аппарат, поэтому прошу помочь с распайкой разъёма.
Ankor997
Новичок
Сообщения: 11

Сообщение #2 от 10/01/2009 15:34 цитата

ковыряюсь стакой же акустикой но сдругой проблемой,
тоже ищу схему.
у меня не работаю 4 канала из пяти.
как нибудь скатаю сраъёма распиновку
Ankor997
Новичок
Сообщения: 11

Сообщение #3 от 10/01/2009 19:29 цитата

четыре толстых провода
Синий/белый WA17 --------------------13 нога разъёма
Экран (оплётка) WA2-------------------11 нога разъёма
черный/ белый WA3-------------------15 нога разъёма
коричневый/белый WA1---------------14 нога разъёма
6 тонких проводов
серый wa 9--------------------------2 нога разъёма
коричневый wa 8-------------------------1 нога разъёма
красный wa 7-------------------------3 нога разъёма
зелёный wa 6-------------------------4 нога разъёма
фиолетовый wa 5-------------------------9 нога разъёма
жёлтый wa 4-------------------------5 нога разъёма
2 толстых провода
красный/белый wa 10------------------10нога разъёма
зелёный/белый wa 11------------------11,13 нога разъёма
отдельно 4 тонких провода в своей оплётке
черный wa12-----------------------------12
синий wa13-----------------------------7
белый wa14-----------------------------8
оранжевый wa16----------------------------6
корпус на самом разъёме соединяется с wa2, 11 ногой экраном оплётки

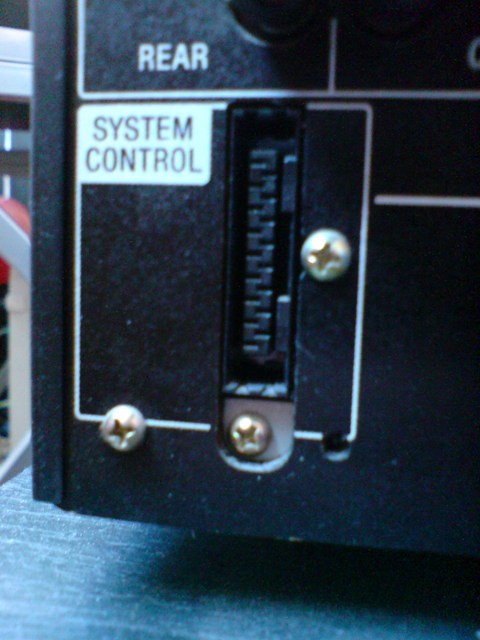

разъём читается с права на лево 1нога крайняя левая верхняя
в каждом ряду по 5 ног.
проверял 11 и13 ногу соединение в плате так и есть
удачи.
юра дьячук
Бывалый
Сообщения: 62
юра дьячук

Сообщение #4 от 13/01/2009 18:21 цитата

ДЛЯ Ankor997: у меня в ремонте такой-же аппарат, не вкл совсем. со слов хозяина не было до этого одного канала. скорей всего неисправна выходная УНЧ. Так что смотри выходные микрухи( были случаи в других акустиках ) Схему не нашел
Ankor997
Новичок
Сообщения: 11

Сообщение #5 от 13/01/2009 18:55 цитата

Я уже перепахал всю схему, там стоят ключи на управление и на каждую TDA7294 стоят по операционнику , и там вся проблема, поменял все УНЧ ,зашёл в тупик, буду ковырять по наитию.
сделаем,
время, нужно только время.
А.К.
Spieler
Заглянувший
Сообщения: 5

Сообщение #6 от 17/01/2009 17:26 цитата

Смори питанее крен, тамже на радиаторе! И смотри напряжение mute и st-by. только закончил ремонт этого китая. вся проблема была в питании!
