willwonka
|
TV: JVC AV-21A10
шасси по надписи на плате :CKF1542-CH1-1 (1/2)
видео:NN5198K
проц:MN1873287JE
питание:STR G6651
hot:D2627 (2SD2627)
тюнер:QAUO185-004
вертикль:1N4 AN5522
звук:AN5265
:SCG-1282A 10122 H2 0029 0490
AV21A10-1 0028 0454
:25-0262 QQH0102-001 20011219 D
флешка испачкана краской, из других тем это вероятно BR24C08
дополнительно по этому тв здесь:
https://monitor.espec.ws/section1/topic119748.html
вступление:
Уровень знаний: ардуинка, ch341, осциллографа нет, пройден вступительный тест remont-aud.net.
С телевизорами ранее не работал, многих аббревиатур не понимаю. хотел бы разобраться как здесь все устроено и получить какие-то рекомендации литературы.
----------
Состояние неизвестно, владелец пытался, достать штырь от AV кабеля из видео входа, в итоге плата переломана на 2 части, оторван тдкс, повреждён транзистор q571 маркировка A1208. Вероятно это 2SA1208 … словом сдали на органы.
почтовое отделение в 6 км от дома, заказывать нехочется, в запасах найдено 2Sa1013 и 2SA1972 все три в корпусе TO-92MOD
вопрос подходят ли они для применения здесь?
- https://d88b.ru/spravochnik/tranzistory/importnye-bipolyarnye-tranzistory/tranzistor-2sa1013/
- https://www.radiolibrary.ru/reference/transistor-imp/2sa1972.html
- https://www.radiolibrary.ru/reference/transistor-imp/2sa1208.html
Гнездо тюльпанов не сквозное, помог вкрученный в обломок саморез, дорожки восстановлено кусками проводов, UFмаской изолировано, эпоксидной закреплено. На плате с десяток на вид уставших электролитов.
C976
C978
C946
C705
C307
C325
C501
C657
C806
TH901 маркировка EPOOS T709 02032 вверху на корпусе какие-то несвойственные для пластика трещины, вроде как этот элемент отвечает за разрядку кинескопа.
в первую очередь нужно вернуть транзистор на место , замерять esr самых вздутых, дальше посмотрю по ситуации
 jvc 21a10.zip 3.05 МБ Скачано: 12 раз(а)
|
|
|
willwonka
|
На форумах часто в значении шасси стоит "CG", хотя на главной плате огромным текстом надпись CKF1542-CH1-1 (1/2)
этот момент не до конца мне понятен. CG это краткое сокращение из маленькой полу затертой наклейки SCG-1282A так?
Ранее в файле приложена схема похожей SCG-1423A (заметные отличия есть разве что в части между тюнером и видео процесором) и фотка переломанной платы, а все потому что крышка телевизора крепится к пластиковому усику тдкс, у владельца явно есть силушка богатырская))))
--===Архитектура узла: от БП до строчного трансформатора===--
Питание строчной развертки формируется во вторичной цепи Выводы 9 и 11 вторичной обмотки импульсного блока питания. Высокочастотные импульсы с обмотки трансформатора T921 поступают на выпрямитель и сглаживаются фильтром на конденсаторе C942 (100 мкФ × 160 В) и дросселе L941 (82 мкГн). Напряжение удерживается строго на уровне +115 В с помощью прецизионного усилителя ошибки SE115N, управляющего первичкой через оптопару.
Параллельно обмотке установлен высоковольтный снаббер (C941 560 pF 2 kV с диодом), гасящий коммутационные выбросы. Уже стабилизированный и очищенный ток +115 В идет на 2-ю ножку строчного трансформатора (ТДКС) через низкоомный датчик тока.
Датчик тока выполнен на двух параллельных резисторах по 1.5 Ом (эквивалентное сопротивление 0.75 Ом). Мониторинг падения напряжения на них осуществляет PNP-транзистор Q571 (оригинал 2SA1208).
Допустим в штатном режиме строчная развертка потребляет порядка 400 мА. Падение напряжения на датчике составляет:
U=0.4" А"×0.75 Ω=0.3" В"
Измеренные напряжения на выводах транзистора в норме (согласно схеме мануалу):
Эмиттер: +114.8 В (до датчика)
База: +114.5 В (после датчика через резистор 2.2 кОм)
Разница V_EB: 0.3 В
Для открытия кремниевого p-n перехода требуется напряжение не менее 0.6–0.65 В. При 0.3 В транзистор Q571 наглухо заперт, ток коллектора равен нулю, а на выходе цепи держится 0 В.
При межвитковом замыкании в ТДКС, пробое кадровой микросхемы или утечке строчного транзистора Q522 ток по шине B+ резко возрастает.
Когда силовой ток превышает ~0.87 А, падение на резисторах 0.75 Ом достигает 0.65 В. Напряжение на базе проседает до +114.15 В, разница V_EB становится равной 0.65 В, и Q571 начинает открываться.
Интегрирующая задержка. Ток с коллектора Q571 поступает на RC-цепочку R576 (22 кОм) и C572 (47 мкФ). Конденсатор начинает заряжаться, образуя временной фильтр (около 100–150 мс).
Короткие импульсные броски (например, заряд емкостей при включении или яркая вспышка на экране) не успевают зарядить C572 до критического уровня и безвредно стекают через R577 на землю.
При реальном коротком замыкании C572 быстро заряжается до напряжения 8.15 В.
Формирование сигнала A.PROT. Как только напряжение на C572 превышает 8.15 В, лавинно пробивается стабилитрон D571 (7.5 В, MTZJ7.5S) с учетом падения на переходе следующего ключа (7.5 В + 0.65 В = 8.15 В). Ток мгновенно открывает NPN-транзистор Q572, который закорачивает линию A.PROT на землю. Микроконтроллер фиксирует логический ноль и переводит ТВ в Standby.
---==== Практика ремонта: тонкости замены 2SA1208===--- (гемини в помощь)
Оригинальный транзистор 2SA1208 (V_CEO=160" В" , I_C=50" мА" ) поврежден владельцем, из доступных аналогов откопал у себя 2SA1013 или 2SA1972.
вопрос: не сдвинет ли разница в коэффициенте усиления (h_FE) порог срабатывания защиты?
Расчет показывает, что изменения пренебрежимо малы:
Порог открытия самого кристалла определяется физикой кремниевого p-n перехода (V_BE≈0.65" В" ) и одинаков для всех рассматриваемых транзисторов.
Разница в h_FE (100 у оригинала против ~60 у 2SA1013) меняет лишь базовый ток I_B, необходимый для отпирания.
Этот ток, проходя через балластный резистор 2.2 кОм на базе Q571, создает дополнительное падение напряжения всего в 2.44 мВ.
В пересчете на силовой ток через датчик 0.75 Ом это дает смещение порога срабатывания всего на 3.25 мА.
При базовом пороге отключения в 870 мА погрешность составляет около 0.37%. Для сравнения, заводской 5%-й допуск самих токоизмерительных резисторов дает разброс порога в ±43" мА" .
=== Если защита НЕ сработает при аварии (например, порог завышен):
=Выгорание силовых элементов: Мгновенно пробивает строчный транзистор Q522 (2SD2627), либо выгорает ключевой транзистор в главном блоке питания.
=Термическое разрушение: Начинают дымить и обугливаться сам ТДКС или резисторы-датчики (1.5 Ом).
=Срабатывание защиты БП: Главный блок питания уйдет в жесткую защиту (режим "циканья" / старт-стоп) или полностью выйдет из строя.
===Если защита сработает ЛОЖНО (порог занижен):
=Отключение при включении: Телевизор пытается стартовать, появляется высокий звук запуска строки, но через 1–2 секунды процессор (через сигнал A.PROT) сбрасывает ТВ обратно в дежурный режим (Standby).
=Отключение на ярких сценах: При смене кадра на очень яркий (например, вспышка или белый экран) кинескоп потребляет больше тока, и гиперчувствительная защита будет ошибочно выключать телевизор во время просмотра.
-----------------------
--=== первый запуск, жалобы
шрифт OSD (число номера канала) большого размера 3 сантиметра в высоту(увеличен пропорционально).
после замены C307 (старый 376uf vlos2.8% esr0.41om) по питанию 9v (ic301 nn5198k видео)
большое число проскакивает на 2-3 секунды и уменьшается до 1.6см на свое место. Надписи типа “VIDEO” тоже огромные 3см. по той же линии 9v на плате кинескопа еще один електролит C357 (старый 323uf vlos3.4% esr3om) надпись стала меньше, теперь обе уменьшаются спустя время поймав синхронизацию.
режим TV
= дрожание строк в стороны на 0.5 см
= отключив голубой фон в настройках цвета вместе с OSD тускнеют , включается «шум/помехи» из динамика,
=режим AV дрожание в стороны меньше 0.2мм. давит на глаза противно смотреть.
=возможно еще присутствует дрожание по горизонтали, картинка не стабильная чтобы сказать точно примерно 2-3 милиметра.
=цвета
в AV от т2 приставки будто бы ты в жолто-оранжевых солнцезащитных очках
-=-=-= возможно это важно.
картинка из т2 приемника AV как-то перекошена на бок, открыв меню Т2 оно достает верхним правым, нижним левым бордером до черного бортика кинескопа, другие углы приподняты на 3 милиметра.
стенки бордеров на картинке тоже немного искривлены, представим кубик верхняя и нижняя граница длинее а по середине оптимально, при этом нижняя граница еще правым углом уходит к краю кинескопа сильнее.
по лучше выглядит изгиб изображения екрана вверху и внизу по центру вертикально. Они почти ровные 4, и 3. Милиметра.
=при отключении из розетки, отключается краткой яркой вспышкой кинескопа, с щелчком в динамике выставленного уровня громкости. Связан ли с этим deg coil елемент ?
-------------
времени на ремонт валом, первое время записывал замеры, позже понял что они здесь все убитые
запасов кондеров сильно ограниченно и замена производилась избирательно.
c909 120/400 в блоке питания неплохо себя чувствует,
после трансформатора
с942 100/160 хорош
с948 1000/25 заменен
standby
с945 1000/25 нет в наличии
с946 470/25 не проверял
ic971 ic972 стабилизаторы на 5 и 9 в после трансформатора
с976 220/25 нет в наличии
c977 220/16 заменен
с978 220/25 нет в наличии
с979 22010 заменен
c523 47/25 h out заменен
c357 470/10 (323uf 3.4loss esr3om), на плате кинескопа - линия 9 вольт
c554 4.7/250 (5350nf esr 4.2om) fbt 9 ножка
c552 1000/35 (773,1uf 1.4loss esr 0.37) 5 ножка fbt
вертикальная розвертка ic421
c427 100/35 vcc
c428 100/35 загляну позже
c 435 2200/25 заменен на 2200/35 v out
c103 47/25 линия 9 v заменен
c307 470/16 (441uf esr0.20om) 9v видео заменен
c112 47/25 не замерял, нет в наличии v/sif вход видео
с004 470/16 5v на тюнер
с315 100/16 5v на видео
с308 100/16 VDD 5v video
с323 заменен на плохой, по лучше Black level (уровень черного)
c664 100/16 (79uf esr3om) звук vcc1 заменен
c501 470/10 (395.2uf 3.2loss esr1.2om) заменен HVcc видео
saw фильтр построен на кварце а не на котушке как на схеме от scg-1423a без схемы даже не представляю как оно взаимодействует между собой .
====== итоги
включение тв стало на 2секунды дольше картинки на екране от черного переходит в цвета дольше будто бы все прогревается суммарно около 4-5 до рабочего режима
в целом этого уже достаточно для просмотра с дальнего угла дома из режима AV,
Темный оттенок стал раза в 2 ярче
нижний правый угол больше не тянет так сильно к рамке,
дрожание по сторонам уменшилось с 5мм до 2х,
TV все также колбасит , зато края дрожащего изображения стали четко розличимые,
изображение куда более стабильное , больше не давит на глаза.
Текст читаемый.
что добавилось
плавное подергивание всего и сразу изображения чуть вверх и вниз в диапазоне 1-1.7 сантиметров. даже больше наложенного osd чем изображения . они почти синхронно уплывают пока рывком не стабилизируются цыкл которого плавно длится 3-5 секунд рандомно, секунд 20-30 он стабилен . Пока что он постоит собранным.
что нащет мигания при выключении . оно тоже стало мяче, и моментом уменьшается в кубик стремящийся к центру кинескопа |
|
Некто Никто
Фанат форума
Сообщения: 5130
|
| willwonka писал: | На форумах часто в значении шасси стоит "CG", хотя на главной плате огромным текстом надпись CKF1542-CH1-1 (1/2)
этот момент не до конца мне понятен. CG это краткое сокращение из маленькой полу затертой наклейки SCG-1282A так? |

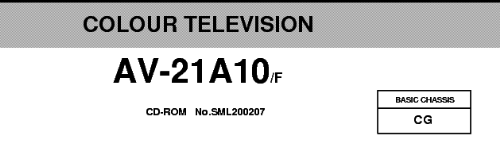

нет, не так. Истоки этого следует искать в сервис мануале, где производитель английским по белому так, не стесняясь, и заявляет
ДОБАВЛЕНО 09/09/2026 13:35
| willwonka писал: |
плавное подергивание всего и сразу изображения чуть вверх и вниз в диапазоне 1-1.7 сантиметров. даже больше наложенного osd чем изображения . они почти синхронно уплывают пока рывком не стабилизируются цыкл которого плавно длится 3-5 секунд рандомно, секунд 20-30 он стабилен . Пока что он постоит собранным.
|
если в кадровой все электролиты проверены, то рекомендую обратить внимание на резистор 10 кОм от 46 pin NN5198. На плате на него попадает компаунд от заливки конденсатора и от этого его сопротивление, нередко были случаи, увеличивается.
ДОБАВЛЕНО 09/09/2026 13:36
... краткость - сестра таланта!  |
|
toto
Фанат форума
Сообщения: 3779
|
| В сони плавное подергивание наблюдалось, когда конденсатор в кадровой подвох, |
|
|
