Сообщение #1 от 24/01/2012 18:08 цитата

Daewoo шасси CM-805 / Daewoo DMQ-2570, DMQ-2570TPR, DMQ-2570TXT, DMQ-2970TXT

Клоны: Supra STV2528MS, STV2530MS, STV2928MS, STV2930, STV2930MS

..................

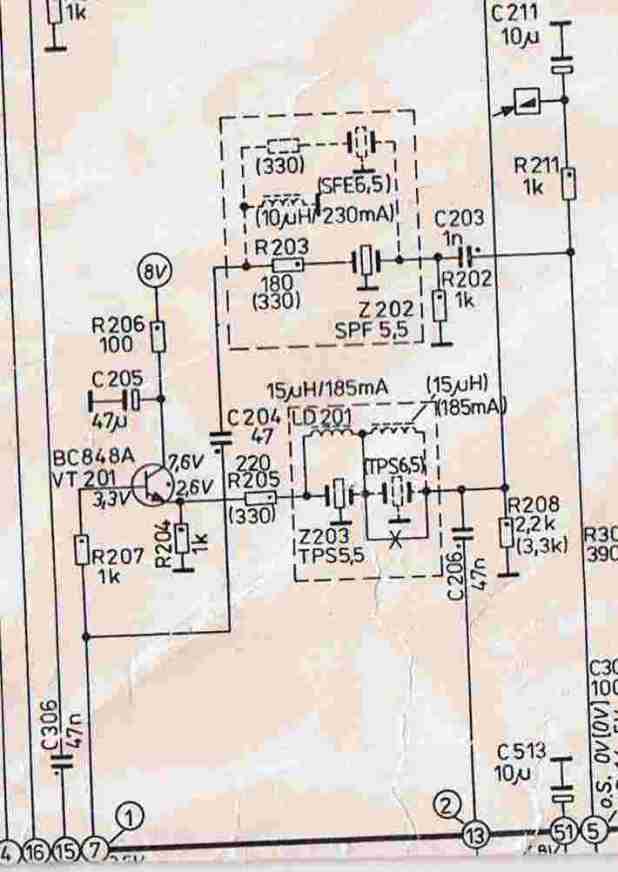

СХЕМА шасси CM-805 (1.02 MB)
ПРОШИВКА на шасси CM-805
ВХОД В СЕРВИСНОЕ МЕНЮ


СОСТАВ ШАССИ:

Micom - DW167MN01 / DW167MN02
Memory - CAT24C08P
SMPS - STR-S6708
TR Chopper - TSM-5314
Reset - KIA7042P
SAW -
Secam -
Delay -
Video - LA7685J
VIF -
Vertical - LA7838
Teletext -
PIP -
Sound - даташит на LA4282
Tuner -
TV/AV -
Tube - A59JMZ190X02 / A68AEG20X01
FBT - KF58334D / KF58335D
HOT - 2SD2251
RGB Amp. -
Пульт: - R-22
IC remote - PCA84C122AT/003
Other ICs - TA8720AN, µPC1406HA
ON/OFF -

ТЕМЫ С НЕИСПРАВНОСТЯМИ:

Переделка Daewoo DMQ-2570
Не запоминает станций при настройке
Поиски схемы
